1  用途

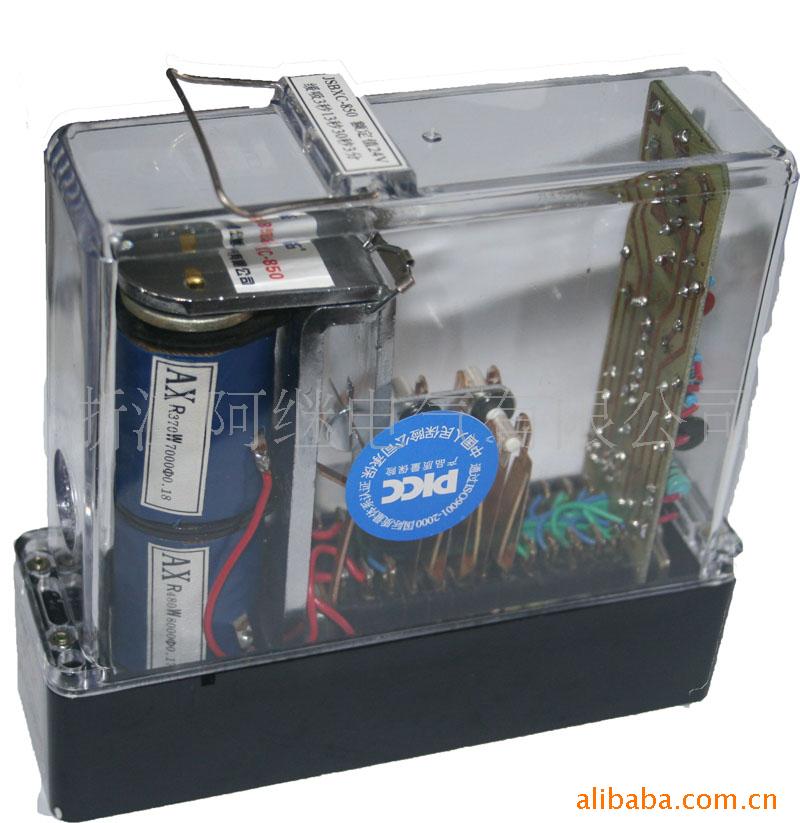

JWXC-H850型无极缓放继电器（以下简称继电器）为地铁专用继电器。

2  适用环境

继电器的适用环境为:

a) 环境温度：-40℃～+60℃；

b) 相对湿度：不大于90%（温度+25℃）；

c) 气    压：不低于70 kＰa(相当于海拔高度3000m以下)；

d) 振    动: 振频不大于15Hz，振幅不大于0.45mm；

e) 工作位置：水平；

f) 周围无引起爆炸危险的有害气体，并应有良好的防尘措施。

3  机械特性

接点组数：4QH；

鉴别销号码：11、52；

接点间隙：不小于1.3 mm；

托片间隙：不小于0.35 mm；

接点压力：动合接点不小于250 mN；动断接点不小于150 mN；

接点齐度误差：不大于0.20 mm。

4  电气特性

线圈电阻：850（1±10%）Ω

线圈单圈使用，使用1、4；

额定值：DC 24V；

充磁值：DC 67V；

工作值：不大于DC 16.8V；

释放值： 不小于DC 3.4V；

反向工作值：不大于DC 18.4V；

缓放时间：DC 24V时不小于0.3s；

接点电阻：不大于0.05Ω。

5  绝缘耐压

在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。

在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。

6  电寿命

继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。
