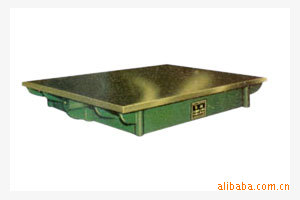

T型槽平板是工业量具的一种,主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平台。
材质高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品 的精度稳定,耐磨性能好。
精度按国家标准计量检定规程执行,分别为0、1、2、3四个等级(数值越小精度越高)。
鉴定1、T型槽平板工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、T型槽平板工作面上不应有砂孔气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂,且表面平整、涂漆牢固,各税边应修钝。3、T型槽在平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。4、T型槽平板应经稳定性处理和去磁。
5、T型槽平板工作面与侧面以及相邻两侧面的垂直公差为12级(按GB1184—80《形状位置公差》规定)。
6、T型槽平板工作面的硬度应为HB170—220或187—255之间。
7、T型槽主要检定项目 A、材质及表面硬度。B、形状位置公差,含名义尺寸,垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。
8、精度参数。3级平板未规定接触斑点要求。1级平板要求接触斑点数在任意25×25mm平面内不少于20点。2级平板要求接触斑点数在任意25×25mm平面内不少于12点。
刮研平台在研磨加工中有一种嵌有金刚砂磨料的平板上进行磨砂的形式,在这种形式中研具是必不可少的主要工具,该研具称为嵌砂磨平板.刮研平台具有组织均匀,结构致密,无砂眼气孔,疏松等缺陷.上砂容易,砂粒分布均匀丰富,砂粒嵌入牢固切削性能强.表面光洁,油亮,呈天蓝色,耐磨性好.
刮研平台用途:量具的制造、修理, 制件研磨,高精度机械零件制作,光学仪器的加工。
刮研平台规格:100*200. 200*200. 250*250. 300*300. 400*400
刮研平台特性:
1.操作简单,上砂快,嵌砂量足,使用后仍十分容易上同类型砂,经过打磨后,光洁度显著提高.
2.容易得到量块所需的较高光洁度和研合性,工件镜面青亮.
3.平板耐用,切削足而持久,轻度导砂后仍有良好的切削性,推研时感觉流畅.
基础平台是指在工业生产中需要对一些笨重的大型工件进行加工精度的检测时,所需要的放置的平面,基础平板(基础平台)不仅可以对大型设备检验,还可以精确的测量出被检验工件的平面度,是工业测量中的基准平面,基础平台(基础平板)专门应用于大型设备的测量.
基础平台产品制成筋板式和箱体式,工作面大多长方形,材料HT200,基础平台(基础平板)工作面采用刮研工艺,工作面上可加工V型、T型、U型槽和圆孔、长孔等.基础平板(基础平台)是用于工件检测或划线的平面基准器具.基础平板(基础平台)安装应调至水平、负荷均分布于各支点上,环境温度(20±5oC)使用时应该避免振动.
基础平台上检验工件的表面质量一般采用涂色法,涂色法检验评定标准为:0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点.
基础平台的材质是HT200-250,其形状为长方形可以拼装使用,基础平台(基础平板)可实现3000mm-6000mm的平板拼接,便于对大型设备的检验.
基础平台精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。
