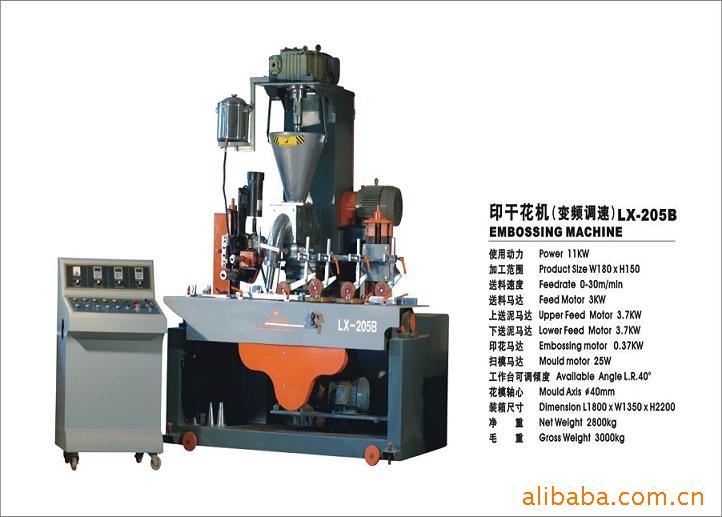

一、印干花机的用途

印干花机是对木线条进行涂装压花处理的专用相框机械。

二、印干花机的技术规格

1、     使用动力：11KW

2、     印花范围：W 180-H 150

3、     送料速度：0-30 m/min

4、     送料马达：3KW

5、     上送泥马达：3.7KW

6、     下送泥马达：3.7KW

7、     印花马达：0.37KW

8、     扫模马达：25W

9、     工作台可调倾度：L.R.40°

10、花模轴心：∮40mm

11、外形尺寸：L 1800-W 1350-H 2200

12、毛重：3000 kg

三、印干花机的结构和传动原理

印干花机由机身、传动装置、印花/扫模执行机构、升降搅拌送料机构、压紧装置和电气部分等组成。

传动装置由变频控控制电机通过链条带动轴，通过斜齿轮传动传动轮，实现从右至左匀速送料。

印花/扫模执行机构由印花/扫模马达通过印花/扫模轴进行印花/扫模，同时可以通过手动改变印花/扫模角度，实现木线条表面印花处理。

升降搅拌送料机构由升降电机通过升降丝杆控制燕尾槽升降；由上搅拌马达传动上搅拌轴搅拌印花料均匀后，再通过下搅拌马达传动下搅拌轴实现均匀送料。

四、印干花机的润滑

    印干花机变速器用Ub-1或Ub-3牵引液润滑。链条、齿轮、导轨、丝杆和轴承用润滑脂润滑。

    本机在开机前应充分加油。开机80小时后需更换变速器内的润滑油，以后每两个月换一次润滑油，以保证各部位润滑良好。
