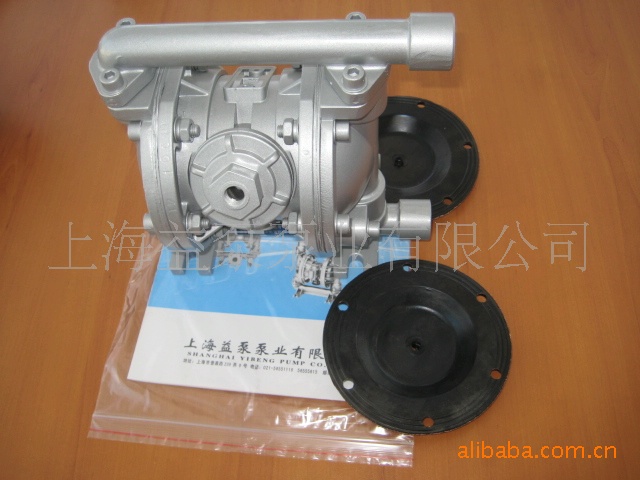

一、产品概述

本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

二、性能参数

注:★－有　　∕－无

三、主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。 ．

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体最高可耐150℃。

16、作为各种固液分离设备的前级送压装置。

四、技术参数

流量：0-30m3/h；

扬程：0-50m；

口径：10-100mm；

温度：-15-+120℃；

压力：0.1-0.7MPa；

自吸高度：5-7m。

五、结构图

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

六、型号意义

七、使用注意事项

1.本泵振动极其轻微，一般情况可不装底脚螺栓。

2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。

3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。

更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

八、气动隔膜泵应用实例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。

2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。

3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。

4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。

5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。

6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。

7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。

8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

一、性能简介 QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。 1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。 2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。3、扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/cm2之间)。 4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。 所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。5、不必用电，在易燃、易爆场所使用安全可靠。 6、可以浸没在介质中工作。 7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自 动启动运行。 8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阅，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。9、可输送较粘的液体。(粘度在1万厘泊以下） 10、本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。 二、性能参数 型号 流量 (m3/h) 扬程 (m) 出口压力 (kgf/cm2) 吸程 (m) 最大允 许能 过颗粒 直径 (mm) 最大供气 压力 (kbf/cm2) 最大供气 消耗量 (m3/min) 材料 铝合金 不锈钢 铸造铁 增强聚丙烯 QBY-10 0～0.8 0～50 6 5 1 7 0.3 ★ ★ ★ ★ QBY-15 0～1 0～50 6 5 1 7 0.3 ★ ★ ★ ★ QBY-25 0～2.4 0～50 6 7 2.5 7 0.6 ★ ★ ★ ★ QBY-40 0～8 0～50 6 7 4.5 7 0.6 ★ ★ ★ ★ QBY-50 0～12 0～50 6 7 8 7 0.9 ★ ★ ★ / QBY-65 0～16 0～50 6 7 8 7 0.9 ★ ★ ★ / QBY-80 0～24 0～50 6 7 10 7 1.5 ★ ★ ★ / QBY-100 0～30 0～50 6 7 10 7 1.5 ★ ★ ★ / 注:★－有　　∕－无　三、几种隔膜材料特性 隔膜品种 介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶 发烟硝酸 × × △ △   浓硝酸 × × △ △   浓硫酸 × × ○ △   浓盐酸 × △ △ △   浓磷酸 × △ △ △   浓醋酸 × × × △   浓氢氧化钠 ○ ○ △ △   无水氨 △ △ △ △   稀硝酸 × × ○ △   稀硫酸 △ △ △ △   稀盐酸 × ○ △     QBY系列气动隔膜泵（安装方式） 将液体从A容器抽送到B容器可用此法。 将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。 高粘稠液体可采用此种方法将液位提高，使液料容易抽出。 QBY系列气动隔膜泵（特性曲线图） QBY系列气动隔膜泵（结构图） 结构图 1.进气口 2.配气阀体 3.配气阀 4.圆球 5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口 QBY系列气动隔膜泵（安装尺寸） QBY系列气动隔膜泵（安装尺寸） 型号 A B C D E H1 H2 H3 G 丝扣 备注 QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料 QBY-15 120 58 210 140 10 40 255 12 270 1/2” QBY-10 120 0 210 140 12 30 220 10 240 3/8” 铸铁、不锈钢、铝合金 QBY-15 120 0 210 140 12 30 220 10 240 1/2” 型号 A B C D E H1 H 丝扣 备注 QBY-10 160 0 200 160 10 40 260 3/8”   铸铁、不锈钢、铝合金   QBY-15 160 0 200 160 10 40 260 1/2” QBY-20 180 155 300 200 10 40 400 3/4” QBY-25 210 160 320 230 12 50 470 1” QBY-40 210 160 320 230 12 50 470 11/2” 型号 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 进气口 外径 备注 QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟 程塑 塑料料， QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10 QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 铸 铁 、 不 锈 钢 、 铝 合 金 QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10 QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12 QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12 QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14 QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14
