 一、心舟UV-IR-5-4热风循环烤箱特点

1、无尘等级class100.
2、温度均匀度性好.
3、安全性能高，使用寿命长.

二、心舟UV-IR-5-4热风循环烤箱应用

LCD,摄像头等对洁净等级有要求之产品的干燥，老化用

三、心舟UV-IR-5-4热风循环烤箱电源

AC380V 3φ50HZ 15KVA

四、心舟UV-IR-5-4热风循环烤箱尺寸

 W600mm×L3000mm×H50mm

 W1260mm×L4500mm×H1080mm（参考尺寸）

五、心舟UV-IR-5-4热风循环烤箱机台尺寸

 1.入料段长500mm，加热段长3000mm（分3个加热段，每段长各1000mm）

 2.出料段长500mm，冷却段长500mm,(装置12寸冷却轴流风扇2个，并加装中效过滤器)

 3.输送面宽500mm，进出料口高50mm，输送产品运行距离地面高度900±50mm。恒温段温度均匀性左中右三点偏差+-3℃。（左右2点距离输送带边缘10mm）

六、心舟UV-IR-5-4热风循环烤箱温控系统

 1.温度范围：常温+25~220℃，常温-135℃约需时间20分钟

 2.控制器：采用OMRON E5AZ温度控制器，PID自动演算，LCD显示，台湾“阳明”SSR输出。

3、温控器温控精度±0.5%℃FS，温控均匀度±3℃，空炉测试。

七、心舟UV-IR-5-4热风循环烤箱机台结构

 1.内外炉体材质：内箱采用1.0mmSUS304#镜面不锈钢板，外箱采用SUS430#镜面不锈钢板制作。

 2.机架采用40*40*1.5钢铁方通焊接成型，架台四周不锈钢板封闭，可拆卸。

 3.采用120K高级保温棉，保温厚度100mm，加空气层隔热保温，机壳外表温度＜40℃，（距离盖板四周的50mm范围除外）

 4.耐高温硅胶密封条，密封处理。

 5.加热段冷却段采用掀开式撑杆设计，配手动支撑杆。每个掀开盖板之间的距离为15mm,段与段连接处为15mm，两块IR板之间为15mm，方便检修及其清洁保养。

 6.进风、进气口角度可以调整，预热箱预热气体120℃以上，3个加热段，每段都设计有1个外接排气口，同时底部有小排气孔连接集中排风管道，更方便有效排出溶剂。

八、心舟UV-IR-5-4热风循环烤箱风路系统

1、每段加热段内背部都有排风口连接到排风管道。

2、各排风管道连接到背侧下传动架，再接到集风罩，风量大小可以调整，从掀开盖顶部排风出去，底部还有小孔可排出微量的气体容剂，如此可更有效的排出气体溶剂。

3、烤炉背侧传动架处进预热的洁净风进去（进风量的大小可调节）背侧传动架进来预热风，平衡风从菲林的表面过来，再从前侧传动架的掀开盖顶部回风出去。

4、IR板顶部背后排溶剂。进气体端加装进气预热箱，以防影响炉内温度均匀性和整个循环效果，如此能更好更有效的排出溶剂气体，排气管路部分加装透明的接油装置，方便排出的气体冷却时凝固。

九、心舟UV-IR-5-4热风循环烤箱加热系统

1、采用IR板加热器进行加热，加热温度均匀，IR板经喷砂后高温烘烤，粘合力强，牢固，表面1年内不脱落。

2、IR板的材料是意大利进口6061铝材。

3、IR板单块尺寸为410*430mm，IR板单板功率为2KW，IR板的数量为6块，两块IR板之间的安装距离为12mm。

4、IR加热板到输送面的距离为20mm(40mm—20mm的高低度可调)

十、心舟UV-IR-5-4热风循环烤箱输送系统

 1.采用不锈钢滚轮＋镀鉻驱动辊轴＋同步带轮＋铝合金同步轮传动方式。

 2.使用台湾“东力”强力60W马达驱动，配合1：30涡轮减速机，台湾“易能”变频调速器调速。

 3.走速可调节范围0．-4/min，

 2.速度采集为光电栅式脉冲信号，LED数显表显示。

十一、心舟UV-IR-5-4热风循环烤箱安全保护系统

 1.超温防止报警装置

 2.输送系统故障应急停机装置

 3.马达过载保护，电热过电流保护，漏电保护，控制回路及其过载保护等等

 4.信号指示灯（红色故障，黄色待机指示，绿色运行指示）

十二、心舟UV-IR-5-4热风循环烤箱配备

 1.输送方向面对控制面板，由左向右

 2.控制箱位于机台入料段侧面

 3.排气口直径100mm附枚叶式调整座，并配备初级过滤网，排气量最大为60m³／h。

 4.压缩气安装100级高效空气过滤器

5．此IR隧道炉有接地功能。

十三、心舟UV-IR-5-4热风循环烤箱售后服务

 自交机之日起，一年内提供免费售后之服务，终身维护，故障24小时内到达现场解决，特殊情况（如没有配件）除外.

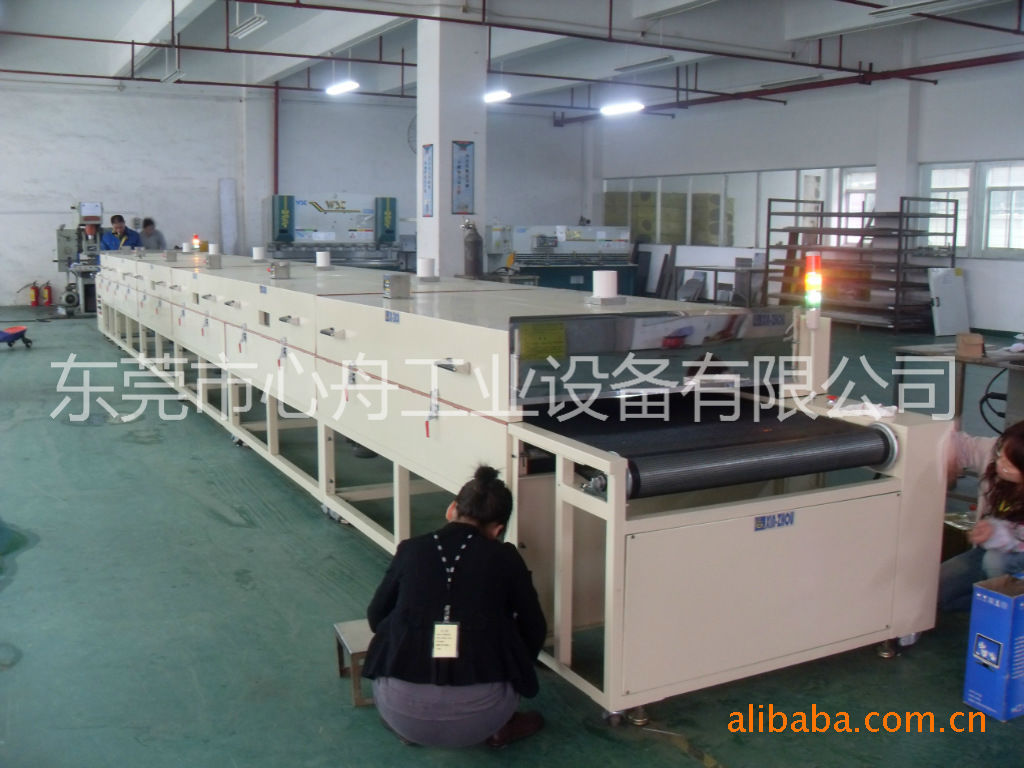

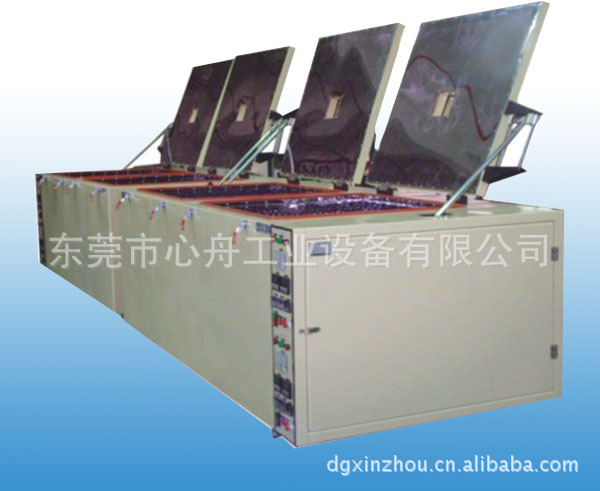

十四、心舟UV-IR-5-4无尘烤箱|热风循环烤箱产品图

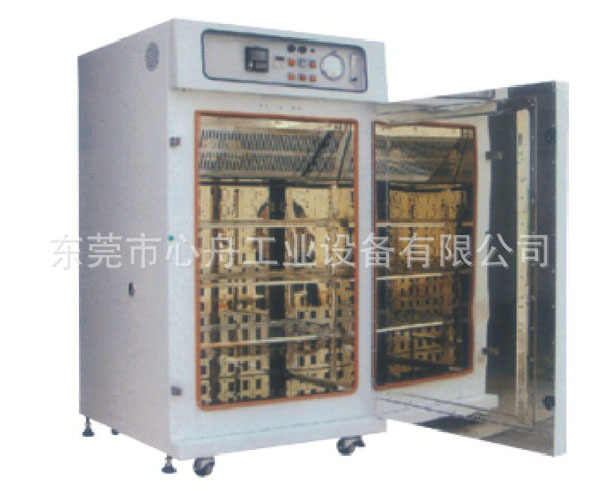

心舟MOL-2DXZ热风循环烘箱|热风循环烤箱产品图

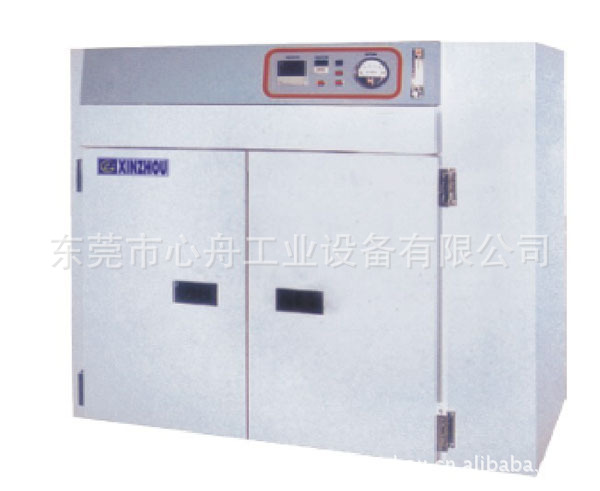

心舟MOL-3XZ热风循环烘箱|热风循环烤箱产品图

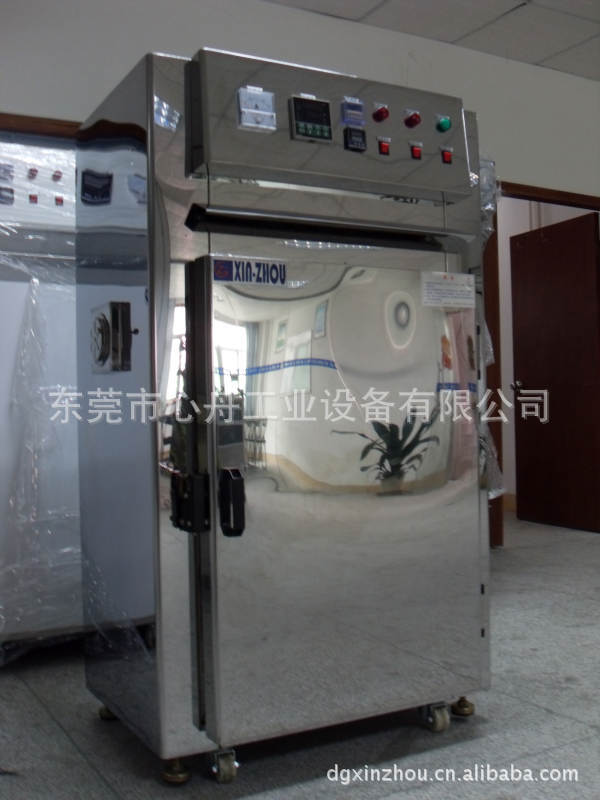

心舟MOL-6XZ热风循环烘箱|热风循环烤箱产品图

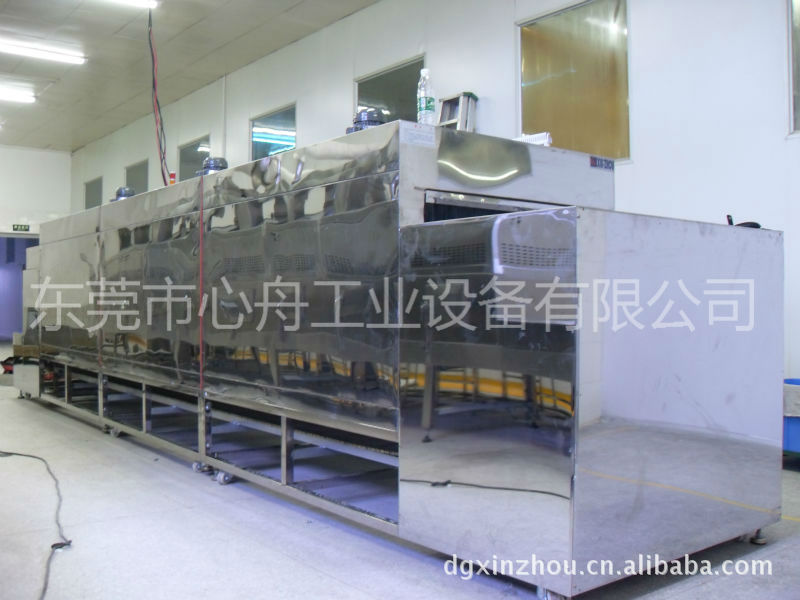

心舟SCO-8-3隧道烤箱烘箱

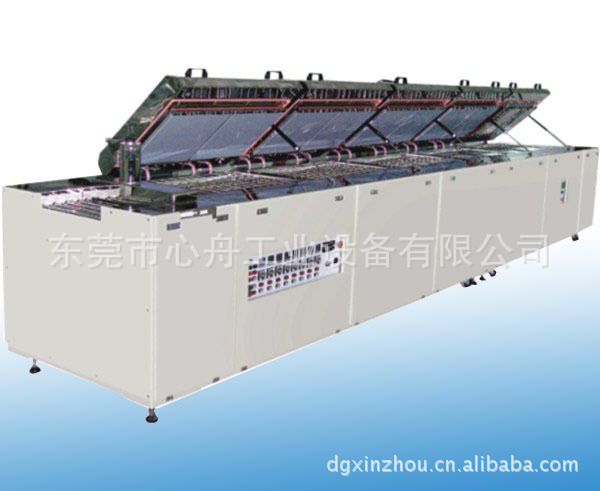

SCO-10-6红外线隧道炉
