型号

S-100-3

S-100-5

S-100-7.5

S-100-12

S-100-15

S-100-18

S-100-24

S-100-27

S-100-48

输出

直流输出电压

3V

5V

7.5V

12V

15V

18V

24V

27V

48V

输出电压容差(注3)

±2%

±2%

±1%

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流(注4)

20A

20A

13.3A

8.5A

6.7A

5.6A

4.5A

3.7A

2A

输出电流范围

0-20A

0-20A

0-13.3A

0-8.5A

0-6.7A

0-5.6A

0-4.5A

0-3.7A

0-2A

输出功率

60W

100W

100W

102W

100.5W

100.8W

108W

99.9W

96W

纹波及噪音(注2)

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

150mVp-p

直流电压可调范围

-5%，+10%

-5%，+10%

±10%

±10%

±10%

±10%

±10%

-4%，+18%

±10%

启动、上升、保持时间

200ms,80ms,20ms满载

输入

输入电压范围

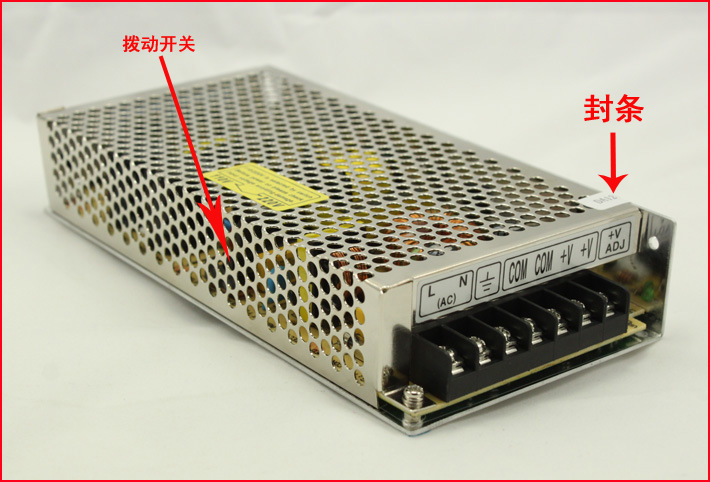

85～132 VAC/180～264VAC 47～63 Hz；由开关选择255～370VDC

交流输入电流

2.4A/115 V 1.2A/ 230 V

效率

70%

78%

80%

81%

81%

82%

84%

84%

84%

冲击电流

冷启动电流30A/115V 60A/230V

漏电流

＜1 mA/240VAC

保护
特性

过载保护

115%～165%

保护方式：切断输出，重新启动

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms/500VDC

符合
标准

安全标准

符合UL1012

EMC标准

Design refer to FCC Part15 J Conduction Class B

其它

重量

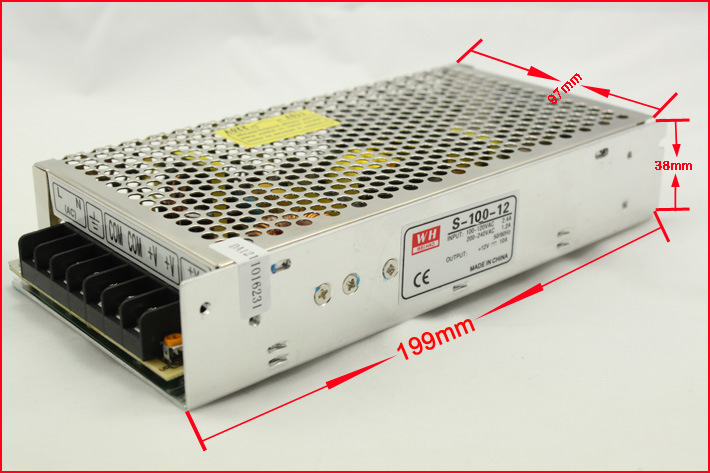

0.6Kg199*97*38mm (L*W*H)

包装

30pcs/19Kg/1.22CUFT

备注

1. 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3. 容差是电压设定误差、电压调整率和电流调整率之总和。
4. 具体输出电流见输出降额曲线。
