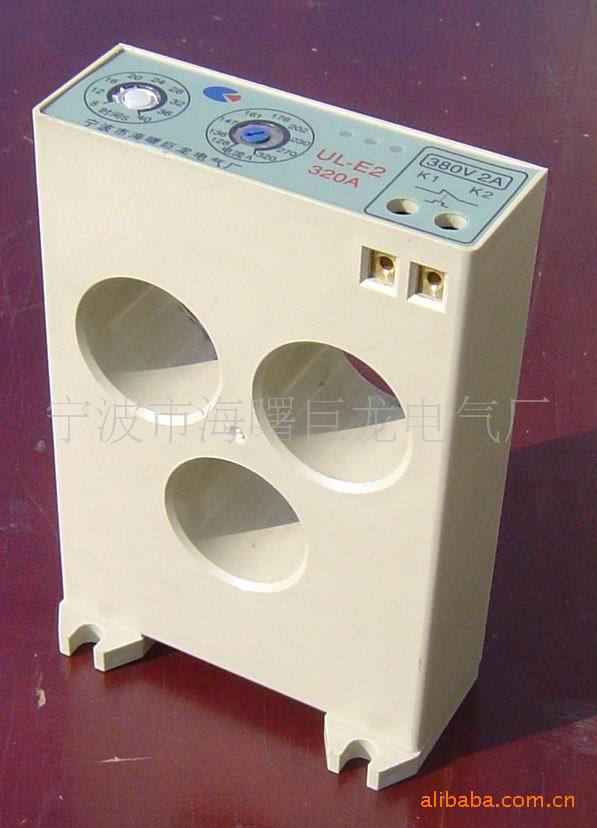

断相保护继电器
UL-E2系列
简介：断相保护继电器是本厂继UL-M2系列断相保护继电器后开发的新一代断相保护继电器，它同UL-M2系列断相保护继电器相比，具有结构更合理，功能更完善，使用更方便的特点，让您在轻轻松松中把电动机保护得稳稳当当。具有对称性故障（如过载、堵转、过压、欠压等）及非对称性故障（如断相、电流不平衡）的保护功能，与交流接触器配合使用能对任何类型三相电动机起快速、可靠的保护。采用电流检测技术，无需外电源，输出接口采用智能过零关断型交流固态继电器的设计方案，整个系列均采用串芯式、全封闭结构。本断相保护继电器不但结构简单、动作可靠、使用方便、价格低廉，而且无功耗、无火花、免维护、寿命长、体积小，是目前国内唯一能真正替代热继电器的电子式断相保护继电器。特别适用于工作环境恶劣、电网质量差的场合。
规格及技术参数
●规格
规格技术参数 | 2.5 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | 640 |
电流调节范围（ A） | 1/2.5 | 2/5 | 4/10 | 8/20 | 16/40 | 32/80 | 64/160 | 128/320 | 256/640 |
适用电机功率（ KW） | 0.5/1.2 | 1/2.5 | 2/5 | 4/10 | 8/20 | 16/40 | 32/80 | 64/160 | 128/320 |
起动延时时间（ S） | 5.10.20三档 | 8—40任意调节 |
输出接口控制电流 | 1A（AC） | 2A（AC） |
外型尺寸（ mm） | 90X56X31 | ８８X１２８X３１ |
安装尺寸（ mm） | 38Χ64 ４－Φ５ | ３８ X６５ ４－Φ８ |
穿线孔孔径（ mm） | Φ14 | Φ31 |
性能指标
1、保护功能：断相保护、过电流保护、过载保护、堵转保护、三相电流不平衡保护
2、过电流动作特性：反时限动作，定时限动作
3、整定电流误差：≤土5％
4、适用电动机电压等级：220V、380V、660V、1140V
5、适用频率：45～65HZ
6、断相动作时间：1秒
7、不平衡保护：任意二相电流相差超过50％土10时，动作时间1秒
8、输出接口复位方式：控制回路断电复位
9、输出接口复位时间：≤60秒
10、环境温度：-40℃～＋60℃

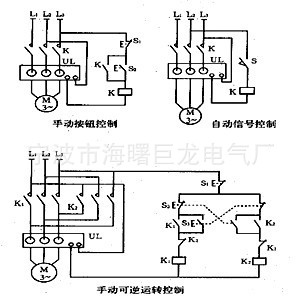

以下是接线图：
质保问题：质量要求、技术标准、本厂对质量负责的条件和期限。严格按照Q/NJL001-95《UL系列电动机保护器》标准组织生产。本保护器在外壳完整的情况下，若非人为损坏，一年内包修换，7天内包退，若无质量问题不进行退货。
