无锡市洪旭机器制造厂是专业生产各类清洗机，涂油机；
各类抛丸机，光饰机，喷砂机；各类表前，表后处理线。
以及系列非标产品的企业。设备已广泛用于军工，航空航天，
机械制造，汽车，摩托车，工程机械，内燃机，农机，铁路机车，
冷冻机械，油田，仪器仪表等各种行业,产品畅销全国各地。
我公司是机械工业部，机械工业高科技企业。多年来，
企业始终以科技发展为生产力，以研制各类表面处理设备为基础，
时刻关注世界最新科技动态，积极吸收国内外前沿技术，适应市场，
完善发展，积极推出自动，智能型，环保型，节能型，人性化的设备。
产品倍受客户推崇及信赖。

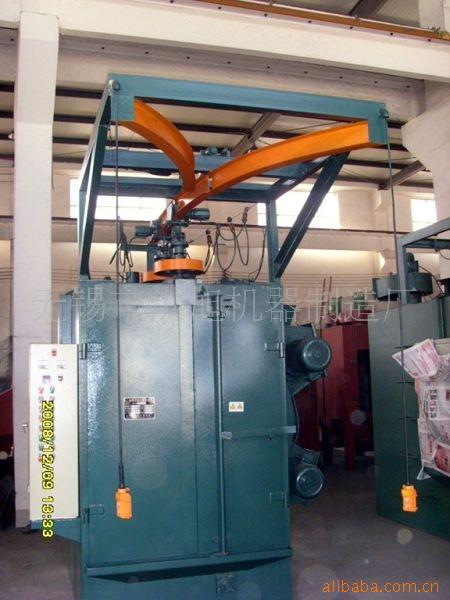

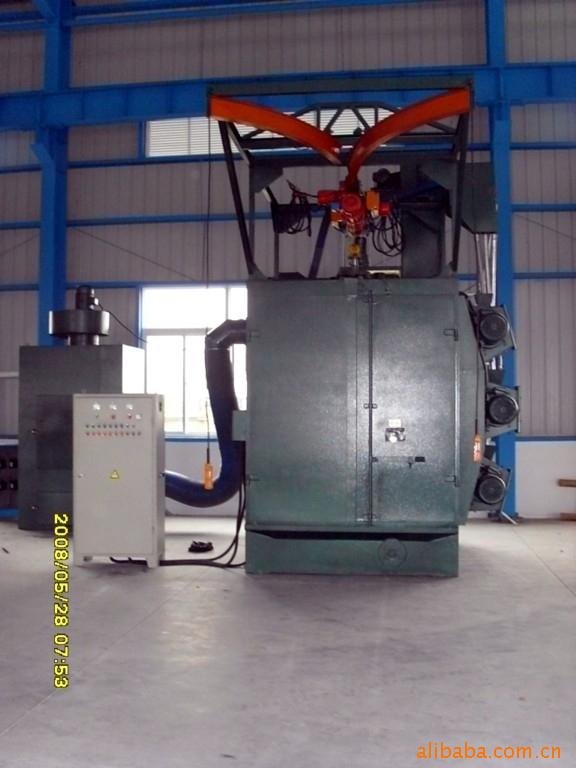

吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm,
高度从1300到2200 mm.标准机型带有2-7个抛头，最大承载量达10000公斤，
这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，
并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，
经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，
清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、
焊件、热处理件的表面处理，包括易碎和形状不规则的工件。
用途
本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理
或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，
以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其
适合于不宜碰撞的细长、薄壁件的清理。
设备组成及结构特点:
吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、
分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、
吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。
用途：
本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理
或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，
以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其
适合于不宜碰撞的细长、薄壁件的清理。
1．清理工作室尺寸长×宽×高 2000×2100×1800mm
2．工件最大尺寸直径×高 ф1800×1600mm
3．工作周期
~15min（一般为5—8min）
4．抛丸器
叶轮直径： ф420mm
转 速： 2800r/min
电机功率： 3×11KW
抛丸初速： 74m/s
数 量： 3只
5．提升机
提升量 30T/h
6．螺旋输送器
输送量 18T/h
7．工件自转
自转速度 1.67r/min
8.弹丸
首次将入量: 500—600Kg
9.除尘器风量: 12000m³/h
10.电机总功率: 41.55KW
11.机器外形尺寸:长×宽×高 4900×2700×4600mm
12.机器重量: 5860Kg
QZG系列吊钩式抛丸清理机主要技术参数表
型号 | QZG-S200 | QZG-S500 | QZG-S1000/2000 | QZG-S3000 |
吊钩最大载重(kg) | 200 | 500 | 1000/2000 | 3000 |
清理工件最大尺寸(φxh) | φ800×1000 | φ900×1000 | φ900×1200 | φ1000×1200 |
抛丸器型号
功率(KW) | Q033 I
7.5×2=15 | Q034
11×2=22 | Q3024 I
15×2=30 | Q3025
22×2=44 |
抛丸量(kg/min) | 200 | 260 | 300 | 320 |
总通风量(m3/h) | 3250 | 5000 | 6600 | 9850 |
总功率(KW) | 21 | 32.15 | 39.8 | 60 |
机器总重(kg) | 4800 | 5380 | 7030/7660 | 9000 |
机器外型尺寸(mm) | 4390×2269×4200 | 4900×2700×4600 | 4400×3930×5418 | 5200×4500×6800 |
售后服务承诺：
供方对所提供的设备实行三包，保修期满后提供长期优惠服务，并免费提供技术服务及培训维护操作人员。
注：品种齐全，可根据客户需要，为您打造有保障的机械设备！
欢迎提出您的需求，无锡洪旭机器定能帮你打造最优质的产品，最满意的服务，最合理的价格！
