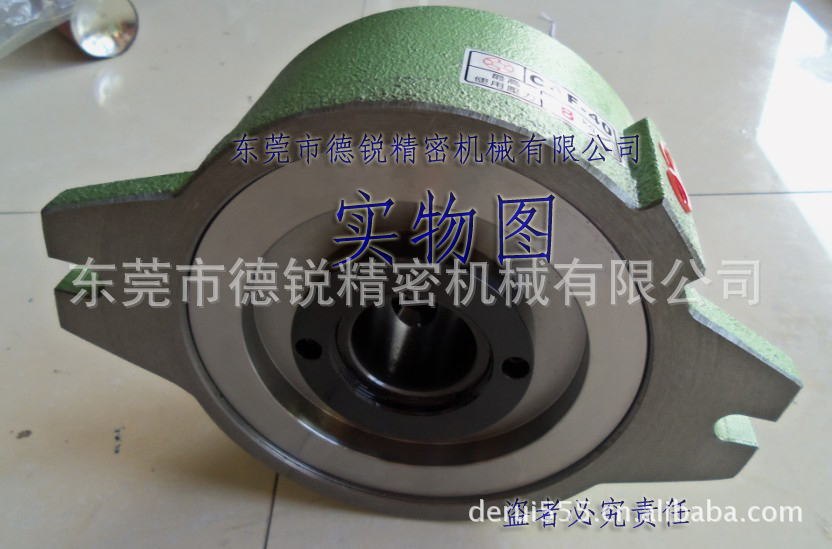

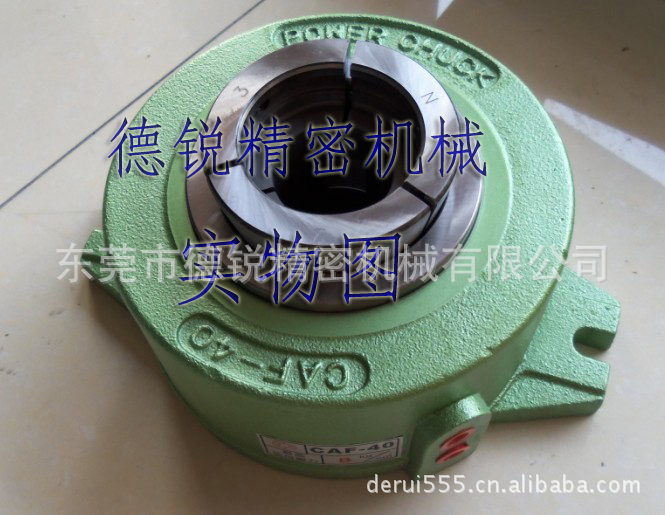

JA5-25气动卡盘，车床卡盘，气动夹头，自动卡盘产品简介
自1981年上市已来，朝铨快速精密气动卡盘，油压卡盘系列产品即是高性能、高质量、安装方便、使用容易的代名词。 朝铨快速精密气动卡盘，油压卡盘系列内藏油气压回转缸，使用者可以在极短的时间内完成工件夹持系统的设置，快速地展开各式加工作业。此外，朝铨快速精密回转夹头的快速更换筒夹/副爪设计，能帮助客户更弹性的面对各式少量多样的加工作业。因此无论是自动化加工、半自动化加工、传统车床改装自动化、专用机组装等各式应用，朝铨快速精密回转夹头皆是客户的指名首选。 朝铨快速精密气动卡盘，液压卡盘系列销售至今出厂已超过15000组以上，是业界公认的领导品牌。朝铨坚持质量至上，严选进口轴承组与零件组，全线产品自金属材料、加工、组装、产品测试至产品包装等作业，一律由台湾本厂与长期合作的协力伙伴一贯完成，提供客户最高等级的质量承诺。 JA5-25 JA7-40 JA7-70 JH5-25 JH7-40 JH7-70 JH9-90 JH9-120 C-70型副爪 www.dr-precision.com 关于前置式气动卡盘/液压卡盘/回转筒夹夹头使用注意事项 一、注意使用压力的时限表（附产品说明书） 二、注意黄油的使用（SKF牌LGEP2、SKF牌LGEM2等） 三、尽量避免使用切削液 关于气动卡盘，车床卡盘，液压卡盘中副爪的订做 不同工件，换取不同的副爪或者筒夹 关于气动夹头，液压卡盘（JA5-25）尺寸图纸 标准通孔型夹爪 两层型夹爪 (短工件适用) 强力十字沟夹爪(或圆沟) 六角或异型件夹爪 特殊加高型夹爪 6.0mm气动卡盘/油压卡盘产品简介
应用于传统车床改装自动化产品尺寸及性能规格-气动卡盘
产品尺寸及性能规格-液压卡盘*新功能:JH7-70/JH9-90/JH9-120能以气压增压缸驱动(选购)型号 A 135mm (5.31") 192mm (7.56") 192mm (7.56") B 100mm (3.94") 155mm (6.10") 155mm (6.10") C 27mm (1.06") 47mm (1.85") 68mm (2.68") D 4mm (0.16") 5mm (0.20") 5mm (0.20") E 105mm (4.13") 128mm (5.04") 142mm (5.60") F 45mm (1.77") 65mm (2.56") 105mm (4.13") G 68mm (2.68") 94mm (3.70") 168mm (6.61") H 170mm (6.69") 212mm (8.35") 266mm (10.47") I 115mm (4.53") 172mm (6.77") 172mm (6.77") J M8 x P1.25 x 3 M10 x P1.5 x 3 M10 x P1.5 x 3 工作筒夹/副爪 C-25型副爪 C-40型副爪 C-70型副爪 气压/油压驱动 气压 气压 气压 工作压力 2-9kg/cm2(28-130psi) 2-9kg/cm2(28-130psi) 2-9kg/cm2(28-130psi) 最高转速RPM 1800 1600 1400 最大夹径
通孔/不通孔25mm / 32mm
(0.98" / 1.26")45mm / 50mm
(1.77" / 1.97")68mm / 90mm
(2.68"/ 3.54")缸体活塞面积 115cm2(17.8in2) 182cm2(28.2in2) 328cm2(50.8in2) 夹持力 2680kgf@7kg/cm2
(5896lbf@100psi)4250kgf@7kg/cm2
(9350lbf@100psi)7700kgf@7kg/cm2
(6940lbf@100psi)产品净重 7.5kg (16.5lbs) 15.0kg (33.0lbs) 22.5kg (49.5lbs)
关于前置式气动卡盘/液压卡盘/回转筒夹夹头安装演示视频型号 A 135mm (5.31") 192mm (7.56") 192mm (7.56") 230mm (9.06") 230mm (9.06") B 100mm (3.94") 155mm (6.10") 155mm (6.10") 190mm (7.48") 190mm (7.48") C 26mm (1.02") 45mm (1.77") 68mm (2.68") 88mm (3.52") 120mm (4.72") D 4mm (0.16") 5mm (0.20") 5mm (0.20") 6mm (0.24") 6mm (0.24") E 105mm (4.13") 128mm (5.04") 142mm (5.60") 150mm (5.91") 160mm (6.30") F 45mm (1.77") 65mm (2.56") 105mm (4.13") 105mm (4.13") 140mm (5.51") G 68mm (2.68") 94mm (3.70") 136mm (5.35") 136mm (5.35") 168mm (6.61") H 138mm (5.43") 192mm (7.56") 211mm (8.31") 232mm (9.13") 275mm (10.83") I 115mm (4.53") 172mm (6.77") 172mm (6.77") 210mm (8.27") 210mm (8.27") J M8 x P1.25 x 3 M10 x P1.5 x 3 M10 x P1.5 x 3 M12 x P1.75 x 3 M12 x P1.75 x 3 工作筒夹/副爪 C-25型副爪 C-40型副爪 C-70型副爪 C-120型副爪 气压/油压驱动 油压 油压 油压/气压增压缸 油压/气压增压缸 油压/气压增压缸 工作压力 10-25kg/cm2
(143-357psi)10-20kg/cm2
(143-286psi)10-20kg/cm2
(143-286psi)10-15kg/cm2
(143-214psi)10-15kg/cm2
(143-214psi)最高转速RPM 1800 1600 1400 1100 900 最大夹径
通孔/不通孔25mm / 32mm
(0.98" / 1.26")45mm / 50mm
(1.77" / 1.97")68mm / 90mm
(2.68" / 3.54")88mm / 88mm
(3.52" / 3.52")118mm / 118mm
(4.65" / 4.65")缸体活塞面积 56cm2(8.68in2) 90cm2(13.9in2) 116cm2(18.0in2) 132cm2(20.5in2) 183cm2(28.4in2) 夹持力 3330kgf@16kg/cm2
(7326lbf@228psi)5350kgf@16kg/cm2
(11770lbf@228psi)6920kgf@16kg/cm2
(15524lbf@228psi)7870kgf@16kg/cm2
(17314lbf@228psi)8150kgf@12kg/cm2
(17930lbf@171psi)产品净重 6.0kg (13.2lbs) 13.0kg (28.6lbs) 18.0kg (39.6lbs) 24.0kgs (52.8lbs) 30.0kgs (66.0lbs) 朝铨固定式夹头/回转油气压夹头专用夹爪
型号 A B D C 安装螺丝孔 适用夹头型号 C-25 45mm
(1.77")47.5mm
(1.87")3.5mm
(0.14")7mm
(0.28")M5 x 3 JA5-25气压回转夹头
JH5-25油压回转夹头C-40 65mm
(2.56")67.5mm
(2.66")
(0.24")9mm
(0.35")M6 x 3 CPB-C40-Z170筒夹夹头
JA7-40气压回转夹头
JH7-40油压回转夹头
JAS-40气压立式夹头
JHS-40油压立式夹头
-40气压立式夹头C-70 105mm
(4.13")107.5mm
(4.23")6.0mm
(0.24")9mm
(0.35")M6 x 3 JA7-70气压回转夹头
JH7-70油压回转夹头
JH9-90油压回转夹头
JHS-70油压立式夹头
-70气压立式夹头C-120 140mm
(5.51")143.5mm
(5.65")6.0mm
(0.24")9mm
(0.35")M6 x 4 JH9-120油压回转夹头
