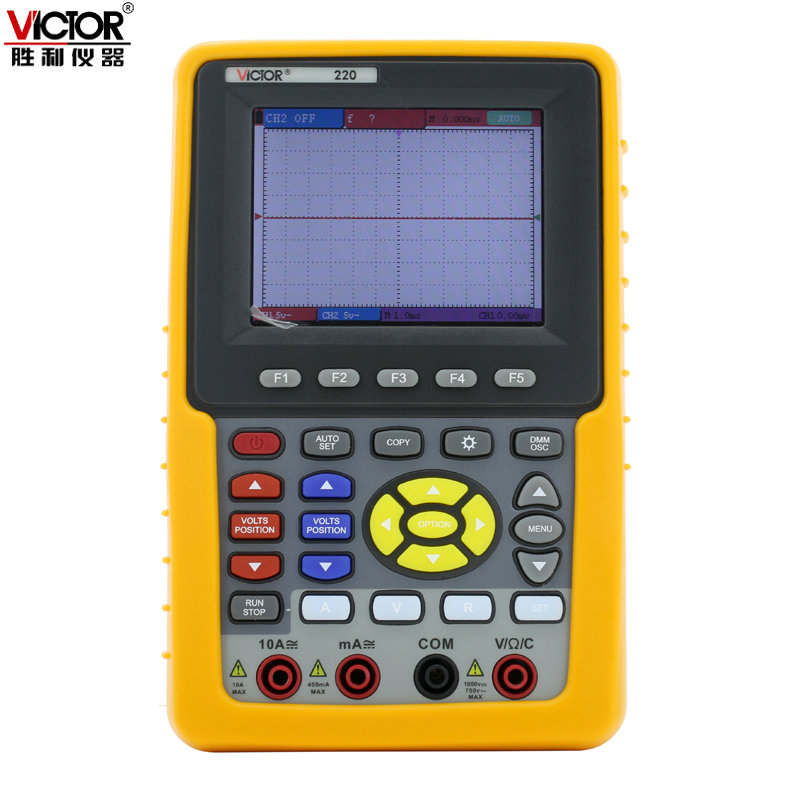

胜利 手持式示波表VC220 彩色示波器20MHZ带宽 双通
| 产品型号：VICTOR 220 | 操作方式：自动量程 | | 产品名称：手持式示波表VICTOR 220 | 显示位数： | | 产品分类：★手持式示波表 | 体积大小：手持式 |
| 特殊功能：电脑接口 |
|
|
| 详细介绍： |
|
|
1、采用工程硅胶按键增添手感舒适度，创新的快捷功能键进一步简化了操作步骤，提升人机界面友好度； 2、U盘存储功能，交替触发功能，提高测量精确度，提升视频触发功能，优化噪声容忍度调节； 3、带宽20MHz,实时采样率100-250MS/s； 4、集合示波器与万用表一体； 5、长达6小时电池操作时间； 6、3.8英寸彩色液晶高清显示效果。 功能参数 | 型号 | VICTOR 220 | 带宽 | 20MHz | 通道 | 2通道 | 采 样 | 采样方式 | 普通采样、峰值检测、平均值 | 实时采样率 | 100MS/s | 输 入 | 输入耦合 | 直流、交流 | 输入阻抗 | 1M±2%,与20pF±5pF并联 | 探入衰减系数 | 1X.10X.100X.1000X | 最大输入电压 | 400V(DC峰值、1MΩ输入组抗)（10：1探头衰减） | 通道间的隔离度 | 50Hz(100:1)、10MHz(25:1) | 通道间时间延迟（典型） | 150ps | 水 平 | 彩样率范围 | 1S/s~100MS/s | 波形内插 | (sinx)/x | 记录长度 | 每个通道6000个采样点 | 扫速范围（S/p） | 5ns/p~5s按1~2.5~5 进制方式步进 | 采样率和延迟时间精确度 | ±100ppm(任何≥1ms的时间间隔 | 时间间隔（△T）测量精确度 | 单次:±（1采样间隔时间+100ppm×度数+0.6ns） ＞16个平均值: ±（1采样间隔时间+100ppm×度数+0.4ns） | 垂 直 | 模拟数字转换器(A/D) | 比特分辨率。两个通道同时采样 | 灵敏度（伏/格）范围（V/p） | 5mV/p~5v/p（在输入BNC处） | 位移范围 | ±10p(5mV/p~5V/p) | 模拟带宽 | 200M | 单次带宽 | 满带宽 | 低频响应（交流耦合，－３db） | ≥5Hz(在BNC上) | 上升时间（BNC上典型的） | ≤17.5ns | 直流增益精确度 | ±5% | 直流测量精确度 （平均值采样方式） | 经对捕获的≥16个波形取平均值后波形上任何两点间的电压差（△V）:（±5%度数+0.05格） | 触 发 | 触发类型 | 边沿触发 | 上升沿、下降沿 | 视频触发 | 行、场、奇场、任意行触发 | 交替触发 | | 触发灵敏度(边沿触发) | 直流耦合 | 通道1和通道2：0.2~1p可调（DC~满带宽） | 交流耦合 | 50Hz及以上时和直流相同 | 触发电平范围 | 距屏幕中心±6格 | 触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号 | ±0.3格 | 触发位移 | 前触发655格，后触发4格 | 触发灵敏度(视频触发,典型的) | 2格峰间值 | 信号制式和行/场频率 (视频触发类型) | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | 测 量 | 光标测量 | 光标间电压差（△V）、光标时间差（△T） | 自动测量 | 峰峰值、平均值、均方根值、频率、周期 | 数学操作 | 加、减、乘、除、反相 | 存储波形 | 4组波形，可连接U盘进行存储 | 李沙育图形 | 带宽 | 20MHz | 相位差 | ±3degrees | 技术指标 | 功能参数 | 型号 | VICTOR 220 | 显 示 | 显示类型 | 3.8英寸彩色液晶显示 | 显示分辨率 | 320水平×240垂直像素 | 显示色彩 | 4096色 | 显示语言种类 | 中文简体、英文 | 电源/ 接口 特性 | 功耗 | ＜6W | 电源电压 | 100-240V AC 50/60Hz | 适配器输出电压 | 8.5V DC | 适配器输出电流 | 1500mA | PC接口 | USB、RS232接口 | 电池 | 锂离子电池 | 7.4X、3500、mAh | | 数 字 万 用 表 | 数字显示 | 33/4位 | 最大显示 | 4000 | 输入阻抗 | 10MΩ | 电压 | VDC:400mv、4v、40v、； 最大输入电压；直流400v VAC:4v、40v、400v：±（1%±3个字）;频率范围：40Hz到400Hz：最大输入电压；交流400V有效值 | 电流 | DCA:40mA、400mA：±（1.5%±1字） 10A:±(5%±3字） ACA：400mA：±（1.5%±3字）400mA：±（2%±1个字） 10A:±(5%±3字） | 电阻 | 400Ω：±（1%±3个字） 4KΩ、40KΩ、400KΩ、4MΩ：±（1%±1个字） 40MΩ:±(1.5%±3个字） | 电容 | 5.12nf-100uf:±（3%±3个字） | 二极管 | 电压度数：0V到1.5V | 通段测试 | 判断电阻＜50Ω（±30Ω）（蜂鸣） | 探 头 | | 1X位置 | 带宽 | 直流至6MHz | 衰减比率 | 1：1 | 补偿范围 | 10pf~35pf | 输入电阻 | 1MΩ±2% | 输入电容 | 85pf~115pf | 输入电压 | 150VDC | 一般特性 | 环 境 | 温度 | 只用电池：0-50℃（32至122℉） 电源适配器：0至40℃（32至104℉） 存放：-20至+60℃（-4至+104℉） | 湿度 | 0至10℃（32至50℉）无冷凝 10至30℃（50至86℉）95% 30至40℃（86至104℉）75% 48至50℃（104至122℉）45% | 机械 规格 | 尺寸 | 180mm×113mm×40mm | 重量 | 645克 |
|
