| 单位 | TY-1020 | TY-2020 | TY-3020 | TY-4020 | TY-5020 | |
| ( Unit ) | ||||||
| 工作台面尺寸 | mm | 2100×2000 | 3100×2000 | 4100×2000 | 5350×2000 | 6350×2000 |
| Dimensions of working table | ||||||
| surface | ||||||
| T型槽 | 22 | 22 | 22 | 22 | 22 | |
| T Profiled groove | ||||||
| 工作台承重 | T/m2 | 15 | 15 | 15 | 15 | 15 |
| Load-bearing of workbench | ||||||
| 行 程 ( Stroke ) | ||||||
| X轴 | mm | 1100 | 2100 | 3100 | 4100 | 5100 |
| X axis | ||||||
| Y轴 | mm | 2100 | 2100 | 2100 | 2100 | 2100 |
| Y axis | ||||||
| Z轴 | mm | 1000 | 1000 | 1000 | 1000 | 1000 |
| Z axis | ||||||
| 加工范围 ( Working range ) | ||||||
| 主轴端面至工作台面 | mm | 450-1450 | 450-1450 | 450-1450 | 450-1450 | 450-1450 |
| 距离 | ||||||
| Distance between end face | ||||||
| of main spindle and working | ||||||
| table surface | ||||||
| 主 轴 ( Main spindle ) | ||||||
| 主轴锥度 | BT | 50 | 50 | 50 | 50 | 50 |
| Taper of the main spindle | ||||||
| 主轴直径 | mm | φ200 | φ200 | φ200 | φ200 | φ200 |
| Diameter of the main spindle | ||||||
| 主轴功率 | kw | 22 | 22 | 22 | 22 | 22 |
| Power of the main spindle | ||||||
| 主轴转速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 |
| Rotational speed of the main | ||||||
| spindle | ||||||
| 主轴最大输出扭矩 | N.m | 640 | 720 | 720 | 720 | 720 |
| Main spindle output torque | ||||||
| 切削进给速度 ( Cutting feed rate ) | ||||||
| X轴 | m/min | 10 | 10 | 10 | 10 | 10 |
| X axis | ||||||
| Y轴 | m/min | 10 | 10 | 10 | 10 | 10 |
| Y axis | ||||||
| Z轴 | m/min | 10 | 10 | 10 | 10 | 10 |
| Z axis | ||||||
| 快移速度 ( Swift moving speed ) | ||||||
| X轴 | m/min | 24 | 24 | 15 | 15 | 15 |
| X axis | ||||||
| Y轴 | m/min | 24 | 24 | 15 | 15 | 15 |
| Y axis | ||||||
| Z轴 | m/min | 16 | 16 | 15 | 15 | 15 |
| Z axis | ||||||
| 线轨规格 ( Linear guide specifications ) | ||||||
| X轴 | m/min | 4-RGH45HA | 4-RGH45HA | 4-RGH45HA | 4-RGH45HA | 4-RGH45HA |
| X axis | ||||||
| Y轴 | m/min | 3-RGH45HA | 3-RGH45HA | 3-RG45HA | 3-RGH45HA | 3-RGH45HA |
| Y axis | ||||||
| Z轴 | m/min | 硬轨 | 硬轨 | 硬轨 | 硬轨 | 硬轨 |
| Z axis | Hard rail | Hard rail | Hard rail | Hard rail | Hard rail | |
| 定位精度 ( Accuracy of positioning ) | ||||||
| 定位精度(XYZ) | mm | ±0.006/1000 | ±0.006/1000 | ±0.006/1000 | ±0.006/1000 | ±0.006/1000 |
| Accuracy of positioning | ||||||
| 重复定位精度(XYZ) | mm | ±0.003/1000 | ±0.003/1000 | ±0.003/1000 | ±0.003/1000 | ±0.003/1000 |
| Repeatability positioning | ||||||
| accuracy | ||||||
| 龙门宽度 | mm | 2650 | 2650 | 2650 | 2650 | 2650 |
| Width of gantry | ||||||
| 外形尺寸 | mm | 3800*4700*4200 | 4800*4700*4200 | 6300*4700*4200 | 7300*4700*4200 | 8300*4700*4200 |
| Boundary dimension | ||||||
| 总电机容量 | KW | 50 | 50 | 50 | 50 | 50 |
| Total motor capacity | ||||||
| 显示器 | 彩色10.4” | 彩色10.4” | 彩色10.4” | 彩色10.4” | 彩色10.4” | |
| Display | 10.4”color | 10.4”color | 10.4”color | 10.4”color | 10.4”color | |
| X轴伺服电机 | KW | 2-4.5 | 2-4.5 | 2-4.5 | 2-4.5 | 2-4.5 |
| X-axis servo motor | ||||||
| Y轴伺服电机 | KW | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| Y-axis servo motor | ||||||
| Z轴伺服电机 | KW | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| Z-axis servo motor | ||||||
| 机床重量 | T | 18 | 23 | 34 | 45 | 55 |
| Machine weight | ||||||
| 主要配置 ( Main configuration ) | |
| 操作面板 | 水晶式操作面板 |
| Operation panel | Crystal operation panel |
| 树脂砂铸件 | HT250 |
| Resin sand casting | |
| 滚珠丝杆 | 台湾律廷 |
| Screw bearing | Taiwan LSK |
| 滚柱型直线导轨 | 台湾上银 |
| Linear motion guide | Taiwan HIWINSH |
| 滚珠丝杆轴承 | 日本NSK |
| Ball screw bearing | Japanese NSK |
| 联轴器 | 意大利SIT |
| coupler | Italy SIT |
| 主轴 | 台湾惟隆 |
| Main spindle | Taiwan WL |
| 液压站系统与油缸项目 | 广州海意 |
| Hydraulic station system and oil | Guangzhou Haiyi |
| cylinder project | |
| 主轴变速箱润滑系统泵 | 广州液压研究所 |
| Spindle variable-speed gearbox | Guangzhou Hydraulic Research |
| Institute | |
| 主轴变速齿轮箱 | 德国ZF |
| Spindle variable-speed gearbox | GermanyZF |
| 冷却机 | 珠海迪威特 |
| Cooling machine | Zhuhai DVT |
| 链式排屑器及积屑小车 | 常州蓝杰 |
| Chain-type chip cleaner and small | Changzhou Lanjie |
| chip-accumulating trolley | |
| 数控伺服系统 | FANUC 0I-MD |
| CNC servo system | |
| 选择配置 ( Optional configuration ) | |
| 刀库 | 刀库及换刀装置 |
| Knife library | Knife library and knife-exchanging |
| device | |
| 光栅尺闭环装置 | 德国海德汉光栅尺 |
| Grating scale close-looped device | Germany HEIDENHAIN grating |
| scale close-looped device | |

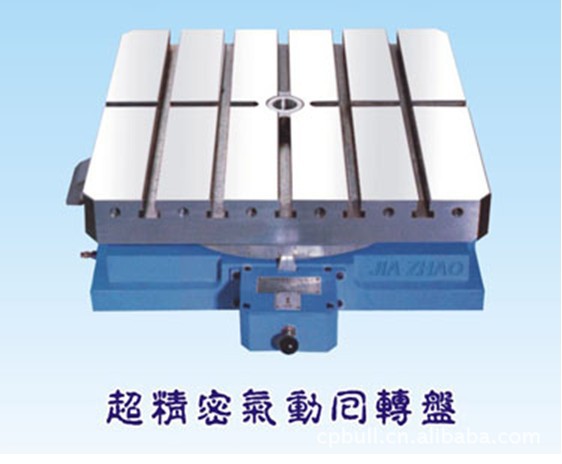

| 第四轴(数控转台) | 第四轴(数控转台) |
| The forth axis (NC rotary table) | The forth axis (NC rotary table) |
| 侧铣头 | 台湾产直角铣头 |
| Side milling head | Taiwan-made right-angle milling |
| head | |
| 副工作台 | 副工作台 |
| Subsidiary operating board | Subsidiary operating board |
| 主轴中心出水 | 主轴中心出水 |
| Spindle central water discharge | Spindle central water discharge |
| 不停机互锁装置 | 不停机互锁装置 |
| No-stop interlocking device | No-stop interlocking device |
拓荒牛工业CPBULL是国内先进的专业小型机床制造商和服务商。
公司于2008年被国家认定为国家级高新技术企业。公司强调创新科技、标准流程和精密制造,为各行各业的客户
提供高精密、高效率、高柔性、高度自动化、高可靠性、易维护性的专业化产品。
创新科技:追踪和引进世界最新科技,始终是拓荒牛工业CPBULL不懈的追求。从研发加工各种棒料零件设备
开始,到开发研制专业数控车床、精密走心式车床、高速精密双主轴车铣中心、卧式加工中心,技术创新是我们
的立足之本、成长之路。
标准流程:流程既是企业管理的基础,也是产品质量的保证。拓荒牛工业CPBULL长期关注生产流程,注重
产品制造各环节之间的严整性、流畅性和衔接性,在产品制造方面推行“精益制造”标准,在质量控制方面推行
“6个希格玛”质量保证体系,用心加工,精心装配,耐心调试,贴心服务。
精密制造:公司拥有先进的高精密五轴联动加工中心、精密平面磨床、摇臂钻床、立式万能铣床及各种二
次加工设备;公司还配备了高精度的三座元测量机、投影仪、工具显微镜、电子长度测量仪、激光芯震检测仪、
表面粗糙度测量仪、数显检测等完备的测量仪器。
优质产品:公司生产的数控机床主要部件均采用德国、日本、台湾等地的优质进口原件,机床铸件均通过
两次时效处理;公司产品现已广泛应用于航空、航天、军工、汽车、通讯、制冷、光学、电子、钟表等各个领域
;公司还可以根据客户的需求,快速开发、改造各种专用设备,为客户提供定制的产品和服务,实现“交钥匙”
工程。
拓荒牛工业CPBULL坚持“为顾客创造价值,与用户共赢”之路,在领先科技和客户应用之间架起了一座桥
梁。“量体裁衣,为您打造”是我们企业的宗旨和目标,我们深信每一个客户都能在我们这里找到适合自己的设
备,我们的设备一定能够完成客户的产品加工要求,为客户创造利润。
