YF-FS-S001(12V4.5AH)5W多功能太阳能光伏发电系统

                              使用说明书

一、专利号：201020026579.6

二、产品型号: FS-S001(12V4.5AH)

三、产品规格:

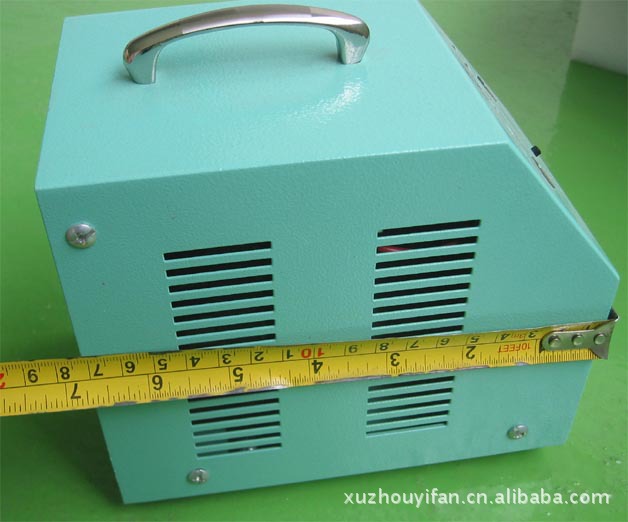

   1.尺寸：

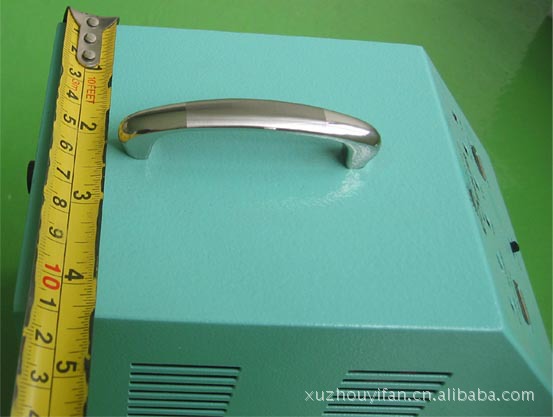

      太阳能板：235*205*240MM

箱体：170*140*130MM      包装尺寸：235*205*240MM（20尺小柜可以装：2760台）

   2.重量：

      太阳能板：0.68KG    箱体：3.44KG      包装总重量：4.3KG
四、产品参数:

蓄电池：12V4.5AH  54W

   (可支持1W的照明用灯连续工作54小时、手机电池可以连续充14个、MP3电池可以连续充28个)

太阳能电池板：5W18V

   (以广州的天气为例，平均一天的正常发电量是23W，可供1W灯连续工作23小时、充手机电池可以连续充6个、充MP3电池可以连续充12个)

输出电压范围： 3.3V、5.0V、8.4V、12V（可调式）
    电流输出最大值：USB输出1A、DC输出3A

输入接口：1个DC接口，输入电压15-25V。
    输出接口：4个，包括：两个USB输出电压是：3.3V/5V/8.4V可调电压，电流：1A、两个DC输出电压12V，电流3A。

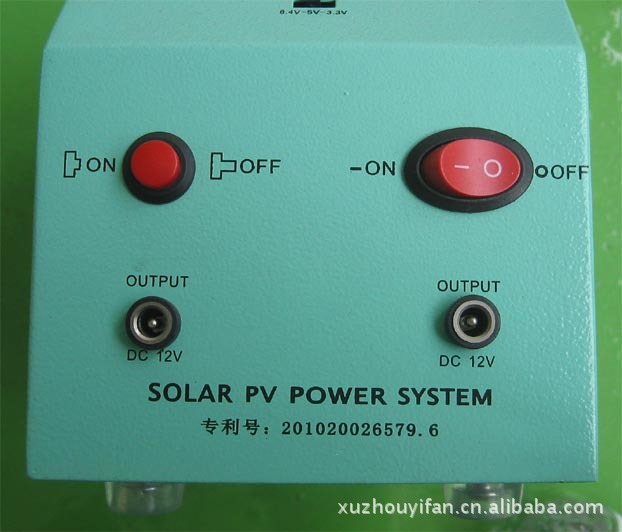

    开关：2个，椭圆型为总开关，圆型开关为USB输出开关。
    指示灯：6个

从左至右分别为：太阳能指示灯，蓄电池指示灯，12V输出指示灯，8.4 V输出指示灯，5 V输出指示灯，3.3 V输出指示灯。
五、附件：

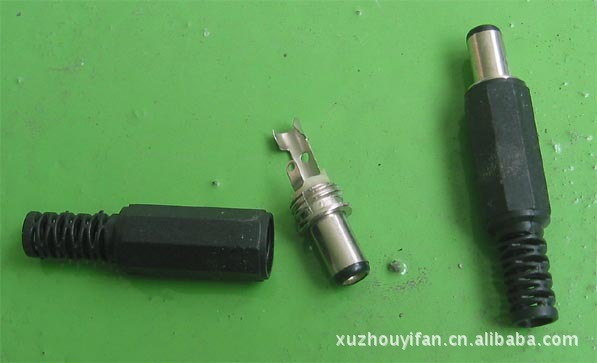

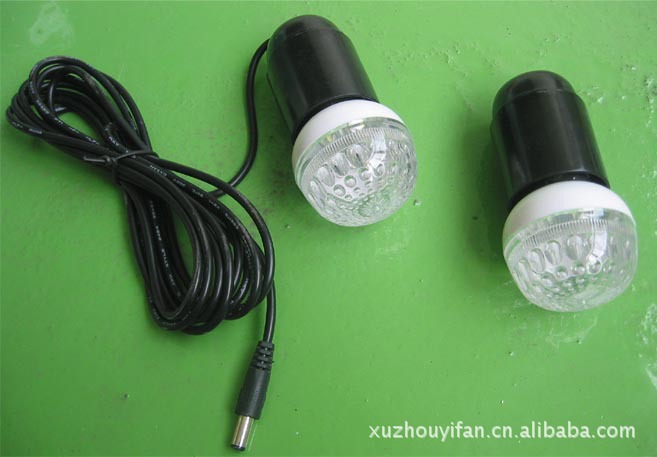

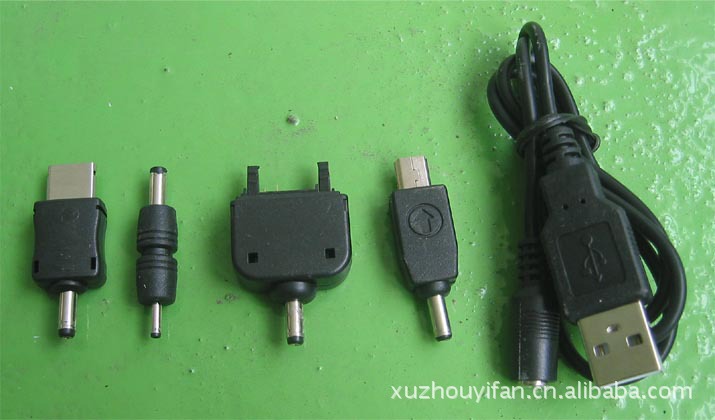

     1）USB转DC输出线*1个；2）手机转接头*5个；3）LED灯*2；4）活动灯头*1个；5）太阳能板和系统连接线：5米*1条；6）活动DC头*2个；7）3米长线+灯头*1条；8）说明书一张。

六、产品适用范围：

    12V直流灯、12V3A以内的用电设备、数码摄像机、数码照相机、手机、MP3、MP4、GPS导航、PDA、便携式DVD、对讲机、收音机、录音机等
七、系统图片：

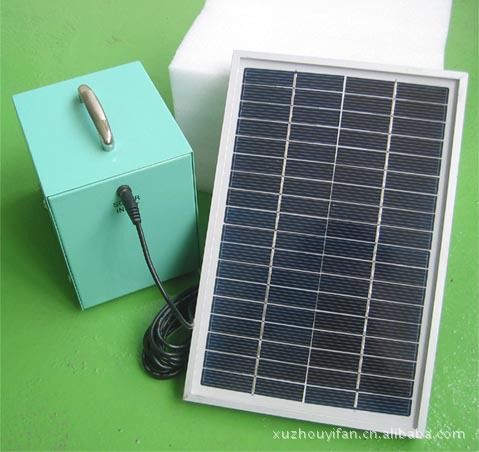

1、 太阳能电池板

2、  太阳能电池板充电DC接头

3、  太阳能充电DC端口

4、  太阳能电池板工作指示灯（红灯代表正在充电，绿灯代表充电工作完成）

5、  蓄电池指示灯（绿灯代表蓄电池有电、红灯代表蓄电池没电）

6、  12V负载指示灯（红灯亮时，DC12V输出）

7、  8.4V指示灯（红灯亮时，两个USB接口DC8.4V输出）

8、  5V指示灯（红灯亮时，两个USB接口DC5V输出）

9、  3.3V指示灯（红灯亮时，两个USB接口DC3.3V输出）

10、USB输出接口(8.4V/5V/3.3V，对应指示灯亮方可接用电设备)

11、拨动开关（可调8.4V/5V/3.3V，对应指示灯亮方可接用电设备）

12、总开关（太阳能充电或者12V输出要打开、长时间运输或者不用请关闭）

13、12V输出DC接口

14、USB输出开关（USB不用时请关闭此开关，进入省电模式
