ATW-CT型电缆隧道综合控制系统
注：测温只是其中一种功能

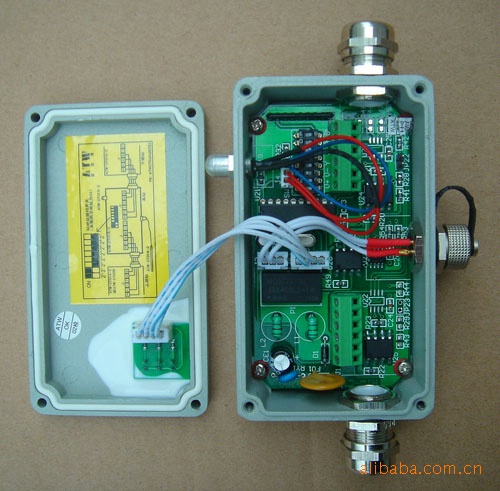

上图为测温模块内部图

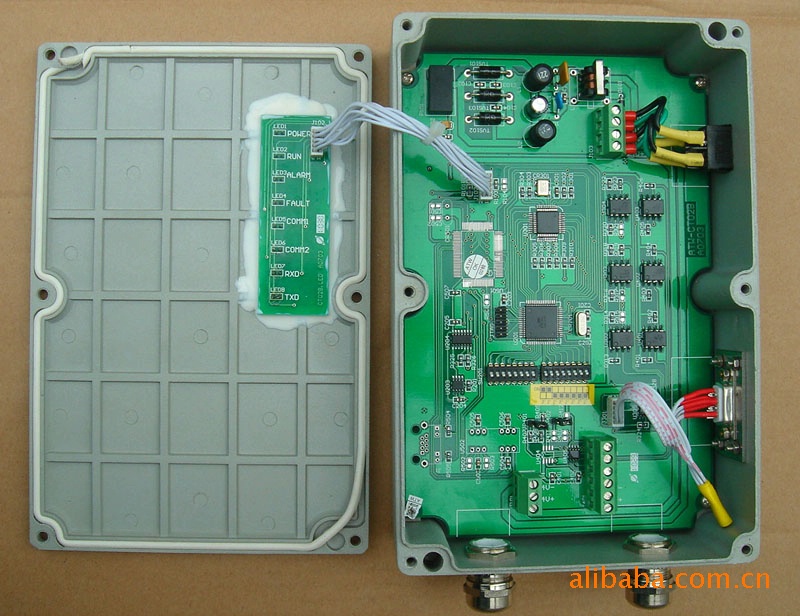

上图为主站内部图
一、简介
ATW-CT型电缆隧道综合控制系统是专门用于监视电缆隧道内电缆温升的实时监测系统，同时可以实现集水坑自动排水、电缆隧道分区照明控制等功能。
系统由主站（可选）、从站、终端模块组成。实际使用时，电缆隧道被分为多个监测区域，每个区域安装一台从站和一定数量的终端模块，各终端模块通过通讯总线与本区域从站连接，各区域的从站通过PROFIBUS总线与主站或其他上位系统（PLC、DCS）连接。
系统构成如下图所示：
终端模块功能：
- Ø 温度测量模块：实时测量电缆温度。
- Ø 照明控制模块：电缆隧道分区照明控制。
- Ø 水泵控制模块：集水坑水泵自动控制。
从站功能：
- Ø 采集本区域各测量点温度，通过DP总线送给主站（或其他上位系统）。
- Ø 测量环境温度，产生电缆温度预警及报警信号，通过DP总线送给主站（或其他上位系统）。
- Ø 采集集水坑水位、水泵运行状态信号，通过DP总线送给主站（或其他上位系统）。
- Ø 通过DP总线接收主站（或其他上位系统）的水泵启停指令，发送给水泵控制模块。
- Ø 完成本区域照明控制（开关与照明灯的联动）。
- Ø 将各终端模块的诊断信号通过DP总线发送给主站（或其他上位系统）。
主站功能：
- Ø 实时监视电缆隧道温度及温度预警、报警信号。
- Ø 实时监视集水坑水位；远程操作集水坑排水泵。
- Ø 历史数据查询、打印、转存。
二、系统特点
（1）防护等级高
各部件壳体、电缆进出线全部采用防尘、防水设计，防护等级可达IP65。
电路板经过防潮、防腐蚀、防静电、防老化处理，板上各级电源全部隔离。
（2）测量精度高
采用高精度温度传感器和AD转换器件，温度测量精度可达0.2℃，可以准确判断温升趋势。
温度在测量点附件转换为数字信号传输，减少了模拟量信号传输和外界干扰造成的误差。
（3）功能齐全
既包括电缆温度测量功能，又包括电缆隧道照明及排水泵控制功能；既可以产生温度报警信号，又可以产生温升趋势预警信号；既可以自带主站组成完整的监控系统，又可以将各从站信号接入其他系统。
（4）接线方便
从站和各终端模块之间只需要一根标准四芯电缆传输电源和通讯信号，大大减少了电缆使用量和敷设工作量。
（5）维护简单
各部件全部采用高防护等级壳体，器件全部经过筛选及老化处理，系统可靠性非常高，维护工作量很小。
通过PROFIBUS DP总线，可以对各终端模块的工作状态进行远程诊断，迅速定位故障点。
三、型号规格
型号 | 模块名称 | 部件名称 | 说明 |
ATW-CT01A-C | 温度测量模块 | 通讯部件 | 所配温度传感器可选 |
ATW-CT01A-1 | 温度测量模块 | 温度传感器（Pt100） |
|
ATW-CT01A-2 | 温度测量模块 | 温度传感器（集成电路） |
|
ATW-CT01B-C | 照明控制模块 | 控制部件 | 接入照明灯电源回路 |
ATW-CT01B-1 | 照明控制模块 | 单按钮盒 | 可以控制单组照明灯 |
ATW-CT01B-2 | 照明控制模块 | 双按钮盒 | 可以控制两组照明灯 |
ATW-CT01B-3 | 照明控制模块 | 三按钮盒 | 可以控制三组照明灯 |
ATW-CT01B-4 | 照明控制模块 | 四按钮盒 | 可以控制四组照明灯 |
ATW-CT01B-5 | 照明控制模块 | 集中控制按钮盒 | 本区域照明灯全开全关控制 |
ATW-CT01C-C | 水泵控制模块 |
| 水泵根据水位自动启停 |
ATW-CT02A | 智能型从站 |
| 配触摸屏 |
ATW-CT02B | 简易型从站 |
| 配数码管、按键 |
ATW-CT03A | 主站 | 监控软件 |
|
四、温度测量模块
l 温度传感器可选Pt100或专用集成电路。
l 温度传感器密封在专门设计的金属外壳内，弧形外壳保证传感器与电缆良好接触。
l 温度传感器出厂时自带信号电缆（订货时需注明电缆长度），信号电缆另一端通过航空插头与通讯模块连接，既方便又保证良好密封性。
l 通讯模块采用防水金属外壳，密封良好，防护等级可达IP65。
l 通讯模块上带有状态指示灯，可以指示模块工作电源、传感器、总线通讯状态等。
l 通讯模块可以通过自攻螺丝方便地安装在电缆桥架上。
五、照明控制模块 （不详细说明）
六、水泵控制模块 （不详细说明）
七、智能型从站
数据采集/控制功能
l 通过高速总线，与各终端模块（温度测量模块、照明控制模块、水泵控制模块）通讯。一个从站最多支持254个终端模块，任意两个终端模块之间的距离可达1km，通讯总线总长度可达10km以上。
l 为各终端模块供电（9-12VDC）。
l 采集本区域各测量点温度。
l 测量环境温度，产生电缆温度预警及报警信号。
l 采集集水坑水位、水泵运行状态信号。
l 向水泵控制模块发送远程启停指令。
l 对各终端模块工作状态进行诊断。
显示/设定功能
l 320×240像素触摸屏。
l 防水金属外壳，密封良好，防护等级可达IP65。
l 温度列表显示。
l 温度曲线显示。
l 温度预警、报警。四级危险指数：0-无危险，1-预警，2-报警，3-紧急报警。
l 一组发光二极管，显示工作状态。
l 系统参数设定：温度采集/存储间隔时间、预警参数、报警参数、隧道照明灯延时关闭时间等。
主站通讯功能
l 通过PROFIBUS DP总线与主站（或其他上位系统）通讯，通讯速率可达6Mbps。
l 一条DP总线最多可连接126个从站。
l 通过DP总线向主站（或其他上位系统）发送各终端模块诊断状态。
l 通过DP总线向主站（或其他上位系统）发送各测温点温度。
l 通过DP总线向主站（或其他上位系统）发送温度预警及报警信号。
l 通过DP总线向主站（或其他上位系统）发送集水坑水位信号及排水泵工作状态。
l 通过DP总线接收主站（或其他上位系统）的集水坑排水泵启停指令。
八、简易型从站
数据采集/控制功能
l 通过高速总线，与各终端模块（温度测量模块、照明控制模块、水泵控制模块）通讯。一个从站最多支持254个终端模块，任意两个终端模块之间的距离可达1km，通讯总线总长度可达10km以上。
l 为各终端模块供电（9-12VDC）。
l 采集本区域各测量点温度。
l 测量环境温度，产生电缆温度预警及报警信号。
l 采集集水坑水位、水泵运行状态信号。
l 向水泵控制模块发送远程启停指令。
l 对各终端模块工作状态进行诊断。
显示/设定功能
l 四组数码管，循环显示本区区号（从站地址）、各测温点点号（测温模块地址）、测温点温度、危险指数。
l 五个按键，实现设定/操作功能。
l 防水金属外壳，密封良好，按键表面做覆膜处理，防护等级可达IP65。
l 温度预警、报警。四级危险指数：0-无危险，1-预警，2-报警，3-紧急报警。
l 一组发光二极管，显示工作状态。
l 系统参数设定：温度采集/存储间隔时间、预警参数、报警参数、隧道照明灯延时关闭时间等。
主站通讯功能
l 通过PROFIBUS DP总线与主站（或其他上位系统）通讯，通讯速率可达6Mbps。
l 一条DP总线最多可连接126个从站。
l 通过DP总线向主站（或其他上位系统）发送各终端模块诊断状态。
l 通过DP总线向主站（或其他上位系统）发送各测温点温度。
l 通过DP总线向主站（或其他上位系统）发送温度预警及报警信号。
l 通过DP总线向主站（或其他上位系统）发送集水坑水位信号及排水泵工作状态。
l 通过DP总线接收主站（或其他上位系统）的集水坑排水泵启停指令。
九、主站软件
主站软件可选配。主站软件运行在工控机上，可与各从站构成完整的电缆隧道监控系统。
主站主要实现如下功能：
l 实时监视电缆隧道温度，支持列表显示、柱状图显示、曲线显示等。
l 温度预警和报警。
l 实时监视集水坑水位。
l 远程操作集水坑排水泵。
l 历史数据查询、打印。
十、PLC配置
已STEP 7为例，说明如何配置本产品。
（1） 在STEP 7的HW Config里安装本产品GSD文件atwct02.gsd
（2） 在PROFIBUS DP \ Additional Field Devices \ I/O \ AUTOWELL下面可以看到新增ATW-CT02从站单元，下面包括ATW-CT01A温度测量模块和ATW-CT01C水泵控制模块。ATW-CT01B照明控制模块由从站自动识别并完成控制，不需要在STEP 7里配置。
（3） 将一个或多个ATW-CT02从站单元拖放到PLC的DP总线上，然后根据需要，为每一个ATW-CT02从站单元配置温度测量模块或水泵控制模块。
（4） 鼠标双击温度测量模块或水泵控制模块，指定这些模块的站点编号。
