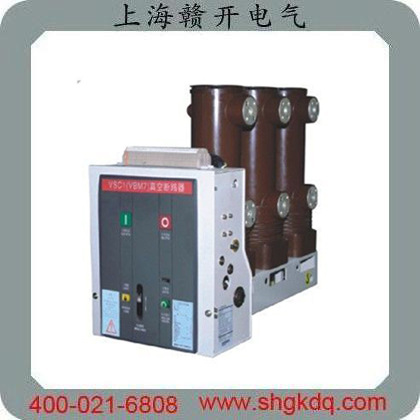

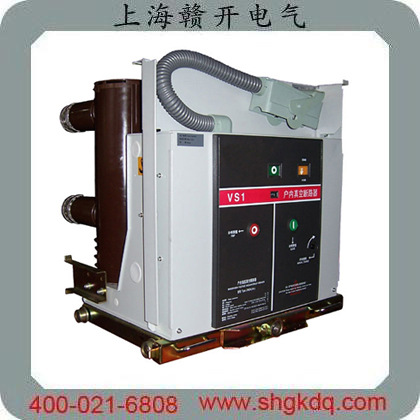

供应上海赣开电气户内高压真空断路器VS1-12/630-20固定价格优惠
品牌/型号
上海赣开电气/VS1-12/630-25
ZN63(VSM)户内高压真空断路器主要技术参数
| 序号 | 项目 | 单位 | 数据 |
| 1 | 额定电压 | KV | 12 |
| 2 | 最高工作电压 | KV | 12 |
| 3 | 额定电流 | A | 630 1250 | 630 1250 | 630 1250 |
| 4 | 额定短路开断电流 | KA | 20 | 25 | 31.5 |
| 5 | 额定短路关合电流 | KA | 50 | 63 | 80 |
| 6 | 额定锋值耐受电流 | KA | 50 | 63 | 80 |
| 7 | 4S额定短路耐受电流 | KA | 20 | 25 | 31.5 |
| 8 | 额定绝
缘水平 | 工频耐压 （额定开断前后） | KV | 42(断口18) |
| 冲击耐压 （额定开断前后） | 75(断口84) |
| 9 | 额定操作顺序 | | 分-0.3S-合分-180S-合分 |
| 10 | 机械寿命 | 次 | 20000 |
| 11 | 额定短路开断电流开断次数 | 次 | 50 |
| 12 | 操动机构额定合闸电压(直流) | V | 110,220 |
| 13 | 操动机构额定分闸电压(直流) | V | 110,220 |
| 14 | 触头开距 | mm | 11±1 |
| 15 | 超行程(触头弹簧压缩长度) | mm | 3.5±0.5 |
| 16 | 三相分合闸 | ms | ≤2 |
| 17 | 触头合闸弹跳时间 | ms | ≤2 |
| 18 | 平均分闸速度 | m/s | 0.9～1.2 |
| 19 | 平均合闸速度 | m/s | 0.5～0.8 |
| 20 | 分闸
时间 | 最高操作电压下 | s | ≤0.05 |
| 最低操作电压下 | ≤0.08 |
| 21 | 合闸时间 | s | 0.1 |
| 22 | 各相主回路电阻 | u Ω | 60 | 50 |
| 23 | 动静触头允许磨损累积厚度 | mm | 3 |
注：括号内为额定电流大于等于1600A
外形安装尺寸图
