YK1024E-3S4数显多功能电力仪表

一、简介
     YK1024E-3S4数显多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能化电力仪表。YK1024E-3S4数显多功能电力仪表可测量的电力参数有三相电流、三相电压、有功功率、无功功率、总功功率、总有功功率、总视在功率、功率因数、频率、正向有功电能、正向无功电能、负向有功电能、负向无功电能等多达26个电参数。YK1024E-3S4数显多功能电力仪表可带开关量输入\\开关量输出功能，YK1024E-3S4数显多功能电力仪表可带RS232/RS485通讯功能。

    测量电流：AC1A、AC5A、AC10A、AC500mA、 DC5A、DC20mA等
    测量电压：AC100V、AC220V、AC380V、DC100V、DC200V、DC380V、DC75mV
    测量网络：三相三线、三相四线
    显示方式：LED显示（数码管显示）、LCD显示（数显显示）
    供电电源：AC/DC80~270V、AC220V、DC220V等
    仪表大小：120*120mm、96*96mm、80*80mm、72*72mm、96*48mm、120*60mm、48*48mm等
二、YK1024E-3S4技术指标

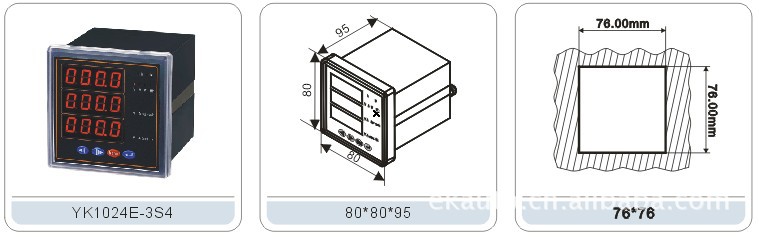

 三、外形图及开孔尺寸图

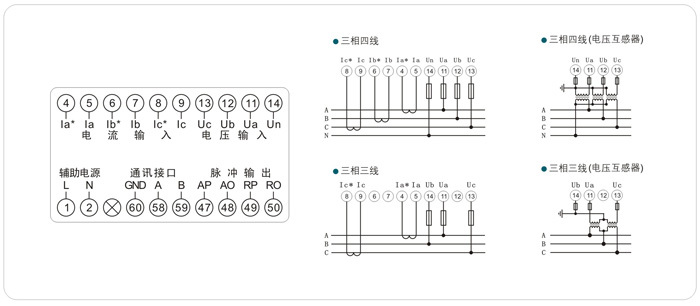

四、接线示意图
