厂家供应优质钢丝绳索具系列

10台起批

￥25.00

南京市浦口区南京市江浦路29号

产品属性

图文详情

品牌推荐

品牌/型号

百凯/钢丝绳索具系列

类型

吊装绳带

安全系数

4:1

型号

钢丝绳索具系列

规格

钢丝绳索具系列

适用范围

港口码头，钢厂，机械制造业

品牌

百凯

最大载荷

60（Ton）

材质

钢丝绳索具系列

加工定制

是

关键词：钢丝绳吊具钢丝绳索具压制索具压制钢丝绳索具插编钢丝绳索具钢丝绳成套索具

★钢丝绳索具选用图

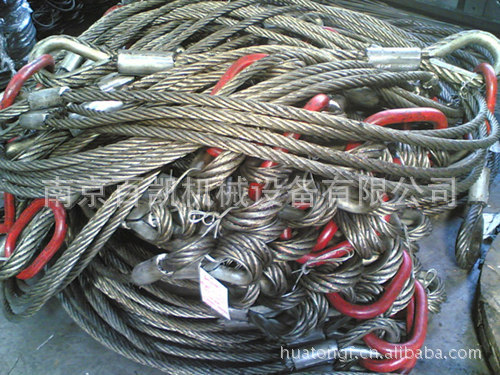

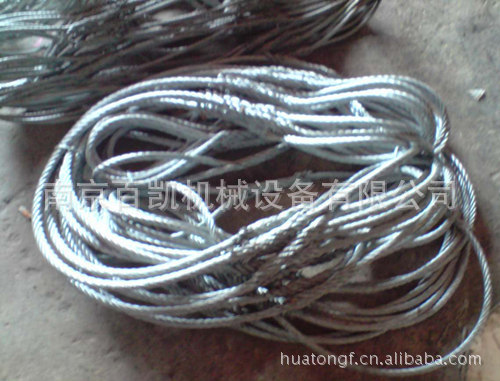

★各种钢丝绳索具

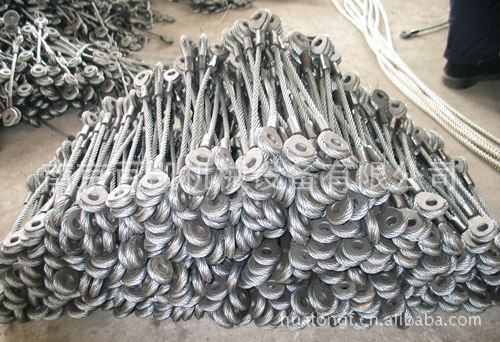

★钢丝绳铝合金压制索具

钢丝绳索具制作采用铝合金压制技术，可较大的减轻工人的劳动强度，提高生产效率，并可节省钢丝绳耗料10%以上。

采用该项技术可使钢丝绳索具的强度由手编和绳夹的70%提高到95%钢丝绳破断总和。

钢丝绳铝合金压制接头加工技术参数一览表（单位：mm）

接头号	钢丝绳直径d	钢丝总断面积mm2		自由环档长度Lb		压制接头直径D
接头号	钢丝绳直径d	min	max	min	max	压制接头直径D
6	6.2	14.2	15.1	100	150	13
8	7.7	21.9	23.3	100	150	16
10	9.3	31.9	34.0	120	200	20
11	11.0	44.8	47.2	120	200	22
13	12.0	57.2	61.4	150	250	25
14	13.0	72.4	77.0	150	250	28
16	15.0	88.7	94.4	200	300	30
18	17.5	113.1	120.3	200	350	36
20	19.5	147.7	157.1	250	400	40
22	21.5	170.6	181.2	250	400	44
24	24.0	212.6	226.2	350	500	48
26	26.0	249.5	265.5	400	600	52
28	28.0	289.4	307.9	500	600	56
30	30.0	341.6	370.0	500	700	60
32	32.5	389.9	414.8	600	800	65
34	34.5	446.1	470.0	600	900	68
36	36.5	491.8	523.2	600	900	72
40	39.0	590.6	628.3	700	1000	80
44	43.0	682.5	726.1	700	1000	88
48	47.5	832.9	886.0	800	1200	96
52	52.0	998.2	1061.9	800	1200	104
56	56.0	1157.6	1231.5	1000	1500	112
60	60.5	1351.1	1437.4	1000	1500	120

说明：

1、铝合金压制接头索具使用强度1700N/mm2以下钢丝绳。
2、索具长度L、钢丝绳规格d、钢丝绳结构由用户确定、自由环档长度Lb仅供参考，我方可根据用户要求制作。
3、加入索具套环、重型套环可延长钢丝绳索具的使用寿命，使得配置更加合理。
4、安全系数根据工况确定，一般为4～6，使用环境温度-40℃～150℃.
5、当接头严重挤伤、裂纹、变形、腐蚀、直径缩小到d的95%时应停止使用。

★常用钢丝绳选用表一

6X37+FC、6X37+IWR			6X19+FC、6X19+IWR			6X19W+FC、6X19W+IWR
直径d	破断负荷KN	Kg/100M	直径d	破断负荷KN	Kg/100M	直径d	破断负荷KN	Kg/100M
8.7	47.30	26.21	6.2	24.30	13.53	8.0	44.00	24.31
11.0	74.00	40.96	7.7	38.00	21.14	9.2	59.70	32.70
13.0	106.50	58.98	9.3	54.70	30.45	11.0	80.10	43.87
15.0	145.00	80.27	11.0	74.50	41.44	12.0	100.00	54.93
17.5	189.50	104.8	12.5	97.30	54.12	13.5	126.00	69.16
19.5	239.50	132.7	14.0	123.00	68.50	14.5	151.50	82.90
21.5	296.00	163.8	15.5	152.00	84.57	16.0	183.00	100.20
24.0	358.00	198.2	17.0	184.00	102.3	17.5	217.50	119.20
26.0	426.50	235.9	18.5	219.00	121.8	19.0	250.00	137.00
28.0	500.50	276.8	20.0	257.00	142.9	20.0	278.00	152.30
30.0	580.50	321.1	21.5	298.00	165.8	21.5	320.50	175.50
32.5	666.50	368.6	23.0	342.00	190.3	22.5	360.00	197.00
34.5	758.00	419.4	24.5	389.00	216.5	24.0	408.00	223.20
36.5	856.00	473.4	26.0	439.50	244.4	25.5	452.00	247.40
39.0	959.50	530.8	28.0	492.50	274.0	27.0	505.50	276.70
43.0	1185.00	655.3	31.0	608.50	338.3	30.0	613.50	335.90
47.5	1430.00	792.9	34.0	736.00	409.3	32.5	732.50	400.80
52.0	1705.00	943.6	37.0	876.00	487.1	35.0	852.50	466.40
56.0	2000.00	1107.4	40.0	1025.00	571.7	38.0	1000.00	547.90
60.5	2320.00	1284.3	43.0	1190.00	663.0	40.0	1110.00	609.20
65.0	2665.00	1474.3	46.0	1365.00	761.1

说明：
1、表中所列钢丝绳强度按1670N/mm2，常用钢丝绳强度有1570、1670、1770、1870、1960N/mm2，安全系数一般取6，静态张拉的钢丝绳安全系数可取3～4.
2、表中所列破断负荷为纤维芯FC钢丝破断拉力总和，金属芯IWR钢丝破断拉力总和≈纤维芯的1.08倍，钢丝破断拉力总和=钢丝绳最小破断拉力X1.283（金属芯IWR）
3、表中所列Kg/100M值为纤维芯FC钢丝绳理论重量，实际纤维芯FC钢丝绳重量为该值的1.05，实际金属芯IWR钢丝绳重量为该值的1.155.

★常用钢丝绳选用表二

18×7+FC、18×7+IWR			18×19+FC、18×19+IWR			6T(25)+FC、6T(25)+IWR 6T(29)+FC、6T(29)+IWR
直径d	破断负荷KN	Kg/100M	直径d	破断负荷KN	Kg/100M	直径d	破断负荷KN	Kg/100M
6.0	26.9	14.80	8	35.0	25.00	14.0	134.00	72.97
7.5	42.0	23.12	9	44.3	31.60	15.5	165.00	89.99
9.0	60.5	33.30	10	54.7	39.00	17.0	199.50	108.80
10.5	82.3	45.32	12	78.8	56.20	18.5	238.50	130.00
12.0	107.5	59.19	14	107.0	76.40	20.0	280.00	152.40
13.5	136.0	74.91	16	140.0	99.80	21.5	322.50	175.70
15.0	168.0	92.48	18	177.0	126.00	23.0	370.50	201.60
16.5	203.0	111.90	20	219.0	156.00	24.5	421.00	229.30
18.0	242.0	133.20	22	265.0	189.00	26.0	475.50	258.80
19.5	284.0	156.30	24	315.0	225.00	28.0	536.00	291.90
21.0	329.5	181.30	26	370.0	264.00	31.0	661.50	360.00
22.5	378.0	208.10	28	429.0	306.00	34.0	799.50	435.10
24.0	430.0	236.80	30	492.0	351.00	37.0	950.00	517.20
25.5	485.5	267.30	32	560.0	399.00	40.0	1110.00	606.60
27.0	544.5	299.60	34	633.0	451.00	43.0	1290.00	702.80
30.0	672.5	369.90	36	709.0	505.00	46.0	1480.00	806.40
33.0	813.5	447.60	40	876.0	624.00
36.0	968.5	532.70	44	1060.0	755.0
39.0	1135.0	625.20	46	1150.0	825.00
42.0	1315.0	725.00	48	1260.0	899.00
45.0	1510.0	332.30	50	1360.0	975.00

*表中所列破断负荷为1670N/mm2的纤维芯钢丝绳的钢丝破断总和

★常用钢丝绳选用表三

6×36SW+FC、6×36SW+IWR			6×61+FC、6×61+IWR			8×61+FC、8×61+IWR
直径d	破断负荷KN	Kg/100M	直径d	破断负荷KN	Kg/100M	直径d	破断负荷KN	Kg/100M
21.5	320.50	174.50	40	806	578	60	1625	1282
23.0	366.50	199.70	44	976	699	64	1861	1458
25.0	428.50	233.40	48	1160	832	66	1979	1551
26.5	483.50	263.10	52	1360	976	68	2100	1646
28.5	559.50	304.60	56	1580	1130	70	2226	1744
30.0	637.50	346.90	60	1816	1300	72	2355	1846
32.0	702.00	382.00	64	2066	1479	76	2624	2058
34.0	793.00	431.70	68	2332	1669	80	2907	2278
35.5	883.50	480.70	72	2614	1871	84	3205	2512
39.5	1060.00	577.90	76	2913	2085	88	3518	2757
42.5	1260.00	686.00	80	3228	2310	90	3679	2884
46.5	1465.00	798.60	84	3559	2547	92	3845	3013
49.5	1715.00	933.60	88	3906	2796	96	4186	3281
53.0	1930.00	1052.50	92	4269	3055	100	4542	3560
			96	4648	3327	104	4913	3850
			100	5043	3610	108	5298	4152
			104	5455	3904	110	5496	4308
			108	5882	4210	112	5698	4466
			112	6326	4528	114	5903	4626
