工作原理:
分离机由机身、传动装置、转鼓、集液盘、进液轴承座组成。转鼓上部是挠性主轴，下部是阻尼浮动轴承，主轴由联接座缓冲器与被动轮联接，电动机通过传送带、张紧轮将动力传递给被动轮、从而使转鼓绕自身轴线超速旋转。形成强大的离心力场。物料由底部进液口射入，离心力迫使料液沿转鼓内壁向上流动，且因料液不同组分的密度差而分层。

主要用途
高速管式分离机是一种分离因数极高的离心设备且产量高、占地小、操作方便。主要用于生物医学、中药制剂、保健食品、饮料、化工等行业的液固或液液固三相分离。是目前用离心法进行分离的理想设备。最小分离颗粒为1微米，特别对一些液固相比重差异小，固体粒径细、含量低，介质腐蚀性强等物料的提取、浓缩、澄清较为适用。

结构与原理

GQ145管式高速离心机（图）主要有
1.转鼓部分；
2.机架部分；
3.机头部分；
4.压带轮部分；
5.滑动轴承组部分；
6.驱动体部分。
■　转鼓（7）由三部分组成：上盖、带空心轴的底盖和管状的转鼓。转鼓内，沿轴向装有对称的三棱板（5）。使进入转鼓的液体很快地达到转鼓的转动角速度。被澄清的液体从转鼓上端出液口排出，进人积液盘（8）（9）再流入槽、罐等容器内。固体则留在转鼓上，待停机后再清除。
■　转鼓及主轴（12）以挠性联接悬挂在主轴皮带轮上，主轴皮带轮与其他部件组成为机头部分（13）。主轴上端支承在主轴皮带轮的缓冲橡皮块上，而转鼓用联接螺母（10）悬于主轴下端。转鼓底盖上的空心轴插入机架上的一滑动轴承组（3）中，滑动轴承组靠手柄（1）锁定在机身上；该滑动轴承装有减震器，可在水平面内浮动。在有些用户特定的要求下，可以安装冷却盘管（18）。
■　只要将转鼓与主轴间的联接螺母拧松，即可把转鼓从离心机中卸出。
■　离心机的外壳（19）、箱门（6）等，是转鼓的保护罩，同时又是机架的一部分，其下部有进料口（20）。物料进入进料口后经可更换的喷咀和底盖的空心轴进入转鼓。
■　电动机（17）装在机架上部，带动压带轮及平皮带（14）转动而使转鼓旋转。

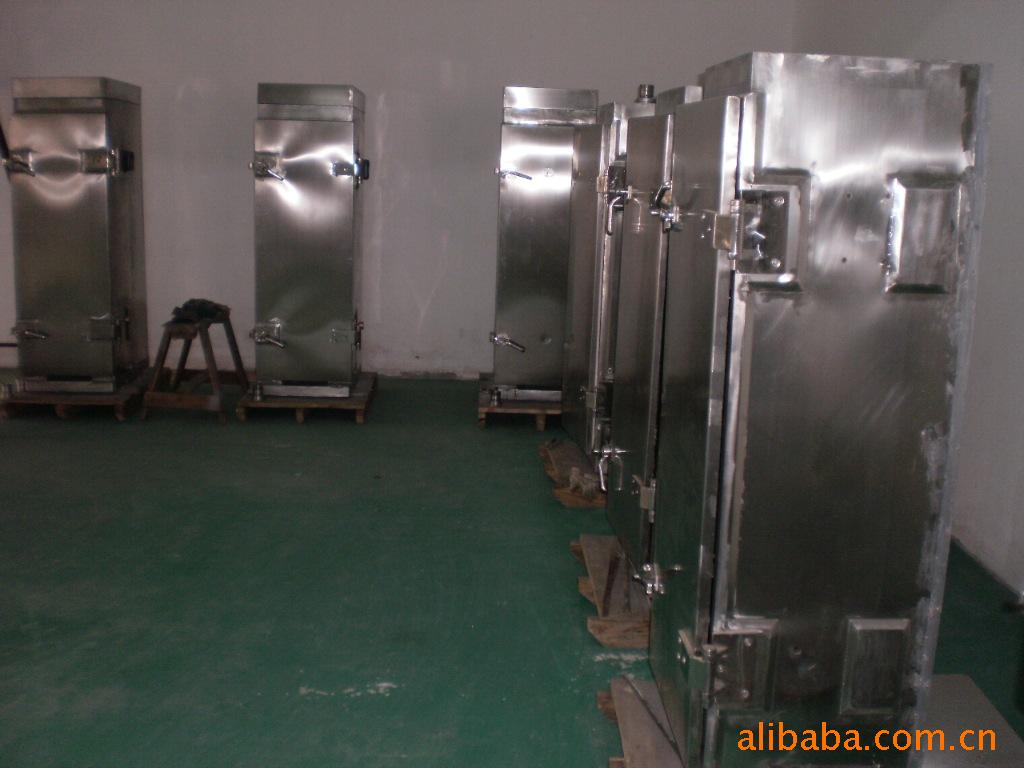

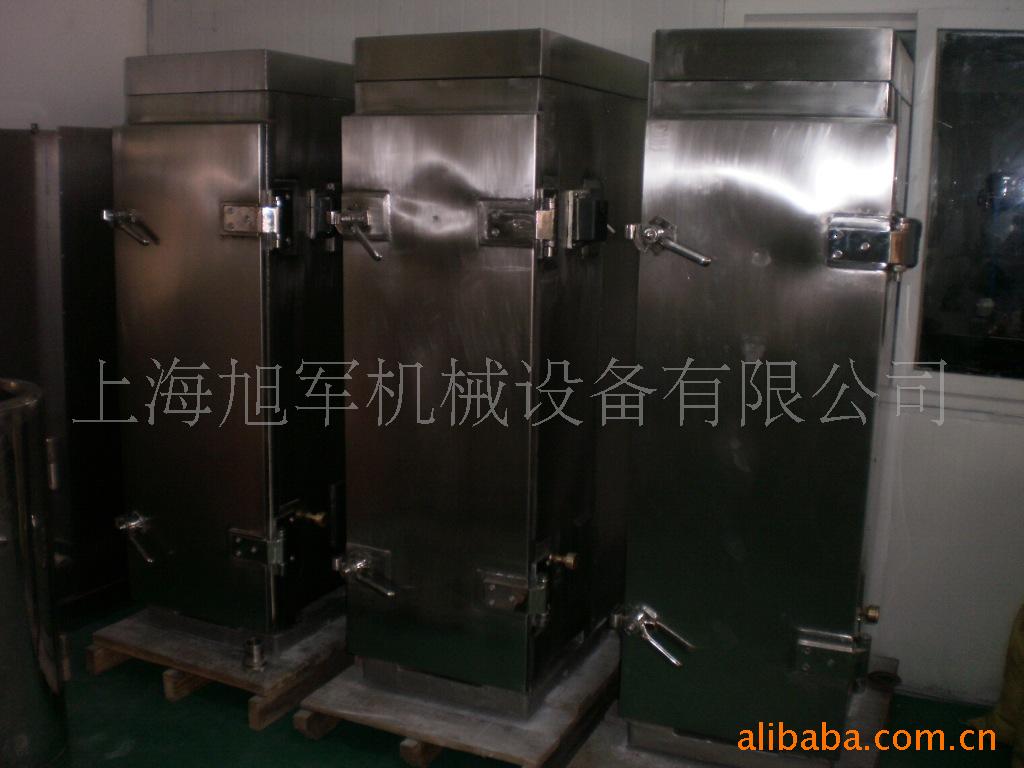

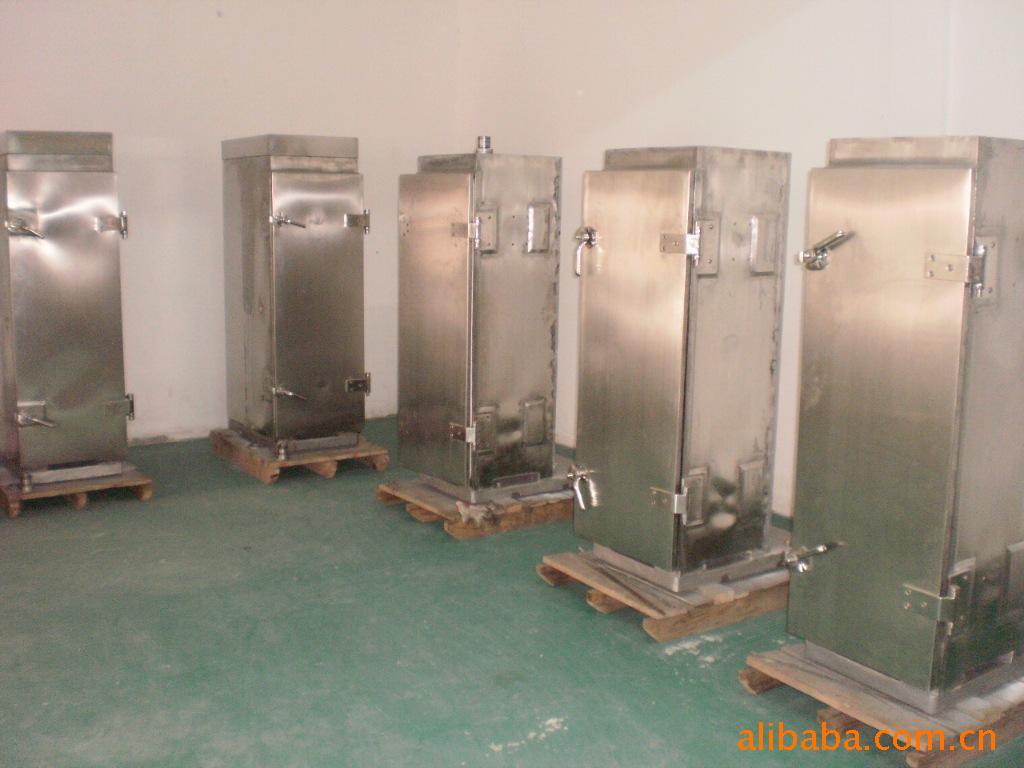

                        高速管式分离机系列

GQ145离心机结构图

主要规格及技术参数
