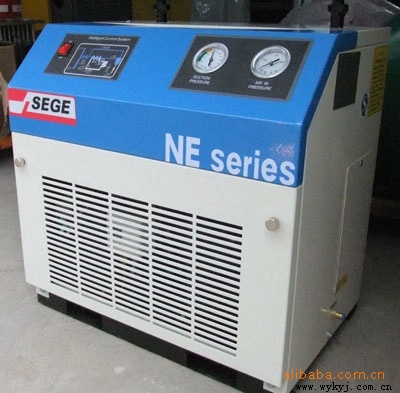

KHC-150A(W) 冷冻式干燥机/冷干机参数:处理量:21.6Nm³/min,接口管径:DN65,制冷功率:8.8kw,外形尺寸:1415*675*940mm,重量:300kg
冷冻式干燥机技术特点:
低露点设计,露点可达2°C (常压露点可达-23°C)。 详情:http://www.wykyj.com.cn
1.采用专有的高效板式换热器在提高换热效率的同时,大大地提高产品运行的可靠性和机组的寿命。
2.采用R407环保制冷机,使系统符合最严格的环保标准要求。
3.采用制冷剂流量控制阀,在0到100%负荷条件下,均保证其控制的精确性和系统运转的平稳可靠。
4.利用出气来初步冷却进气,有效地提高效率避免冷干机出口的管路结露,降低故障消耗和运行成本。
5.采用传感器控制技术,配合微电脑,使设备一年四季不间断地稳定运行,在提供稳定露点的同时,改善制冷压缩机的可靠性和寿命。
6.采用专有技术的智能控件系统,保证系统的各部位及参数有效地控制在最佳状态,同时具备了显示、报警和远程通讯功能。
冷冻式干燥机工作原理
冷冻式干燥机(冷干机)采用了降温结露的工作原理,主要由热交换系统、制冷系统和电气控制系统三部分组成。压缩空气首先进入预冷却器进行气-气或气-水的热交换,除去一部分热能,然后进入冷热空气交换器,和已经从蒸发器出来被冷却到压力露点的冷空气进行热交换,使压缩空气的温度进一步降低。之后压缩空气进入蒸发器,与制冷剂进行热交换,压缩空气的温度降至0-8℃,空气中的水份在此温度下析出,通过气水分离器分离后,经过自动排水器排出。而干燥的低温空气则进入冷热空气交换器进行热交换,温度升高后输出。
冷干机特点
1、制冷压缩机采用国际先进的旋转式或涡旋式全封闭高温型全封闭制冷压缩机,运转稳定,噪声低,性能可靠,省电寿命长。
2、热交换器、冷凝器选用优质、高效螺纹管,传热系数高,因而体积小,结构紧凑。筒体材料选用不锈钢或碳钢镀锌,可避免对压缩空气的二次污染。
3、制冷控制元件均采用先进的制冷元件,性能优良,具有热力膨胀阀的节流降压功能,热气旁通阀的能量调节功能,油分离器的冷冻油的油分保护功能,冷媒高低压控制器的冷媒高低压保护等功能。
4、气液分离采用旋风分离加挡板相结合的气液分离器,具有气液分离效果彻底,避免水份的二次蒸发,确保冷干机的干燥效果的重要作用。它比旋风分离器分离效果好得多,同时又比过滤式气液分离器使用成本低
冷冻式干燥机/冷干机参数:
型号 | 处理量(Nm³/min) | 接口管径 | 制冷功率kw | 外形尺寸mm | 重量kg |
KHC-15A | 1.7 | G1″ | 0.7 | 670*350*630 | 30 |
KHC-20A | 2.6 | G1″ | 1.2 | 670*380*630 | 32 |
KHC-30A | 3.8 | G1″ | 1.2 | 800*380*720 | 40 |
KHC-40A | 5.3 | G1″ | 1.2 | 800*380*720 | 45 |
KHC-50A | 6.6 | G1 1/2 ″ | 2.22 | 870*510*790 | 92 |
KHC-60A | 7.4 | G1 1/2 ″ | 2.98 | 980*520*775 | 100 |
KHC-75A | 10.3 | G2″ | 5.6 | 1060*845*864 | 160 |
KHC-100A(W) | 13.5 | DN50 | 7.8 | 1250*690*940 | 195 |
KHC-120A(W) | 16.2 | DN50 | 8.3 | 1415*675*940 | 300 |
KHC-150A(W) | 21.6 | DN65 | 8.8 | 1415*675*940 | 300 |
KHC-175A(W) | 25.2 | DN65 | 9 | 1485*675*1005 | 320 |
KHC-200A(W) | 28.3 | DN80 | 12 | 1485*675*1005 | 320 |
KHC-300A(W) | 36 | DN80 | 13.8 | 1510*850*1190 | 420 |
KHC-400A(W) | 45 | DN100 | 18 | 1510*850*1190 | 440 |
进气温度:<45℃ 环境温度:<38℃
压力露点:2-10 制冷剂:R22(R134a环保冷媒可订制)
电机防护等级:IP54 防护等级:F级“A”表示风冷型 “W”表示水冷型
