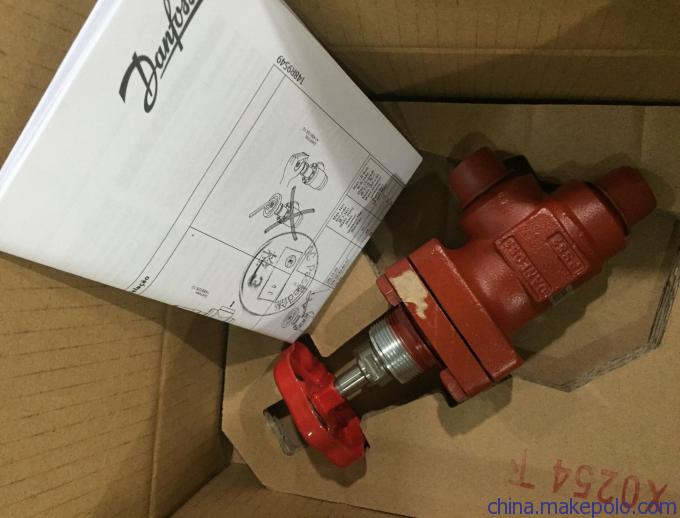

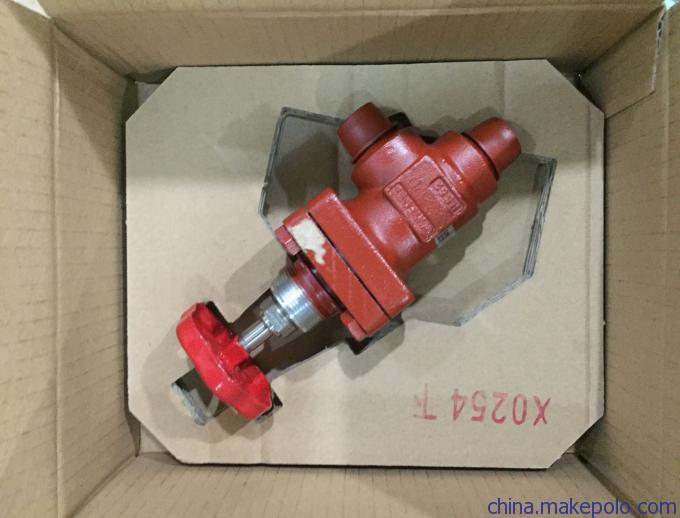

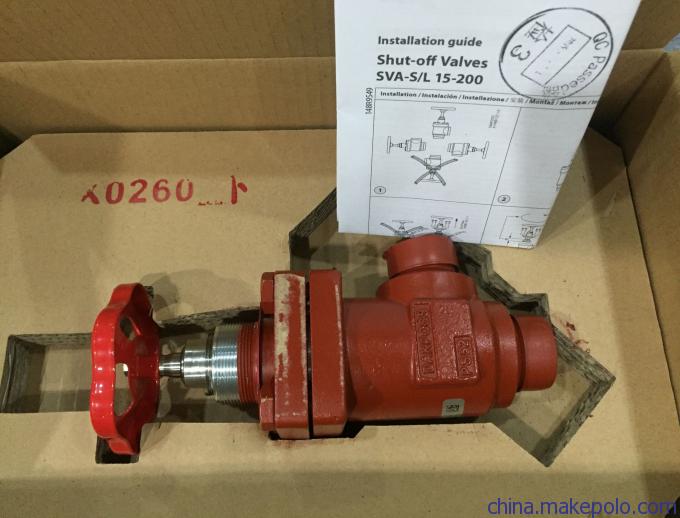

SVA10-15-20-25,SVA32-40-50-65型丹佛斯截止阀的产品介绍

概述：SVA10截止阀具备角型和直通型两种阀座，包括标准版（SVA-S）和长颈版（SVA-L）两种形式。

该款截止阀适合工业制冷的各个领域应用，提供了最佳的流动工况，便于拆装且易于维修保养。独到的阀芯设计使阀门具有可靠的密封性能，可承受高强度的系统震动并适用于制冷

系统的各种管路。

SVA10-15-20-25,SVA32-40-50-65型丹佛斯截止阀的特点：适用于各种不可燃制冷剂（包括氨）及无腐蚀性气体 /液体介质，适合二氧化碳系统。可以用于化工和石油化工方面

■ 模块概念：

配备 SVA15截止阀系列通用阀座，可随意更换 SVL管路元件平台的各类功能模块

■ 迅速便捷的阀门检修服务，便于更换顶部功能模块且无需焊接

■ 可选配件：

- 适于频繁进行开关操作的手轮

- 适于非频繁开关操作的阀帽

■ 分为角型和直通型两种，包括标准版及便于保温的长颈版（DN 15至 DN 40）

■ 每个阀门上都清楚标注着型号、尺寸和性能范围

■ 阀体和阀帽之间易于采用铅封丝进行铅封以防截止阀未经允许出现误操作情况

■ 内部金属背封功能：- DN 6 – 65（¼ - 2½ in.）；内部 PTFE 背封功能：- DN 80 – 200（3 - 8 in.）

■ 双向流功能设计

■ 阀座和阀帽材料为符合 PED压力设备指令和其他国际标准要求的低温钢

■ 配备不锈钢螺钉

■ 最大工作压力：52 bar g (754 psi g)

■ 温度范围：–60℃ /+150℃ (–76℉ /+302℉ )

■ 认证种类：DNV、CRN、BV 等

SVA10-15-20-25,SVA32-40-50-65型丹佛斯截止阀的技术参数：

连接方式

提供以下连接：

■ 对接焊 DIN (EN 10220)

■ 对接焊 ANSI (B 36.10 壁厚等级 Sch 80)，DN 6 - 40 (¼ - 1½ in.)

■ 对接焊 ANSI (B 36.10 壁厚等级 Sch 40)，DN 50 – 200（2 - 8 in.）

■ 承插焊 (ANSI B 16.11)，DN 15 - DN 50 (½ - 2 in.)

■ 管外螺纹G ½ in. - G 7/8 in. (ISO 228/1)

■ FPT 螺纹，NPT(ANSI/ASME B 1.20.1)，DN 15 - 32 (½ - 1¼ in.)

阀体

采用特制耐低温钢。

阀芯

阀芯能绕轴转动，因此当阀开关时阀芯与阀座之间没有摩擦力可以保护阀板免受磨损。阀芯

的特殊设计可以使其在开启状态下免受系统震动导致的阀芯旋转。同时，特氟龙阀板使阀门在关闭时具有可靠的密封性能。

阀杆

使用抛光不锈钢制成，非常适合于铅封密封。

填料函

低温填料可以在以下温度范围内确保完美的密闭性 –60℃ /+150℃ (–76℉ /+302℉ )。填料配备刮油环 ,可以防止尘土和冰渗入填料。压力设备指令 (PED)：SVA20截止阀符合压力设备指令中规定的欧洲标准，并带有欧盟强制认证标识。

安装

建议按照阀体上标记的流向进行安装。SVA25截止阀也可以逆向安装，但是此时阀体的 Kv值（Cv值）会受到轻微的影响。阀体虽在设计上可以承受较高的内部压力，但总的来说必须避免系统管路中出现积液现象，以减少因为受热膨胀带来的压力冲击。详细信息请参见 SVA32截止阀安装说明。
