【我公司阀门图片均是实物拍摄，该价格不作交易价格，欢迎来电咨询 13370391796】
【产品名称】：法兰蝶阀、蜗轮法兰蝶阀、D341X-16
【产品颜色】：蓝色
【交货周期】：订单确认3-7天
【产品材质】：铸铁、球墨铸铁、（可跟进客户要求来配置碳钢、不锈钢等）
【产品用途】：该蝶阀是我公司最新研制的法兰蝶阀，主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统排水用，尤为适用自来水管路上作为调节流量设备使用。
【产品特点】：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
【主要性能规范】：
公称通径DN(mm) | 50~1000 |
公称压力PN(Mpa) | 1.0 | 1.6 |
试验压力(Mpa) | 壳体 | 1.5 | 2.4 |
密封 | 1.1 | 1.76 |
适用温度(℃) | -40~+200℃ |
适用介质 | 水、海水、气体、油、酸碱类 |
执行标准 | GB/T12238-89 |
试验标准 | GB/T13927-92 |
【产品零部件材料】：
零件名称 | 材料名称 |
阀体 | 铸铁、球墨铸铁、铸钢、不锈钢 |
阀板 | 球铁镀镍、不锈钢、覆尼龙、覆四氟橡胶 |
阀座 | 丁腈橡胶、乙丙橡胶、海水专用、覆胶、四氟橡胶 |
阀杆 | 2Cr13、不锈钢、45#镀镍 |
填料 | 丁腈橡胶、乙丙橡胶、氯丁橡胶、四氟橡胶、油性铜套 |
【产品外形及连接尺寸】：
DN (mm) | L | 1.0Mpa | 1.6Mpa |
D | D1 | n-d0 | D | D1 | n-d0 |
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 340 | 295 | 12-22 | 340 | 295 | 12-22 |
250 | 165 | 395 | 350 | 12-26 | 405 | 355 | 12-26 |
300 | 178 | 445 | 400 | 12-26 | 460 | 410 | 12-26 |
350 | 190 | 505 | 460 | 16-26 | 520 | 470 | 16-26 |
400 | 216 | 565 | 515 | 16-30 | 580 | 525 | 16-30 |
450 | 222 | 615 | 565 | 20-30 | 640 | 585 | 20-30 |
500 | 229 | 670 | 620 | 20-33 | 710 | 650 | 20-33 |
600 | 267 | 780 | 725 | 20-36 | 840 | 770 | 20-36 |
700 | 292 | 895 | 840 | 24-36 | 910 | 840 | 24-36 |
800 | 318 | 1015 | 950 | 24-39 | 1025 | 950 | 24-39 |

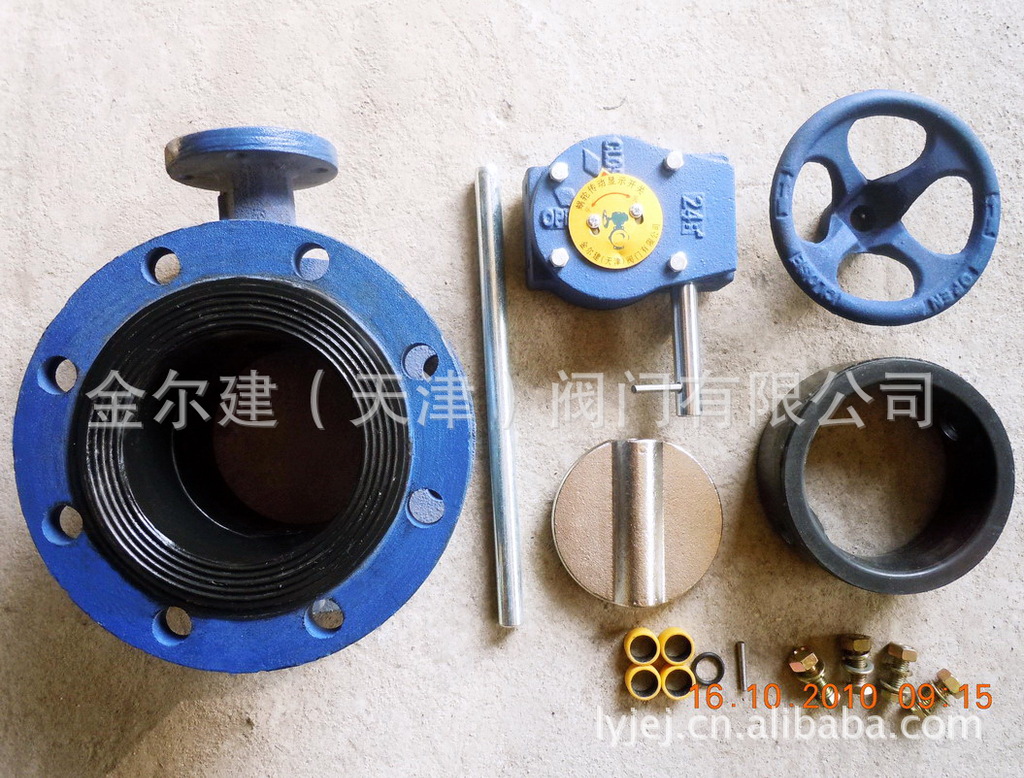

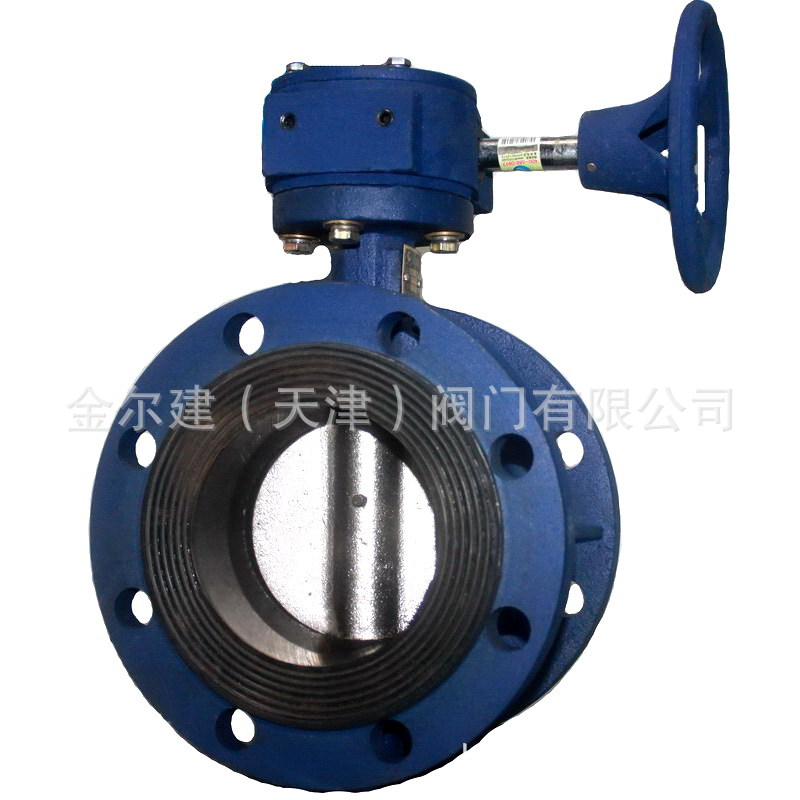

【优质产品图】：
