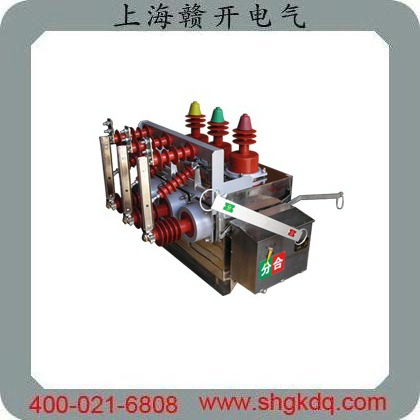

1.ZW10-12型户外高压真空断路器概述

     ZW10-12型户外高压真空断路器，主要用于10KV架空线路作为出线、分段及用户分界开关使用，断路器由开关本体及WDZK智能控制装置两部分组成。在环网供电线路中断路器作为分界开关使用，应配置双侧PT（一只可置开关本体）。选择WD·ZK-2型控制装置可分别检测两侧电压，实现故障自动隔离及网络重构功能。在环网供电或单向射线状供电线路中，荣基断路器作为出线开关时，配进线侧PT（可内置PT），选择WD·ZK-3型控制装置，可作为出线保护开关或重合器使用。断路器本体也可内置专用零序电流互感器，增加零序接地保护和报警功能，在单向射状供电方式中作为分段开关，分支开关或用户分界开关使用时，可选择内置单PT或内置单侧双PT自己择WD·ZK-3型控制装置，可实现故障自动隔离与故障定位功能。产品特点:1.采用永磁机构，该机构体积小，重量轻，结构简单，运动部件少，可靠性高。2.可根据使用场合不同灵活配置开关本体和控制器，实现各种不同保护要求。3.装置可实现手控，电控，红外控，遥控等多种控制手段，并可开通GPRS无线通讯进行远方监控。4.开关本体可内置PT，PT各相均有保险，安装方便，运行安全可靠。5.开关本体可内置零序电流互感器，实现接地故障保护和报警功能。

2.以下是对真空断路器的基本术语和各部分的具体介绍　

1.真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。　　目前国内主要依据标准为：JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》DL403-91《10～35kV户内高压断路器订货技术条件》　　这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：(1)绝缘水平：试验电压IEC中国1min工频耐压(kV) 28 42(极间、极对地)48(断口间)1.2/50冲击耐压(kV) 75 75(极间、极对地)84(断口间)(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。2.真空断路器的主要技术参数荣基真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。

3.真空断路器的机械特性

　（运行参数）序号机械特性参数单位ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40

1触头开距mm 11±1.0 10±1.0 11±1.0

2接触行程mm 4±1.0 3±0.5

3触头接触压力N 1500±200 3000±200 5000±300

4平均合闸速度m/s 0.6±0.2

5平均分闸速度m/s 1.1±0.2 1.1±0.3 1.1±0.3

6合闸弹跳时间ms <2

7分、合不同期性ms <2

8合闸时间ms <100

9分闸时间ms <60

10主回路直流电阻μΩ ≤60 ≤60 ≤20

11动静触头累积允许磨损厚度mm 3.0

　　为满足真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，荣基真空断路器须具有稳定、良好的机械特性。主要机械特性列于上表，亦以三种断路器技术指标为例。4.各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。

4.1开距

　　触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。

4.2触头接触压力

　　在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：

(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。

(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。

(3)抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。

(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。

4.3接触行程(或称压缩行程)

　　目前真空断路器毫无例外地采用对接式接触方式。动触头碰上静触头之后就不能再前进了，触头接触压力是由每极触头压缩弹簧(有时称作合闸弹簧)提供的。所谓接触行程，就是开关触头碰触开始，触头压簧施力端继续运动至会闹终结的距离，亦即触头弹簧的压缩距离，故又称压缩行程。

　　接触行程有两方面作用，一是令触头弹簧受压而向对接触头提供接触压力；二是保证在运行磨依后仍然保持一定接触压力，使之可靠接触。一般接触行程可取开距的20%～30%左右，10kV的真空断路器约为3～4mm。

　　真空断路器的实际结构中，触头合闸弹簧设计成即使处于分闸位置，也有相当的预压缩量，有预压力。这是为使合闸过程中，当动触头尚未碰到静触头而发生预击穿时，动触头有相当力量抵抗电动力，而不致于向后退缩；当触头碰接瞬间，接触压力陡然跃增至预压力数值，防止合闸弹跳，足以抵抗电动斥力，并使接触初始就有良好状态；随着接触行程的前进，触头间的接触压力逐步增大，接触行程终结时，接触压力达到设计值。接触行程不包括合闸弹簧的预压缩量程，它实际上是合闸弹簧的第二次受压行程。

4.4平均合闸速度

　　平均合闸速度主要影响触头的电磨蚀。如合闸速度太低，则预击穿时间长，电弧存在的时间长，触头表面电磨损大，甚至使触头熔焊而粘住，降低灭弧室的电寿命。但速度太高，容易产生合闸弹跳，操动机构输出功也要增大，对灭弧室和整机机械冲击大，影响产品的使用可靠性与机械寿命。平均合闸速度通常取0.6m/s左右为宜。

4.5平均分闸速度

　　断路器的分闸速度一般而言速度越快越好，这样可以使首开相在电流趋近于0前2～3ms时能开断故障电流；否则首开相不能开断而延续至下一相，原来首开相变为后开相，燃弧时间加长了，增加了开断的难度，甚至使开断失败。但分闸速度太快，分闸的反弹也大，反弹太大震动过剧亦容易产生重燃，所以分间速度亦应考虑这方面同素。分闸速度的快慢，主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。为了提高分闸速度，可以增加分闸弹簧的贮能量，也可以增加合闸弹簧的压缩量，这都必然需要提高操动机构的输出功和整机的机械强度，降低了技术经济指标。经过多年试验认为，10kV的真空断路器，平均分闸速度能保证在0.95～1.2m/s比较合适。

4.6合闸弹跳时间

　　合闸弹跳时间是断路器在会闹时，触头刚接触开始计起，随后产生分离，可能又触又离，到其稳定接触之间的时间。

　　这一参数国外的标准中都没有明确规定，1989年底电力司提出真空断路器合闸弹跳时间必须小于2ms。为什么合闸弹跳时间要小于2ms呢？主要是合闸弹跳的瞬间会引起电力系统或设备产生L.C高频振荡，振荡产生的过电压对电气设备的绝缘可能造成伤害甚至损坏。当合闸弹跳时；同小于2ms时，不会产生较大的过电压，设备绝缘不会受损，在关合时动静触头之间也不会产生熔焊。

4.7合、分闸不同期性

　　合闸的不同期性太大容易引起合闸的弹跳，因为机构输出的运动冲量仅由首合闸相触头承受。分闸的不同期性太大可能使后开相管子燃弧时间加长，降低开断能力。

　　合闸与分闸的不同期性一般是同时存在的，所以调好了合闸的不同期性，分闸的不同期性也就有了保证。产品中要求合分闸不同期性小于2ms。

4.8合、分闸时间

　　分、合闸时间是指从操动线圈的端子得电时刻计起，至三极触头全部合上或分离止的一段时间间隔。

　　合、分闸线圈是按短时工作制作设计的，合闸线圈的通电时间不到100ms，分闸线圈的不到60ms。分、合闸时间一般在断路器出厂时已调好，无须再动。

　　当断路器用在发电系统并在电源近端短路时，故障电流衰减较慢，若分闸时间很短，这时断路器分断的故障电流就可能含有较大的直流分量，开断条件更为恶劣，这对断路器的开断是很不利的。所以用于发电系统的真空断路器，其分闸时间尽可能设计长些为宜。

4.9回路电阻

　　回路电阻值是表征导电回路的联接是否良好的一个参数，各类型产品都规定了一定范围内的值。若回路电阻超过规定值时，很可能是导电回路某一连接处接触不良。在大电流运行时接触不良处的局部温升增高，严重时甚至引起恶性循环造成氧化烧损，对用于大电流运行的断路器尤需加倍注意。回路电阻测量，不允许采用电桥法测量，须采用GB763规定的直流压降法。

4.10触头系统

　　真空断路器的触头常采取对接式触头。因为一般的真空断路器在分闸状态下动静触头的距离只有16mm这么小的距离很难制作出其他形状的接触面，而且平直的接触面瞬间动作电弧的损伤也较小。真空断路器的优点之一是体积小，动静触头要在一个绝对真空的空间内动作，如果制作成其他的对接方式也会增加断路器自身的体积！

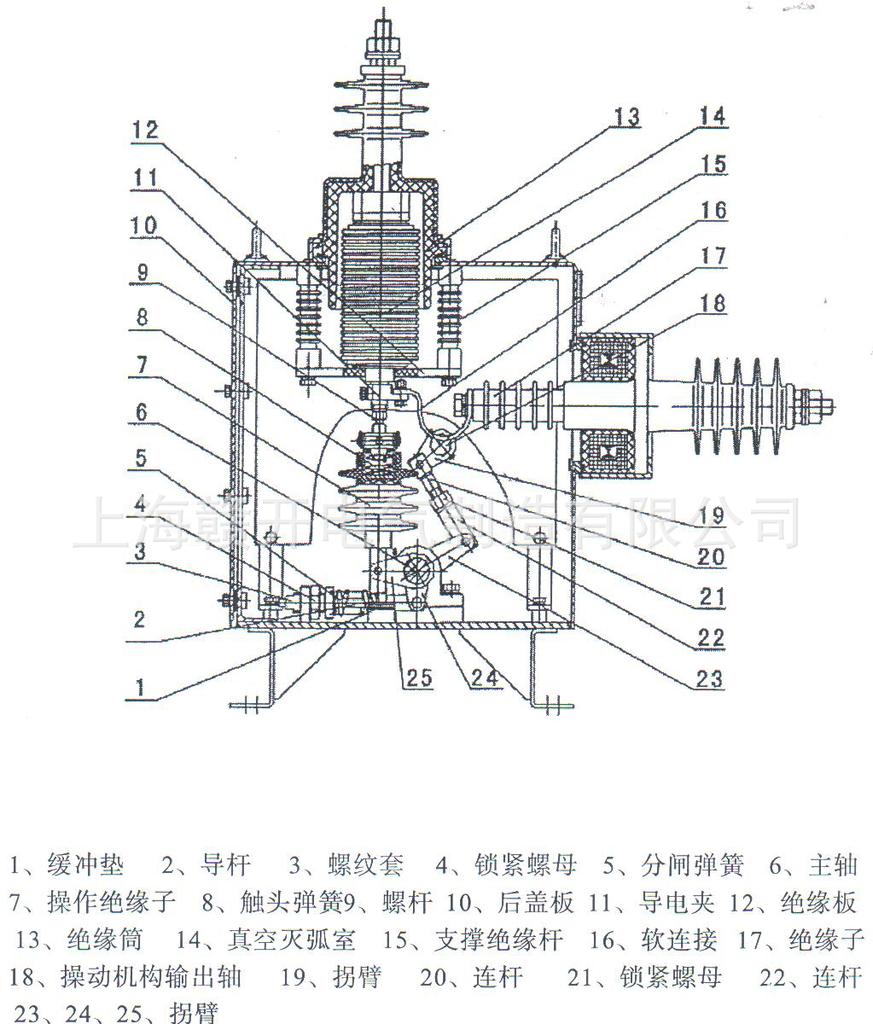

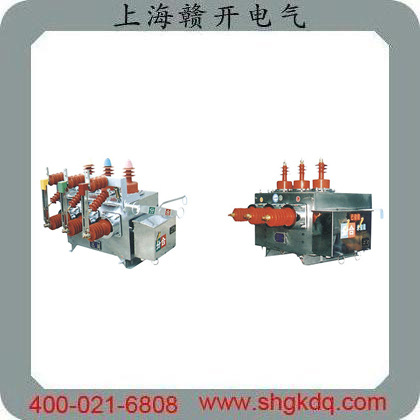

ZW10-12型断路器系三相交流户外高压开关设备，主要用于12kv电压等级，额定电流630a，额定频率50hz的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流，对电网进行切换和保护。
