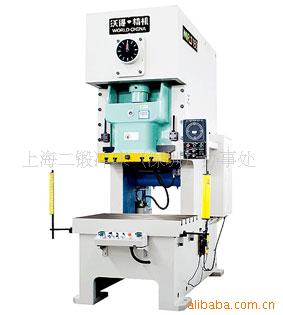

上海二锻JH21-110T系列开式固定台冲床

0台起批

￥0

点此议价

深圳市圣诺亚科技有限公司

深圳市宝安区观澜镇观澜大道316号银河新村B座6号

全部商品

查看联系方式

产品属性

图文详情

品牌推荐

品牌/型号

上海二锻冲床/JH21系列

类型

普通冲床

动力类型

电动

控制形式

人工

模柄孔尺寸

70*90（φmm*mm）

适用范围

通用

适用行业

通用

产品类型

全新

是否库存

是

公称压力

110（kn）KN

主电机功率

11（kw）kn

喉口深度

350（mm）mm

滑块行程

180（mm）mm

布局形式

立式

行程次数

作用对象材质

金属

■性能特点：
　　JH21系列压力机采用钢板焊接机身，刚性好，精度稳定，曲轴纵放，结构紧凑，外形美观；可采用干式或湿式组合式气动摩擦离合器、制动器、接合平稳，动作灵敏，噪声低。齿轮副浸油润滑；滑块采用矩形六面加长导轨，导向面青铜镶板，导向精度高、滑块内可设置进口液压超负荷保险装置（进口气动泵，进口高压油封），超载后自动复位，动作灵敏可靠。JH21-45T以上电动调节装模高度，滑块装设了上提式平衡缸（采用进口密封圈），气路采用安全双联阀控制。可配置气垫装置，自动送料装置，光电保护装置，可搭配各种自动化设备，符合冲床安全标准。
　　采用PLC控制，机器能实现急停、寸动、单次和连续冲压，通用性高；可配合自动送料装置，形成单机或多机自动冲压生产线，效率更高。

技术参数		代号R	单位 Unit	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125	JH21-160	JH21-200	JH21-250	JH21-315
滑块公称压力		Pe	KN	250	450	600	800	1250	1600	2000	2500	3150
公称力行程		Sp	mm	3	4	4	5	6	6	6	6	7
滑块行程		S	mm	80	120	140	160	180	200	250	250	250
行程次数	固定	n	times /min	100	80	70	60	50	45	45	30	30
行程次数	可变	n	times /min	60-100	50-80	45-70	40-60	35-50	30-45	25-45	20-30	20-30
封闭高度		H₂	mm	250	270	300	320	350	400	450	500	500
封闭高度调剂量		t	mm	50	60	70	80	90	100	110	120	120
滑块中心线至机距离		C1	mm	210	225	270	310	350	390	430	450	450
立柱距离		d1	mm	450	500	560	620	680	720	900	980	980
滑块底面尺寸	左右L×R	a	mm	360	410	480	540	620	700	880	950	950
滑块底面尺寸	前后F×B	b	mm	250	340	400	460	520	580	650	700	700
模柄孔尺寸	直径Dia	d	mm	40	50	50	50	70	70	70	70	70
模柄孔尺寸	深度	I	mm	65	60	70	65	90	100	100	130	130
工作台尺寸	左右L×R	C	mm	720	810	920	950	1070	1170	1390	1500	1540
工作台尺寸	前后F×B	D	mm	400	440	520	600	680	760	840	880	880
工作台板厚度		H₃	mm	80	110	130	140	155	165	180	190	190
工作台离地面距离		H₁	mm	780	800	900	900	900	900	920	920	1000
外形尺寸	前后F×B	A	mm	1346	1435	1540	1765	2040	2305	2690	2660	2720
	左右L×R	B	mm	945	1075	1200	1200	1320	1420	1540	1640	1680
	高H	H	mm	2120	2391	2570	2725	3035	3215	3810	3785	3865
地脚螺拴距离	前后F×B	a₁	mm	830	950	1100	1210	1510	1670	2020	2150	2140
地脚螺拴距离	左右L×R	b₁	mm	690	745	840	920	1040	1140	1360	1460	1500
电动机功率	型号			Y100L₂-4	Yl32S-4	Yl32S-4	Yl32M-4	Yl60M-4	Yl60L-4	Yl80M-4	Y200L₂-6	Y225M-6
电动机功率	功率		KW	3	5.5	5.5	7.5	11	15	18.5	22	30
重量(Approximate)			KG	2380	3500	5150	7950	10350	15400	20500	23600	27600
