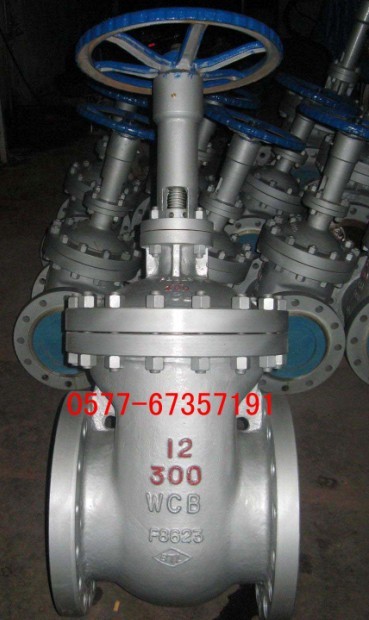

特性与规范
体系 | 设计与制造 | 结构长度 | 压力-温度额定值 | 连接方法 | 检验与试验 |
国标 | GB/T12234 | GB/T12221 | GB/T9131 | GB/T9113 | GB/T13927 |
美标 | API600 | ASMEB16.10 | ASMEB16.34 | ASMEB16.5 | API598 |
性能规范
| 试验压力 | 适用温度℃ | 适用介质 | ||||
壳体 | 密封 | WCB | WC9 | CF3,CF8 | CF3M,CF8M | ||
PN | 1.5PN | 1.1PN | ﹤﹦425 | ﹤﹦570 | 125-600 | 125-600 | 带颗粒及污垢流体油品、污水、蒸气、醋酸类介质硝酸类介质 |
主要零件材料
|
| ||||
阀体 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
阀盖 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
阀板 | WCB+13cr | WC9+HF | Cr5Mo+HF | CF3,CF8 | CF3M,CF8M |
支架 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
阀棒 | 13cr | 25Cr2Mov | Cr5Mo | CF3,CF8 | CF3M,CF8M |
垫片 | 缠绕垫片304+石墨 | 缠绕垫片 | |||
304+PTFE | 316+ PTFE | ||||
填料 | 增强柔性石墨 | 304+石墨 PTFE或柔性石墨 L316+石墨 | |||
特性比较表
序号 | 工况条件 | 本专利平板阀 | 常用平板阀 | 通用楔式闸阀 |
1 |
|
| 没有刮的功能,污垢 |
|
2 |
| 能切断纤维状污垢并能刮尽污垢不会造成内泄漏 | 不能切断纤维状污垢。 |
|
3 |
| 因采用特殊开关机构即使压力近于零也能自密封 | 平板是浮动靠介质压力 |
|
4 | 当密封付正常磨损后 |
|
|
|
5 | 当介质温度大于400℃时 | 适用于介质温度﹥﹦570℃ |
|
|
6 |
| 仅为相等压力,相等口径阀门开关力矩的1/2 | 没有采用专利产品的开关机构。故力矩较大 |
|
7 |
|
|
| 会产生楔式闸板卡死形成打不开现象 |
8 | 当阀门底部留有污垢时 |
|
| 没有排污口,当污垢多时闸板下不来 |
本闸阀具有极强的密封性,即使管道介质中带有颗粒状的污物对密封面也不会产生任何影响,并能彻底刮尽粘贴再密封面上的各种污物,能自动排污,能自动补偿密封副的磨损,开关灵活,轻松省力等特点。
外形及连接尺寸Main external and connecting dimensions
公称压力MPa | 公称通径 | 外形及连接尺寸 | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | D0 | ||
Z44H-1.6 | 40 | 240 | 145 | 110 | 85 | 16-3 | 4-18 | 290 | 200 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 345 | 220 | |
65 | 270 | 180 | 145 | 120 | 18-3 | 4-18 | 360 | 240 | |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 385 | 280 | |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 430 | 300 | |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 | 320 | |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 | 350 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 765 | 400 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 895 | 450 | |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 500 | |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1200 | 550 | |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1400 | 600 | |
450 | 650 | 640 | 585 | 545 | 40-4 | 20-30 | 1500 | 650 | |
500 | 700 | 705 | 650 | 608 | 44-4 | 20-34 | 1630 | 700 | |
600 | 800 | 840 | 770 | 718 | 48-5 | 20-41 | 1830 | 800 | |
700 | 900 | 910 | 840 | 788 | 50-5 | 24-41 | |||
800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-41 | |||
公称压力 | 公称通径 | 外形及连接尺寸 | |||||||
L | D | D1 | D2 | b-f | Z-od | H | D0 | ||
Z44H-2.5 | 40 | 240 | 145 | 1 10 | 85 | 18-3 | 4-18 | 290 | 200 |
50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 345 | 220 | |
65 | 270 | 180 | 145 | 120 | 22-3 | 8-18 | 360 | 240 | |
80 | 280 | 195 | 160 | 135 | 22-3 | 8-18 | 385 | 280 | |
100 | 300 | 230 | 190 | 160 | 24-3 | 8-23 | 430 | 300 | |
125 | 325 | 270 | 220 | 188 | 28-3 | 8-25 | 520 | 320 | |
150 | 350 | 300 | 250 | 218 | 30-3 | 8-25 | 610 | 350 | |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 765 | 400 | |
250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 900 | 450 | |
300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1130 | 500 | |
350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1250 | 550 | |
400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1430 | 600 | |
450 | 650 | 660 | 600 | 555 | 50-4 | 20-34 | 1520 | 650 | |
500 | 700 | 730 | 660 | 510 | 52-4 | 20-41 | 1650 | 700 | |
600 | 800 | 840 | 770 | 718 | 56-5 | 20-41 | 1850 | 800 | |
700 | 900 | 955 | 875 | 815 | 60-5 | 24-48 | 170 | ||
800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-48 | 200 | ||
Z44H-4.0 | 40 | 200 | 145 | 1 10 | 85 | 18-3 | 4-18 | 360 | 76 |
50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 385 | 88 | |
65 | 280 | 180 | 145 | 120 | 22-3 | 8-18 | 360 | 1410 | |
80 | 310 | 1 95 | 160 | 135 | 22-3 | 8-18 | 385 | 121 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 430 | 150 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 530 | 176 | |
150 | 450 | 300 | 250 | 218 | 30-3 | 8-25 | 620 | 204 | |
200 | 550 | 375 | 320 | 282 | 38-3 | 12-30 | 780 | 260 | |
250 | 650 | 445 | 385 | 345 | 42-3 | 12-34 | 900 | 313 | |
Z44H-6.4 | 40 | 240 | 165 | 125 | 95 | 24-3 | 4-23 | 300 | 76 |
50 | 250 | 175 | 135 | 1405 | 26-3 | 4-23 | 370 | 88 | |
65 | 280 | 200 | 160 | 130 | 28-3 | 8-23 | 385 | 1 10 | |
80 | 310 | 210 | 170 | 140 | 30-3 | 8-23 | 400 | 121 | |
100 | 350 | 250 | 200 | 168 | 32-3 | 8-25 | 460 | 150 | |
125 | 400 | 295 | 240 | 202 | 36-3 | 8-30 | 570 | 176 | |
150 | 450 | 340 | 280 | 240 | 38-3 | 8-34 | 660 | 204 | |
200 | 550 | 405 | 345 | 300 | 44-3 | 12-34 | 820 | 260 | |
250 | 650 | 470 | 400 | 352 | 48-3 | 12-41 | 1000 | 313 | |
订货须知:
一、①Z44H耐磨双闸板平板闸阀产品名称与型号②Z44H耐磨双闸板平板闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z44H耐磨双闸板平板闸阀型号,请按Z44H耐磨双闸板平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
