一、适用范围、使用条件及分类：

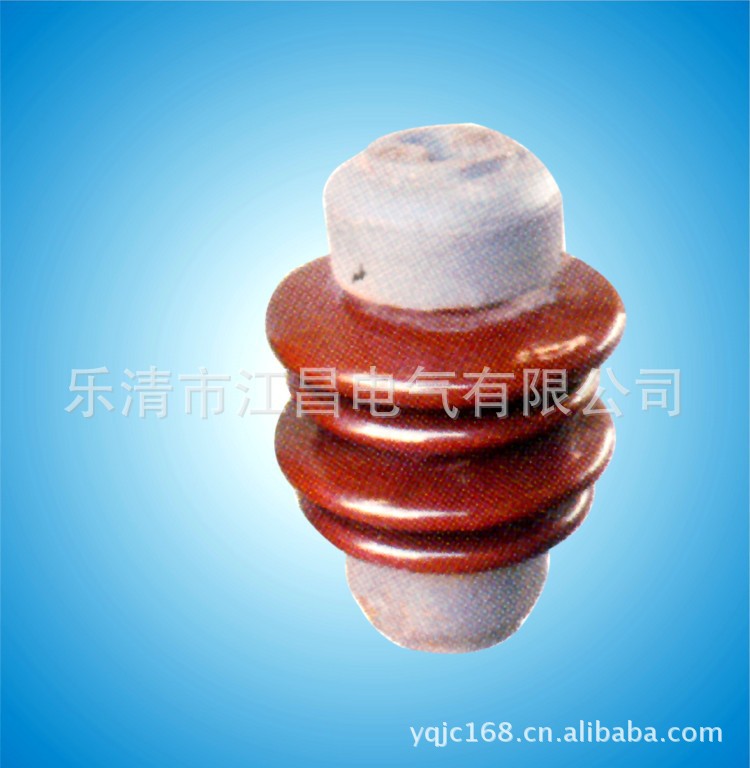

户外棒形支柱瓷绝缘子适用于工频交流系统标称电压35～750kV变电、配电装置和电站电气设备中作为导电部分的绝缘和支持。绝缘子安装地点海拔不超过1000m，周围环境温度为-40℃～+40℃。
按使用环境大气的清洁程度，绝缘子分普通型、耐污型和耐重污型三种。
二、技术参数
型号 | 额定
电压kV | 系统标
称电压kV | 破坏负荷不小于 | 爬电
距离mm | 图号 | 伞数 | 主要尺寸mm | 重量kg |
弯曲
kN | 扭转
kN·m | 总高H | 最大伞径D | 上安装孔 | 下安装孔 |
a1 | d1 | a2 | d2 |
ZSW1-12/4 | 12 | 10 | 4 | | 400 | 16 | 3/3 | 200 | 140 | 70 | 2-11 | 36 | 2-M18 | 4 |
ZSW1.1-24/10 | 24 | 20 | 10 | | 600 | 18 | 3/2 | 350 | 200 | 140 | 4-M12 | 210 | 4-Ф18 | 18.5 |
ZSW1-40.5/4 | 40.5 | 35 | 4 | 1.5 | 875 | 18 | 4/4 | 440 | 208 | 140 | 4-M12 | 180 | 4-Ф14 | 20.6 |
ZSW1-40.5/4L | 40.5 | 35 | 4 | 1.5 | 875 | 17 | 4/4 | 450 | 208 | 140 | 4-M12 | 140 | 4-M12 | 21 |
ZSXW1-40.5/4L | 40.5 | 35 | 4 | 1.5 | 875 | 17.1 | 4/4 | 450 | 208 | 140 | 4-M12 | 140 | 4-M12 | 21 |
ZSW1.1-40.5/10 | 40.5 | 35 | 10 | 3 | 875 | 18 | 4/4 | 445 | 215 | 140 | 4-M12 | 180 | 4-Ф14 | 25.5 |
ZSW1-72.5/4L | 72.5 | 66 | 4 | 1.5 | 1815 | 17 | 8/7 | 760 | 210 | 140 | 4-M12 | 140 | 4-M12 | 40.5 |
ZSXW1-72.5/4L | 72.5 | 66 | 4 | 1.5 | 1815 | 17.1 | 8/7 | 760 | 210 | 140 | 4-M12 | 140 | 4-M12 | 40.5 |
ZSW3-72.5/8 | 72.5 | 66 | 8 | 3 | 1815 | 18 | 8/7 | 760 | 225 | 140 | 4-M12 | 180 | 4-Ф14 | 38.2 |
ZSW3-72.5/8L | 72.5 | 66 | 8 | 3 | 1815 | 17 | 8/7 | 760 | 225 | 140 | 4-M12 | 140 | 4-M12 | 39.6 |
