低价供应户内高压隔离开关GN12-12C/400A
|
| | | 1 产品型号及名称

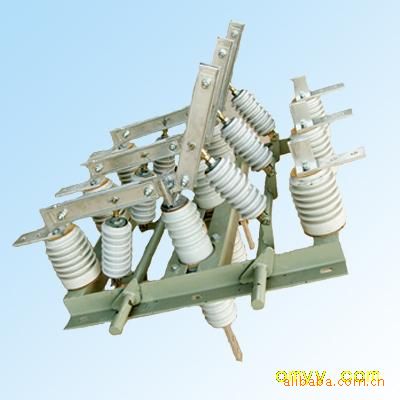

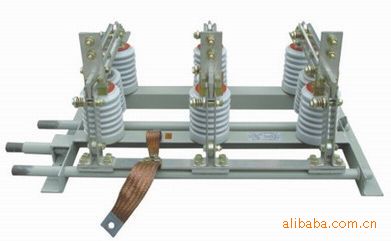

GN19-12系列户内交流高压隔离开关
GN19-12C系列户内交流高压隔离开关
2 主要用途
GN19-12系列户内交流高压隔离开关（以下简称“隔离开关”）用于交流50Hz、电压12kV的三相电力系统，作有电压无负载的情况下分、合电路之用。
配用CS6-1型人力操作机构。
隔离开关分平装结构式、穿墙结构式、平装结构式上加装带电显示装置型式三种。 |
|
|
|
| | | 1 周围空气温度：上限+40℃，下限-30℃ ；
2 海拔：≤1000m（若海拔增高，则额定绝缘水平相应提高）；
3 相对湿度：日平均值不大于95%，月平均值不大于90%；
4 无经常性剧烈震动；
5 污秽等级：Ⅲ级；
6 没有火灾、爆炸危险及化学腐蚀的场所。 |
|
|
|
| | | 型号 | 额定电压（KV） | 额定电流（A） | 4S额定短时耐受电流（有效值）（KA） | 额定峰值耐受电流（KA） | GN19-12/S400-12.5 | 12 | 400 | 12.5 | 31.5 | GN19-12/S630-20 | 12 | 630 | 20 | 50 | GN19-12/S1000-31.5 | 12 | 1000 | 31.5 | 80 | GN19-12/S1250-31.0 | 12 | 1250 | 31.5 | 80 | GN19-12C/S400-12.5 | 12 | 400 | 12.5 | 31.5 | GN19-12C/S630-20 | 12 | 630 | 20 | 50 | GN19-12C/S1000-31.5 | 12 | 1000 | 31.5 | 80 | GN19-12C/S1250-31.5 | 12 | 1250 | 31.5 | 80 |
|
|
|
|
| | | 产品型号 | A | B | C | GN19-12/400 | 450 | 436 | 4-14×24 | GN19-12/630 | 490 | 436 | 4-14×24 | GN19-12/1000/1250 | 510 | 530 | 4-18×28 | GN19-12C/400 | 460 | 625 | 4-14×24 | GN19-12C/630 | 460 | 625 | GN19-12C/1000/1250 | 505 | 745 | 4-18×28 |
|
|
|
|
