型号GN19-12CST/400A ­

额定电压12K（V）额定电流400-1250（A）

1、产品适用范围：

1.1 GN19ST-12系列户内高压隔离开关（以下简称隔离开关）为额定电压12千伏，

三相交流50赫兹的户内装置。

使用环境条件如下：

a.海拔高度不超过1000米；

b.环境温度不高于+40℃，不低于-30℃；

c.相对湿度不大于90％（+25℃）时；

 1.2隔离开关不适用于；

a.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。

b.安装场所应无频繁的剧烈振动。

2、技术参数：

隔离开关主要参数列于表1
表1

3、主要结构：

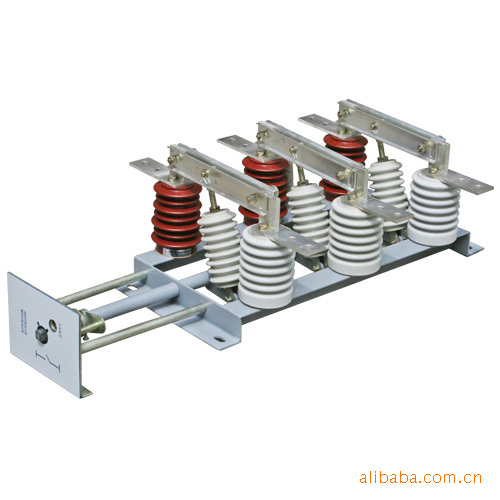

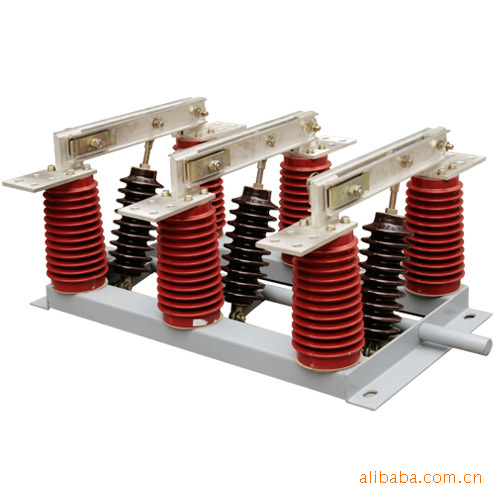

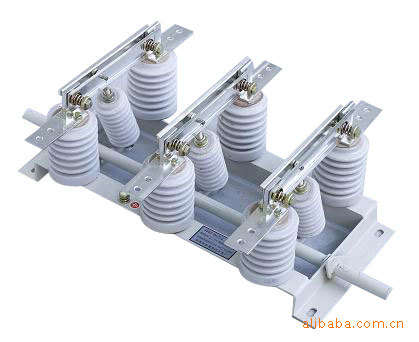

GN19-12ST/400、630、1000、1250型隔离开关的每相导电部分通过三个支柱绝缘子固定在底架上，GN19-10CST/400、630、1000、1250型三相平行安装，导电部分由触刀和静触头组成，每相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1（T）型操动机构相连，操动机构与连动杆（用户自备）接至辅助开关一起连动。

导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽型图片组成，它不仅增大了触刀散热面积，对降低升温有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销（螺栓）安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。GN19-12ST/1000、1250及GN19-12CST/1000、1250在接触安装有磁锁压板，加磁锁压板的目的是；当短路电流通过时加强了两槽型触刀之间的吸引力。亦增加了接触处的接触压力，因而提高了开关触头的动热稳定性。GN19-12ST/400、630安装隔离开关极限通过电流较小，刀片距离较近，因此结构上无磁锁板。

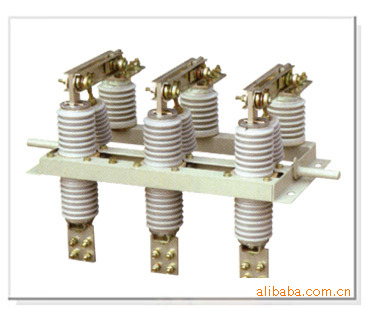

GN19-12ST/630、1250及GN19-12CST/630、1250是为了适应双进线及双出线而设计的平装式和穿墙式隔离开关，为安全起见，两组触刀之间设有互锁装置，互锁装置分为互动式和单动式。

底架装配：由底架主轴、限值板（停档）组成，限位板主要用来保证导电触刀“分”“合”时得到所要求终点位置的。

­

­
