电子天车秤

OCS-KW系列电子天车秤是通过在原有起重机械（即通常所说的天车）的基础上进行技术改造、加装称重传感器和称重仪表等而专门用于被吊物件处于悬挂状态下进行称重计量的电子装置，它由秤体机械系统和仪表电气系统两部分组成。

OCS-KW系列电子天车秤是一种非标电子衡器，其设计的重点和难点是确定秤体结构方案，根据作业现场的不同和天车吨位、构造的差异以及必须达到的计量性能，秤体结构设计方案也不同。具体选用何种秤体结构方案，通常取决于下列因素：能够满足使用精度要求、尽可能不改变原有天车起吊性能、改造成本易于接受、产品独立性和通用性强、便于设备的安装维护。

1 秤体结构设计方案和称重传感器选型

实践中常见的秤体结构设计方案有以下几种：

1.1　最常用的秤体结构方案--传感器轴压式秤体结构方案

传感器轴压式秤体结构设计方案通常有辅轴挂板轴压式（图2-1）和直接轴压式（图2-2）两种。该方案突出特点是：不改变天车的基本结构，不会降低原天车的安全系数和提升高度，实现实时准确计量，静态标定精度0.1%F.S，系统综合精度0.3%～1%F.S。

与直接轴压式方案相比，辅轴挂板轴压式方案的优势是传感器安装更换方便快捷、防护容易，使用可靠耐久，在75t及75t以下的天车改造电子秤实践中被广泛采用。

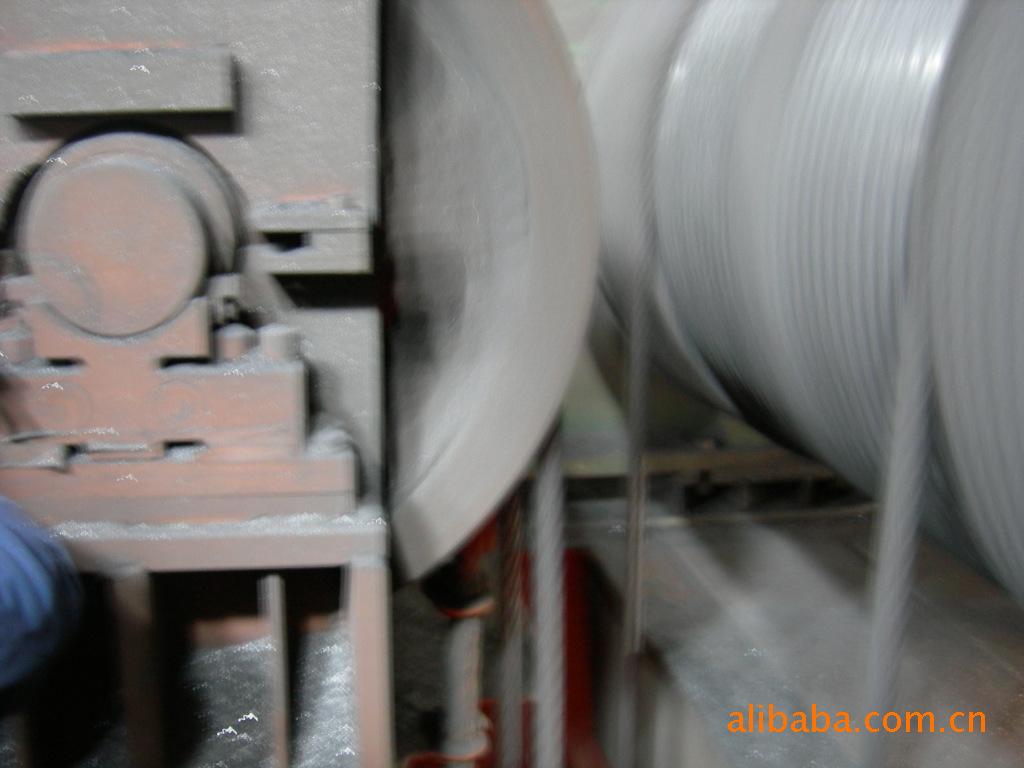

(图2-1)  辅轴挂板式秤体改造方案

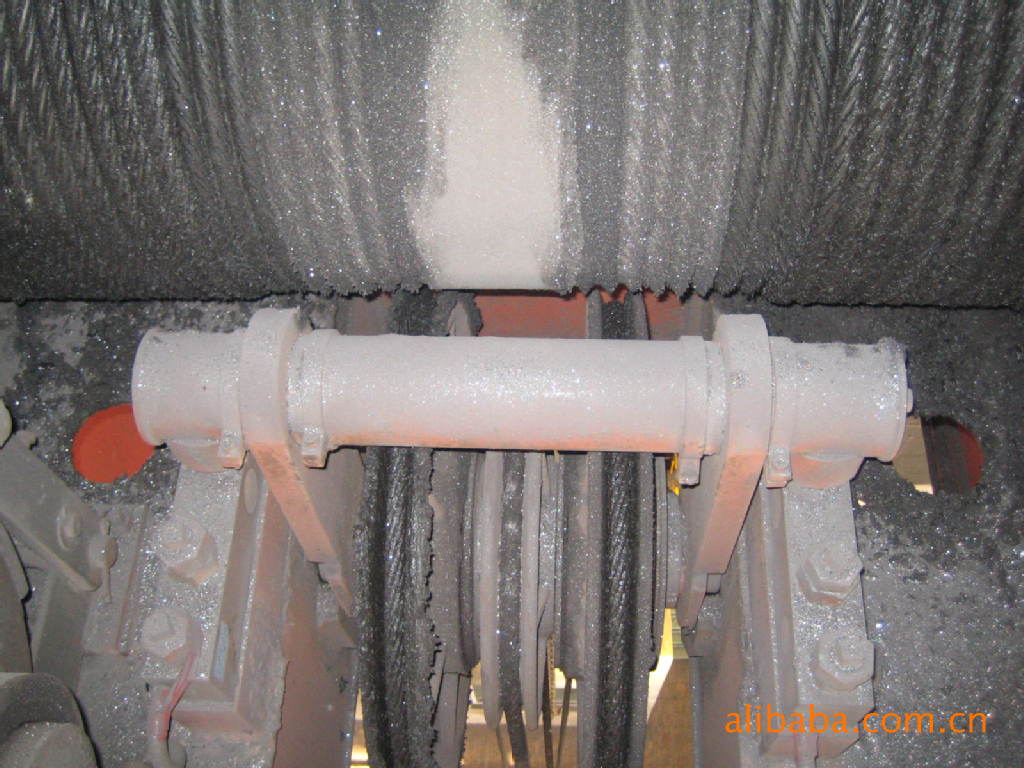

(图2-2) 直接轴压式秤体改造方案

轴压式秤体结构方案所采用的传感器为QS-KW系列鱼背面承载桥式传感器（图2-3），其特点为承载面圆弧R能适应不同轴径，能够保证轴受载弯曲变形或安装水平度稍有偏差时仍能保持很高的计量精度。为满足冶金等行业高温作业需要，QS-KW系列传感器除了可以采用进口高温贴片而设计为耐高温传感器（最高耐温250℃），现场安装时还必须充分考虑传感器的其它防护措施。

           用户具体选型可电话垂询。 13803146630

           产品设备保修一年，可提供上门服务。
