联接网口就可以控制了，不用发送卡

1．四个输出端口，接线顺序为GND、CLK、DAT、LAT、EN，将灯具的信号线正确连接，没有的信号线不用接。

2．目前可以控制的驱动芯片有LPD6803，LPD8806，LPD6813,TLS3001，TLS3002，TM1812, TM1809，TM1804，TM1803，DMX512，WS2801，P9813, SM16716, APA102，DM412，DM413，DM114，DM115，DM13C, DM134, DM135, DM136, 74HC595, 6B595，MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A，ST2221C, XLT5026,ZQL9712, ZQL9712HV等。

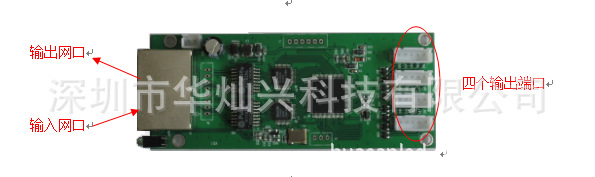

3．用网线连接电脑网卡（或脱机主控）到LED接收控制卡的输入网口(LED接收控制卡俗称分控)，靠近指示灯的那个以太网接口为输入网口，另一个为输出网口。输出网口连接到下一个接收卡的输入网口，如此链接下去，直到最后一个。

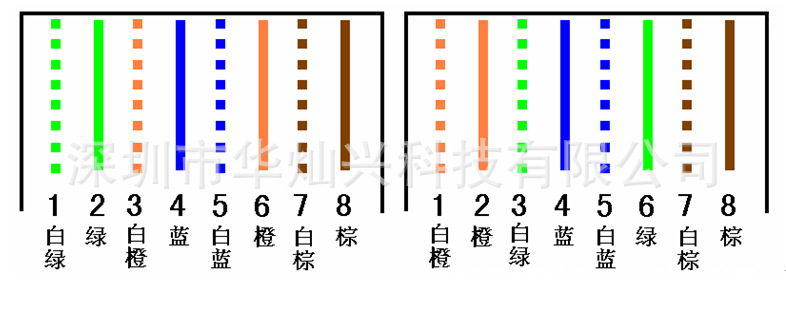

4．PCB注明V2.0及以后的分控，交叉和平行网线都可以，而之前的必须使用交叉网线。平行网线是指网线的两端都按照T568A接；交叉网线是指网线的一端按照T568A接，另一端按照T568B接。

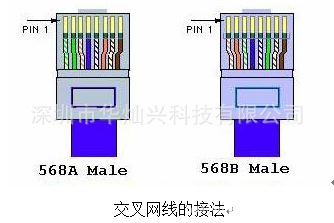

交叉网线的接法

5．一块接收卡控制端口数１－４任意，联机使用时最多控制3412个像素点，每个端口最多控制的像素点数为3412除以实际使用端口数；脱机使用时最多控制2560个像素点，每个端口最多控制的像素点数为2560除以实际使用端口数。在使用一个端口时，四个端口输出一样；在使用两个端口时，第三口与第一口输出一样，第四口与第二口输出一样。

6.联机使用时，电脑网卡IP不要自动获取，指定一个固定IP，子网掩码为255.255.255.0，其它项不用设置。

若有多张网卡，IP地址的前三个字节不能相同，也就是说不能在同一个网段，最后一个字节取值范围为1—254。

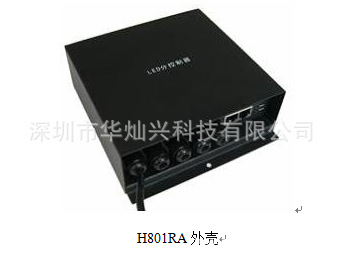

7．给接收卡通电，不带外壳时输入电压为5-24V，电源插座在以太网接口旁边，后面标有正负；若带外壳并内置直流电源，则输入电压为100-240V。网口座旁边有两个指示灯，上面一个表示电源，下面一个指示信号。

8．接收卡所控的灯具发生变化时，需要从电脑或主控发送配置信息。联机播放软件《LED演播软件》在单击“播放”按钮时会发送配置信息，脱机主控在上电时会发送配置信息。所以在正常播放时添加接收卡，需要重新播放或将主控重上电。接收卡会自动保存这些信息，在断电后再启动时，就不再需要主控发送了。

9．启动软件，设置布线和各个参数。

10．灰度网格测试，编排节目播放。

11．对于超大分辨率LED灯光屏，如显示器分辨率为1280X768，而LED灯光屏为8192 X 64、64 X 8192，必须使用后台播放，注意后台播放不支持多窗口。单击软件菜单“控制”—“后台播放”即可。

12．H802RA是H801RA的加密版本，通过连接电脑网口，设置上电次数。若需要加密功能，在订购时写上H802RA或注明H801RA加密均可。若没有特别说明，一般按不带加密功能的版本发货。
