HG 系列/四列式高组装滚珠直线导轨
滚珠直线导轨/华一HYR系列直线方轨/HIWIN-HG系线性滑轨ABBA直线导轨BRH系列
直线导轨HYH25CA；导轨宽23高22；滑块宽48高34.5长84
丽水市华一自动化技术有限公司直线导轨HYH25CA
组件尺寸：高度H 40mm宽度W 48mm；
导轨尺寸： 宽度WR23mm 高度HR20mm；导轨重量3.21Kg/m，原条长度4 M（可根据客户需求切割）
滑块尺寸：宽度W 48mm高度34.5mm长度L 84mm L158mm；滑块重量0.47Kg。
HYR…CA/HGH…CA HY导轨系列，高组装， 四方型/法兰型，重负荷，上琐式
HY系列主要用于机械加工中心NC车床磨床 精密加工机重型切削机 大理石切割机自动化装置等这些大型设备
现货型号有：
HYR20CA HYR25CA HYR30CA
HYH20CA HYH25CA HYH30CA
HGW20CA HGW25CA HGW30CA
HY/HG系列——滚珠线性滑轨
HY/HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合最优化
结构设计的超重负荷精密线性滑轨，相较于其他的线性滑轨提升了负荷与刚性
能力；具备四方向等负载特色、及自动调心的功能，可吸引安装面得装配误差，
得到高精度的诉求。高速度、高负荷、高刚性与高精度话概念已成为未来世界
工业产品发展的趋势，丽水市华一自动化技术有限公司HYH四列式超重负荷
线性滑轨，即为基于此理念开发之产品。
HY/HG(与上银通配)系列线性滑轨的特点：
1.自动调心
来自圆弧沟槽的DF(45°~-45°)组合，在安装的时候，借由钢珠的弹性形变
及接触点的转移，即使安装面多少有点偏差，也能被线性导轨滑块内部吸收，
产生自动调心能力之效果而得到高精度稳定的平滑运动。
2.具有互换性
由于对生产制造精度的严格管理，线性滑轨尺寸能维持在一定的水准内，且滑块
有保持器的设计以防止钢珠脱落，因此部分系列精度具可互换性，客户可依需要
订购滑轨和滑块，亦可分开储存滑轨及滑块，以减少储存空间。
3.所以方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的
两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压
以提高刚性。
HY/ HG系列线性滑轨的应用:（凡是直线运动上的自动化都可以用到）
丽水市华一自动化技术有限公司的线性导轨 HY系列主要用于：机械加工中心
NC车床磨床，雕刻机，精密加工机重型，切削机，大理石切割机自动化装置
等这些大型设备
CNC车床、加工车床、电火花加工机床、各种磨床、切齿机床、冲压机、
包装机械、医疗机械、木工机械、食品机械、办公设备、精密测试仪、
工具磨床、平面磨床、电子机械、纺织机械、印刷机械、包装机械、
半导体机械、机械手和汽车制造设备等相关设备。
丽水市华一自动化技术有限公司
专业生产 直线导轨/线性方轨
销售部：
郑闪：18957066578 / 0578-2989988
传真：0578-2988335
QQ：1263924145
Emai：lishuihuayi@hotmail.com

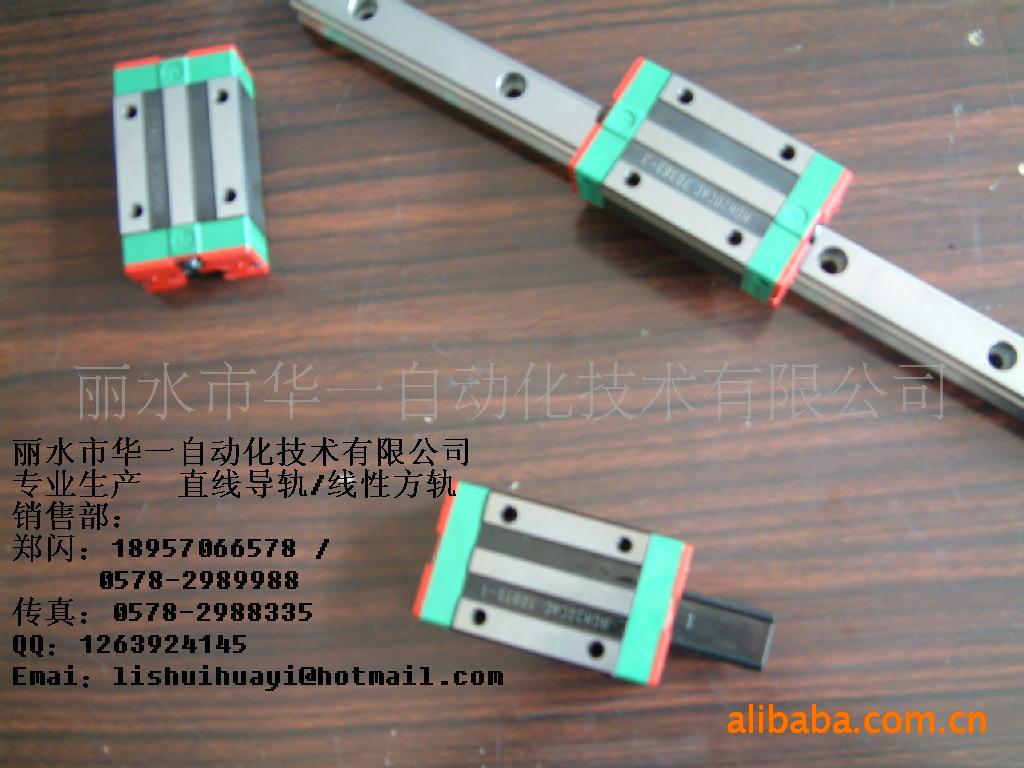

此图为厂家实拍：
