一、 概述
YK1024F可编程智能频率表,采用高精度进口芯片组,能够、稳定的测量电网中的频率电参数。即可用于本地显示,可与工控设备连接,组成测控系统。
YK1024F仪表可具有RS-485通讯接口,采用标准的Modbus-RTU协议;可选带继电器报警输出、开关量输入、模拟量输出。根据不同要求,通过仪表面板按键,对变比、报警、通讯等参数进行设置;具有人性化的操作菜单和最佳的人机组网界面。
YK1024F可编程智能智能频率表,具有极高的性价比,可以直接取代常规电力变送器测量仪表,可作为一种先进的智能化,数字化的前端采集元件。该仪表已广泛应用于各种控制系统,SCADA系统、能源管理系统、工矿企业等。

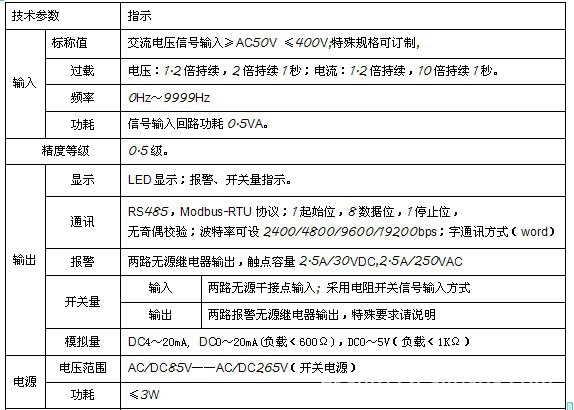

二、技术参数

三、安装指南:
1、外形及安装开孔尺寸
仪表外形 | 外形尺寸 | 开孔尺寸 |
单位:mm | 宽 | 高 | 深 | Width | High |
5槽形 | 96 | 48 | 112 | 92 | 44 |
72方形 | 74 | 74 | 95 | 67 | 67 |
80方形 | 84 | 84 | 95 | 76 | 76 |
96方形 | 96 | 96 | 90 | 90 | 90 |
42方形 | 120 | 120 | 90 | 107 | 107 |
46槽形 | 120 | 60 | 125 | 116 | 56 |
16槽形 | 160 | 80 | 125 | 151 | 76 |

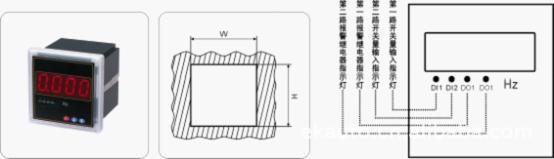

2、仪表及开孔示意图:

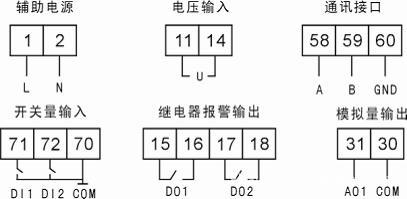

3、接线端子图:
