浙江远东高中压阀门有限公司安全阀系列之A47H带扳手弹簧微启式安全阀
A47型弹簧带扳手微启式安全阀
A47H-16C 25C 40C用途
本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。

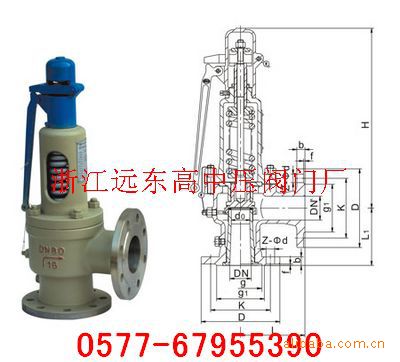

外形尺寸和连接尺寸
| 公称通径 DN | do | D Nˊ | L | L1 | ≈H |
| 20 | 15 | 20 | 100 | 85 | 298 |
| 25 | 20 | 25 | 100 | 85 | 298 |
| 32 | 25 | 32 | 115 | 100 | 310 |
| 40 | 32 | 40 | 120 | 110 | 315 |
| 50 | 40 | 50 | 135 | 120 | 377 |
| 65 | 50 | 65 | 140 | 130 | 415 |
| 80 | 65 | 80 | 160 | 135 | 420 |
| 100 | 80 | 100 | 170 | 160 | 539 |
| 125 | 100 | 125 | 190 | 190 | 624 |
| 150 | 125 | 150 | 205 | 195 | 636 |
| 200 | 150 | 200 | 240 | 230 | 772 |
| 250 | 200 | 250 | 350 | 320 | 970 |
A47H-64C 100C用途
本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。
外形尺寸和连接尺寸
| 公称通径 DN | do | D Nˊ | L | L1 | ≈H |
| 20 | 15 | 20 | 100 | 95 | 301 |
| 25 | 20 | 25 | 100 | 95 | 301 |
| 32 | 25 | 32 | 115 | 105 | 312 |
| 40 | 32 | 40 | 135 | 115 | 366 |
| 50 | 40 | 50 | 160 | 130 | 401 |
| 65 | 50 | 65 | 175 | 160 | 570 |
| 80 | 65 | 80 | 175 | 160 | 565 |
| 100 | 80 | 100 | 190 | 180 | 597 |
| 150 | 100 | 150 | 280 | 260 | 738 |
安全阀的选用原则:
1、蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀0490系列；
2、液体介质用安全阀，一般选用微启式弹簧安全阀0485系列；
3、空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；
4、液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；
5、采油井出口用安全阀，一般选用先导式安全阀；
6、蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀
7、若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；
8、若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时，应选用带散热器的安全阀；
9、若安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管安全阀；
10、若介质具有腐蚀性时，应选用波纹管安全阀，防止重要零件因受介质腐蚀而失效。
11、安全阀的安装和维护应注意以下事项施工、安装要点 1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求.1.各种安全阀都应垂直安装。
12、安全阀出口处应无阻力，避免产生受压现象。
13、安全阀在安装前应专门测试，并检查其官密封性。
14、对使用中的安全阀应作定期检查。
