A42Y-160/320型弹簧全启封闭式高压安全阀

0台起批

￥100

中国温州

产品属性

图文详情

品牌推荐

品牌/型号

远东/A42Y

公称通径

50（mm）mm

连接形式

法兰

浙江远东高中压阀门有限公司安全阀系列之A42Y-160/320弹簧全启封闭式高压安全阀

A42Y-160/320型弹簧全启封闭式高压安全阀

用途
　　A42Y-160/320C型适用于工作温度≤200℃的空气、氮氢混合气等介质的设备和管路上。A42Y-160P/R、A42Y-320P/R型适用于工作温度≤200℃有腐蚀性气体的设备和管路上，作为超压保护装置。
　　连接法兰按JB/T2769-92的标准。

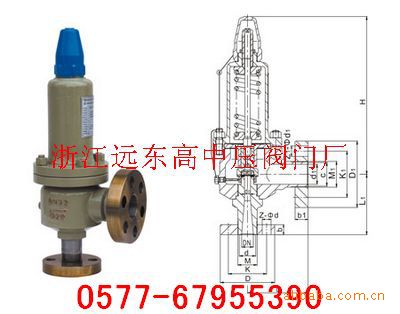

主要连接尺寸

型号	公称通径 DN	do	d	M	D	K	Z-φd	b	d1	C	M1	D1	K1	Z1-φd	b1	L	L1	≈H
A42Y-160	15	8	20	M24×2	95	60	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	25	12	28	M33×2	105	68	3-18	20	40	47	M52×2	165	115	6-26	28	130	135	314
	32	15	37	M42×2	115	80	4-18	22	50	59	M64×3	165	115	6-26	32	150	150	390
	40	20	47	M52×2	165	115	6-26	28	65	74	M80×3	200	145	6-29	40	180	165	495
	50	25	59	M64×3	165	115	6-26	32	80	94	M100×3	225	170	6-33	45	190	190	510
A42Y-320	15	8	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10	32	M36×2	110	75	3-18	22	29	37	M42×2	115	80	4-18	22	95	100	263
	25	12	35	M42×2	115	80	4-18	22	40	47	M52×2	165	115	6-26	28	130	135	314
	32	14	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	150	390
	40	18	58	M64×3	165	115	6-26	32	65	74	M80×3	200	145	6-29	40	180	165	495
	50	23	70	M80×3	200	145	6-29	40	80	94	M100×3	225	170	6-33	45	190	190	510
A42Y-400	32	15	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	150	397

安全阀的选用原则:

1、蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀0490系列；

2、液体介质用安全阀，一般选用微启式弹簧安全阀0485系列；

3、空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；

4、液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；

5、采油井出口用安全阀，一般选用先导式安全阀；

6、蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀

7、若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；

8、若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时，应选用带散热器的安全阀；

9、若安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管安全阀；

10、若介质具有腐蚀性时，应选用波纹管安全阀，防止重要零件因受介质腐蚀而失效。

11、安全阀的安装和维护应注意以下事项施工、安装要点　1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求.1.各种安全阀都应垂直安装。

12、安全阀出口处应无阻力，避免产生受压现象。

13、安全阀在安装前应专门测试，并检查其官密封性。

14、对使用中的安全阀应作定期检查。

浙江远东高中压阀门有限公司专业生产各类高中压阀门，包括安全阀，调节阀，油田阀门等特种阀门，在此不做详细介绍。
