UGD光电液位计

1概述：
    UGD光电液位计是结合我国石油、化工、冶金、医药、食品等行业的现场情况，自行研制的具有自主知识产权的新一代智能化液位测量仪表。由于这种仪表在测量方法上与传统的测量方法完全的不同使得其在测量精度上是目前世界上所有物位测量仪表所不能比拟的。光电液位计通过罐顶安装可满足单一或多项测量要求。该液位计与我厂生产的智能化罐区管理系统配套使用，即可对罐区内所有罐的液位、温度、压力等进行集中测量、控制、显示及打印报表等，并可根据以上参数实行罐区的自动化计量及数据的上传,从而真正做到了“方便”、“直观”。实现了现代化罐区的智能化管理。

2工作原理

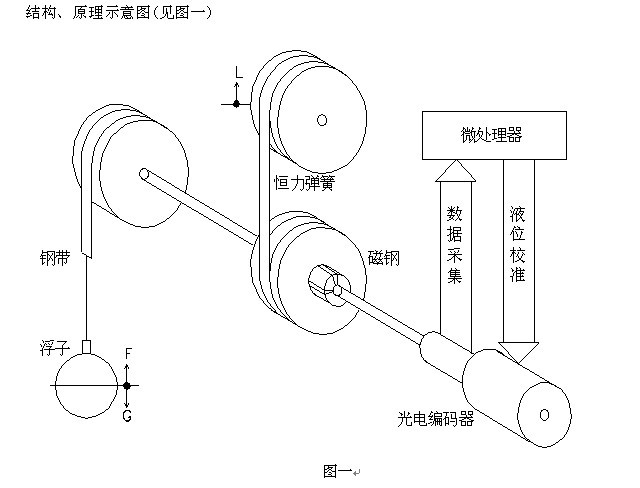

UGD光电液位计的测量是基于浮力平衡的原理而设计的。固定在光电编码器的内磁钢轮与经过精密加工的轮鼓（即外磁钢轮）之间完成磁偶合。使得轮鼓和光电编码器形成同步旋转，而内磁钢轮与轮鼓(外磁钢轮)之间被仪表外壳完全隔离，从而使得被测液体腔与电气部分完全隔离而满足防爆要求。

由于浮子同时受到3个力的作用，浮子本体重力G、浮力F和恒力弹簧拉力L。随着液位的变化，3个力的关系始终为： F+L=G。

当液体比重恒定时，液面变化的多少浮子就跟随变化多少。通过磁耦合将轮鼓旋转的角度传给光电编码器，经数据采集器，将信号送入微处理器进行计算处理，计算后得到液位的高度值。将液位的高度值变成标准信号传输给控制室。

3仪表选型

4技术参数

4.1测量范围：0.2～32m

4.2测量精度：±1mm

4.3相对湿度：≤95％

4.4环境温度：－40℃～＋70℃

4.5介质温度：＜200℃

4.6四线制：电源2线+信号2线

4.7信号输出：4～20mA、Modbus通讯、温度、压力

4.8电   源： 24VDC

4.9工作压力： 0～4.0MPa

4.10参数设定： 中文菜单设定及显示

4.11防爆等级： ExdⅡCT6

4.12防护等级： IP67

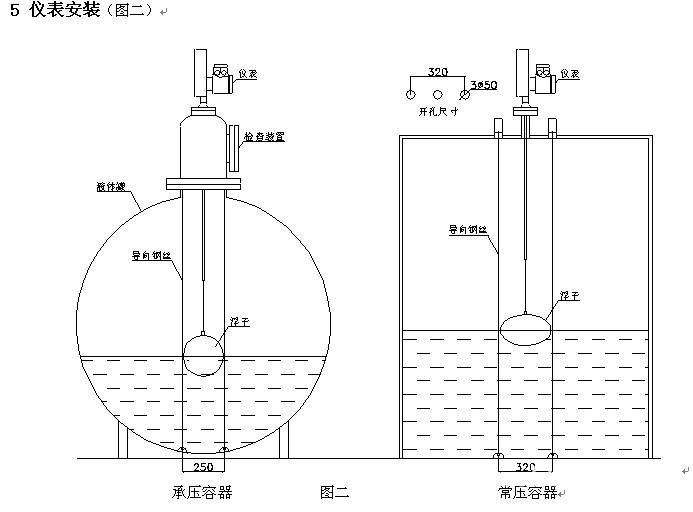

4.13仪表安装： 法兰 DN40 PN4.0MPa RF

4.14检查装置： 法兰 DN250 PN4.0MPa RF

4.15浮   子： 常压型-扁球ф300*180；承压型-球ф240

4.16接液材质： 304/316L
