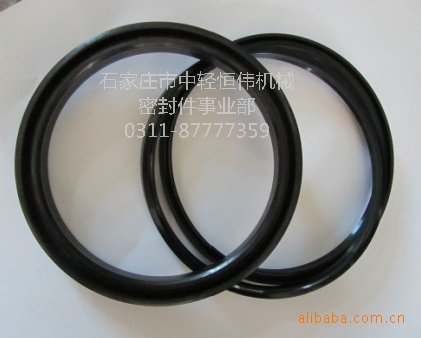

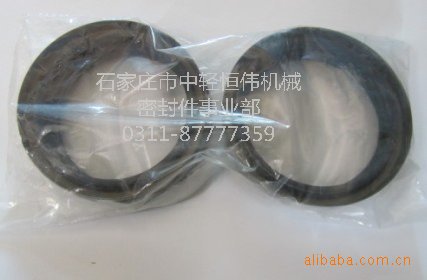

V-A油封
N。＿ | d1mm | dmm | C | A | B | B1mm | d2 | d3 |
V - 003A | 2.7 - 3.5 | 2.5 | 1.5 | 2.1 | 3 | 2.5±0.3 | d1+1 | d1+4 |
V - 004A | 3.5- 4.5 | 3.2 | 2 | 2.4 | 3.7 | 3.0±0.4 | 〃 | d1+6 |
V - 005A | 4.5- 5.5 | 4 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 006A | 5.5- 6.5 | 5 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 007A | 6.5- 8.0 | 6 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 008A | 8.0- 9.5 | 7 | 2 | 2.4 | 3.7 | 3.0±0.4 | d1+1 | d1+6 |
V - 010A | 9.5- 11.5 | 9 | 3 | 3.4 | 5.5 | 4.5±0.6 | d1+2 | d1+9 |
V - 012A | 11.5- 13.5 | 10.5 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 014A | 13.5- 15.5 | 12.5 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 016A | 15.5- 17.5 | 14 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 018A | 17.5- 19.5 | 16 | 3 | 3.4 | 5.5 | 4.5±0.6 | 〃 | d1+9 |
V - 020A | 19.0- 21.0 | 18 | 4 | 4.7 | 7.5 | 6.0±0.8 | 〃 | d1+12 |
V - 022A | 21.0- 24.0 | 20 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 025A | 24.0- 27.0 | 22 | 〃 | 〃 | 〃 | 〃 | d1+2 | 〃 |
V - 028A | 27.0- 29.0 | 25 | 〃 | 〃 | 〃 | 〃 | d1+3 | 〃 |
V - 030A | 29.0- 31.0 | 27 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 032A | 31.0- 33.0 | 29 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 035A | 33.0- 36.0 | 31 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 038A | 36.0- 38.0 | 34 | 4 | 4.7 | 7.5 | 6.0±0.8 | 〃 | d1+12 |
V - 040A | 38.0- 43.0 | 36 | 5 | 5.5 | 9 | 7.0±1.0 | d1+3 | d1+15 |
V - 045A | 43.0- 48.0 | 40 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 050A | 48.0- 53.0 | 45 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 055A | 53.0- 58.0 | 49 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 060A | 58.0- 63.0 | 54 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 065A | 63.0- 68.0 | 58 | 5 | 5.5 | 9 | 7.0±1.0 | d1+3 | d1+15 |
V - 070A | 68.0- 73.0 | 63 | 6 | 6.8 | 11 | 9.0±1.2 | d1+4 | d1+18 |
V - 075A | 73.0- 78.0 | 67 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 080A | 78.0- 83.0 | 72 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 085A | 83.0- 88.0 | 76 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 090A | 88.0- 93.0 | 81 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 095A | 93.0- 98.0 | 85 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 100A | 98.0- 105.0 | 90 | 6 | 6.8 | 11 | 9.0±1.2 | d1+4 | d1+18 |
V - 110A | 105.0- 115.0 | 99 | 7 | 7.9 | 12.8 | 10.5±1.5 | d1+4 | d1+21 |
V - 120A | 115.0- 125.0 | 108 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 130A | 125.0- 135.0 | 117 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 140A | 135.0- 145.0 | 126 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 150A | 145.0- 155.0 | 135 | 7 | 7.9 | 12.8 | 10.5±1.5 | d1+4 | d1+21 |
V - 160A | 155.0- 165.0 | 144 | 8 | 9 | 14.5 | 12.0±1.8 | d1+5 | d1+24 |
V - 170A | 165.0- 175.0 | 153 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 180A | 175.0- 185.0 | 162 | 〃 | 〃 | 〃 | 〃 | 〃 | 〃 |
V - 190A | 185.0- 195.0 | 171 | 8 | 9 | 14.5 | 12.0±1.8 | d1+5 | d1+24 |
V - 200A | 190.0- 210.0 | 180 | 15 | 14.3 | 25 | 22.0±4.0 | d1+10 | d1+45 |
