ZW7-40.5/1600-25
ZW7-40.5/1600-31.5
ZW7-40.5型系列户外高压真空断路器系三相交流50Hz，额定电压为40。5KV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。
ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。

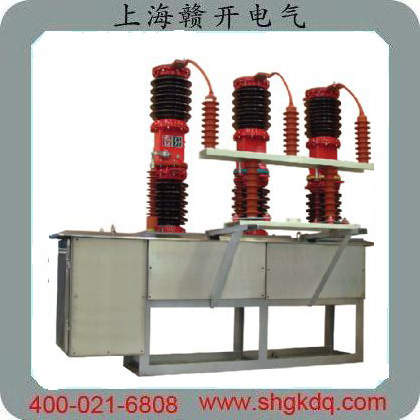

ZW7-40.5型户外高压真空断路器 |
◎概述 |
主要用途ZW7-40.5型户外高压真空断路器（以下简称断路器）用于交流50Hz,电压40.5kv的三相电力系统，作为分断关合负荷电流，过载电流及短路电流之用。 |
◎型号意义 |
|
◎主要技术参数 |
序号 | 名称 | 单位 | 数据 | 1 | 额定电压 | KV | 40.5 | 额定绝缘水平 | lmin工频耐压 | 干式 | 95 | 湿式 | 80 | 2 | 雷电冲击耐压(峰值) | 185 | 3 | 额定电流 | A | 1250;1600;2000 | 4 | 额定短路开断电流 | KA | 20;25;31.5 | 5 | 额定操作顺序 | | 分-0.3s-合分-180s合分 | 6 | 额定短路开断电流次数 | 次 | 12 | 7 | 额定短路关合电流(峰值) | KA | 50;63;80 | 8 | 额定峰值耐受电压 | 9 | 额定短时耐受电流 | 20;25;31.5 |
10 | 额定短路持续时间 | S | 4 | 11 | 平均分闸速度 | m/s | 1.5±0.2 | 12 | 平均合闸速度 | 0.7±0.2 | 13 | 触头合闸弹跳时间 | ms | ≤2 | 14 | 三相合（分）闸同期性时差 | ≤2 | 15 | 合闸时间 | ≤150 | 16 | 分闸时间 | ≤60 | 17 | 机械寿命 | 次 | 10000 | 18 | 额定操作电压及辅助回路额定电压 | V | DC 110/220 | AC 110/220 | 19 | 每相同路直相（不含互感器） | μΩ | ≤100 | 20 | 动静触头允许磨损厚度 | | 3 | 21 | 重量 | | 800 |
|

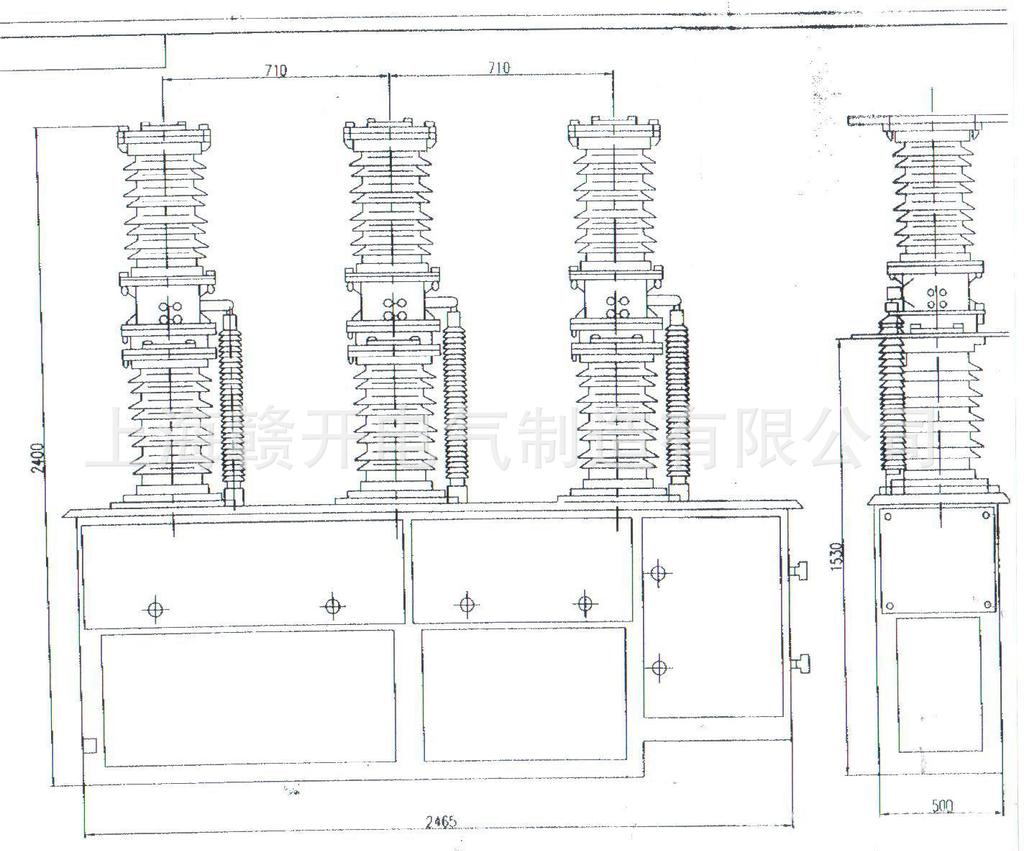

◎外形安装尺寸 |
|
|
|
|
订货须知 ：
1、订购断路器必须注明
1.1、断路器型号、规格、瓷件要普通型还是耐污性；
1.2、断路器的额定电流、额定短路开断电流；
1.3、操动机构的型号及额定分合闸电压；
1.4、附装的电流互感器的型号、电流比、 规格、数量。
1.5、断路安装过渡支架由用户配。要求本公司提供的，请告知高度（L）尺寸，费用另算。
欢迎联系洽谈：400-021-6808
