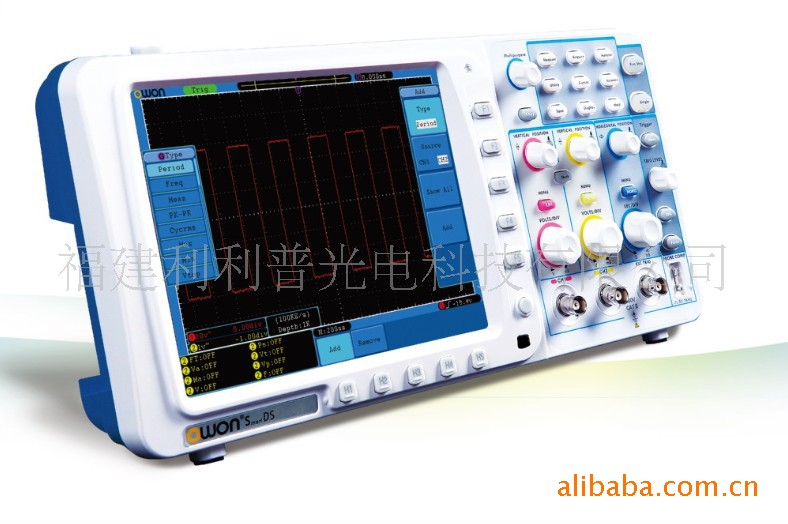

OWON国内首款超薄60M示波器
福建利利普光电科技有限公司
福建省漳州市蓝田开发区横三路光电科技楼
产品属性
图文详情
品牌推荐
品牌/型号
OWON/SDS6062
重量
1.8（kg）kg
类型
数字存储示波器
型号
SDS6062
通道数
2通道+外部触发
带宽
60（MHz）
品牌
OWON
外形尺寸
340*155*70（mm）mm
采样率
500MS/s（GS/s）
主要特点 | |
| 1. 带宽: 30MHz--300MHz | |
| 2. 采样率（实时）: 500MS/S--3GS/s | |
| 3. 存储深度 : 10M | |
| 4. 自动量程 | |
| 5. 8英寸彩色显示器 (800×600 像素) | |
| 6. 通过/失败 | |
| 7. SVGA 输出 | |
| 8. 波形录制&回放 | |
| 9. 电池 ( 可选 ) | |
| 体积小: | |
| 重量轻:(不带电池） | |
| SDS6062 | |
| 性能特点 | |
| 带宽 | 60MHz |
| 通道 | 2 + 1 (外部) |
| 捕获： | |
| 模式 | 采样，峰值检测，平均值 |
| 采样率 (实时) | 500MS/s (250MS/s 双通道) |
| 输入： | |
| 输入耦合 | DC, AC , Ground |
| 输入阻抗 | 1MΩ±2%， 15pF±5pF |
| 探测衰减因数 | 1X，10X，100X，1000X |
| 最大.输入电压 | 400V (PK-PK) （DC + AC PK-PK） |
| 通道隔离度 | 50Hz: 100 : 1, 10MHz: 40 : 1 |
| 通道间的延时 | 150ps |
| 水平设置 | |
| 采样率范围 | 0.5S/s~500MS/s (0.5S/s~250MS/s 双通道) |
| Interpolation | （sin x）/x |

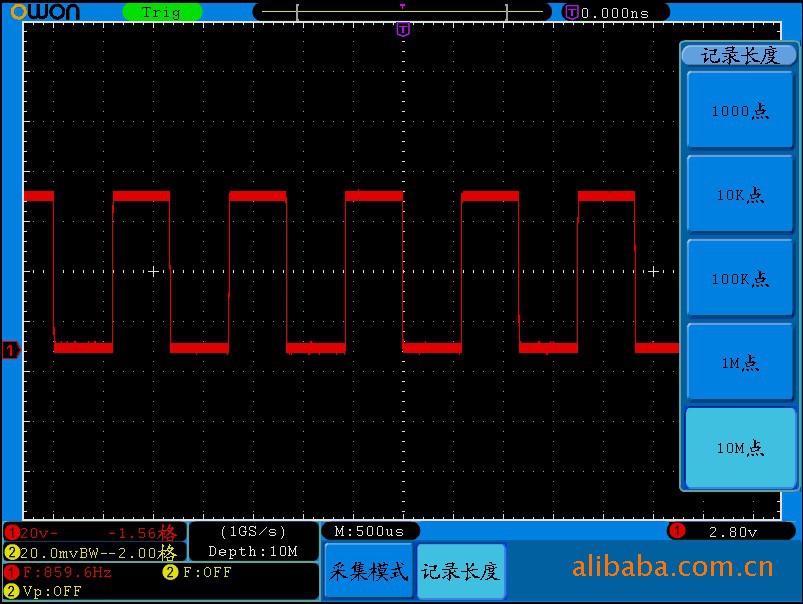

| 存储深度 | 通道样式 采样率 最大量程 单通道 500MS/s 10M 双通道 250MS/s 10M |
| 扫描时基（S/p） | 5ns/p～100s/p, 步进 1～2～5 |
| 采样率 / 转换时间准确性 | ±100ppm |
| 时间间隔（△T）准确性（DC～100MHz） | 单次：±(1采样间隔时间+100ppm×读数+0.6ns) >16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns) |
| 垂直设置 | |
| 模数转换 | 8比特分辨率，两个通道同时采样 |
| 敏感度 | 2mV/p～10V/p(在输入BNC处) |
| 位移 | ±10p(5mV～10v) |
| 模拟带宽 | 60MHz |
| 单程带宽 | 满带宽 |
| 低频(在BNC上) | ≥ 5Hz |
| 上升沿时间（BNC上典型的） | ≤5.8ns |
| 直流精确性 | ±3% |
| 直流精确性(平均) | Average﹥16: ±(3% rdg + 0.05 p) for △V |
| 测量 | |
| 光标 | 光标间电压差(△V)、光标间时间差(△T) |
| 自动 | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time,Fall Time, DelayA→B , DelayA→B , +Width, -Width, +Duty, -Duty |
| 波形数字 | ,＋, －, *, / ,FFT |
| 波形存储 | 15组波形 |
| 李沙育图形∣带宽 | 满带宽 |
| ∣相位差 | ±3 degrees |
| 频率特性 | 1KHz方波 |
| 通信端口 | USB、SVGA，支持U盘存储 |
| 触发: | |
| 水平触发范围 ∣内部 | 距屏幕中心±6格 |
| ∣EXT | ±600mV |
| ∣EXT/5 | ±3V |
| 水平触发准确性 (特点) ∣内部 | ±0.3p |
| ∣EXT | ±(40mV+6%设定值) |
| ∣EXT/5 | ±(200mV+6%设定值) |
| 移置触发 | Pre-trigger: 655 p,Post-trigger: 10 p |
| 触发释抑范围 | 100ns~10s |
| 边沿触发∣倾斜 | Rising、Falling |
| 脉冲触发 ∣触发状态 | Positive pulse：＞、＜、＝ negative pulse：＞、＜、＝ |
| ∣脉冲宽度范围 | 30ns～10s |
| 视频触发∣调整 | NTSC、PAL 、 SECAM |
| ∣线数范围 | 1-525 (NTSC) 、 1-625 (PAL/SECAM) |
| 斜率触发∣触发状态 | Positive pulse：＞、＜、＝ negative pulse：＞、＜、＝ |
| ∣Time setting | 30ns～10s |
| 交替触发∣触发在 CH1上 | Edge, Pulse, Video, Slope |
| ∣触发在 CH2上 | Edge, Pulse, Video, Slope |
| 波形记录: | |
| 波形数量 | 1~1000 |
| 间隔时间 | 1ms~1000s |
| 总体技术说明 | |
| 显示 | |
| 显示类型 | 8.0英寸TFT(真彩色)液晶屏幕 |
| 分辨率 | 800x600像素 |
| 颜色显示 | 65535色 |
| 电源 | |
| 输入电压 | 100～240 VAC RMS, 50/60Hz, CAT II |
| 耗电量 | < 18W |
| 保险丝 | 1A, T grade, 250V |
| 环境 | |
| 温度 | 工作温度: 0 ℃～ 40 ℃ 储存温度: -20 ℃～ +60 ℃ |
| 相对湿度 | ≤ 90% |
| 高度 | 操作: 3,000 m 不操作: 15,000 m |
| 机械规格 | |
| 尺寸 | 340mm×155mm×70mm |
| 重量 | 1.8kG |
