PWF耐腐蚀污水泵

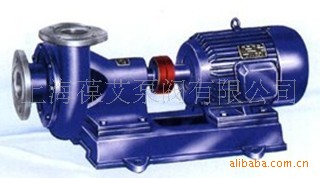

一、图片及特点范围
PWF耐腐蚀污水泵可输送温度低于80°C带有酸性、碱性或其它腐蚀性的污水，PWF耐腐蚀污水泵广泛适用于化工、石油、轻工、食品、制药和环保等行业。 PWF耐腐蚀污水泵的性能范围：
- 流量Q为10～125 m3/h
- 扬程H为10～18m，过流部件的材料有采用ZG1Cr18Ni9和HT200两种
PWF耐腐蚀污水泵是单级、单吸、悬臂式耐腐蚀的离心污水泵。泵吸入口为轴向水平方向，泵吸入口可根据需要装成水平和垂直方向。PWF耐腐蚀污水泵主要由泵盖（1）、泵壳（2）、叶轮（3）、轴封（4）、轴（5）和托架（6）等零部件组成。PWF耐腐蚀污水泵的轴封采用新颖的双端面机械密封结构型式。泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动机方向看泵，泵应为顺时针方向旋转。
二、PWF耐腐蚀污水泵型号意义
三、PWF耐腐蚀污水泵性能参数
型号 | 流量Q | 扬程H
m | 转速n
r/min | 功率N KW | 效率
％ | 汽蚀余量
NPSH r
m |
m3/h | L/S | 轴功率 | 电动机功率 |
50PWF-65 | 10 | 2.75 | 18 | 1440 | 2.35 | 4 | 20.5 | 5 |
14.5 | 4 | 16 | 2.47 | 25.5 |
19 | 5.25 | 14.5 | 2.58 | 29 |
80PWF-100 | 42 | 11.7 | 14 | 1440 | 3.5 | 5.5 | 45.5 | 4.5 |
56 | 15.5 | 13.5 | 4.1 | 50 |
72 | 20 | 12.5 | 4.5 | 54.5 |
100PWF-125 | 80 | 22.2 | 14 | 1440 | 5.5 | 7.5 | 55 | 4 |
100 | 27.8 | 12.5 | 5.7 | 60 |
125 | 34.7 | 10 | 5.44 | 62.5 |
注：PW为污水泵，PWF为耐腐蚀污水泵 |
