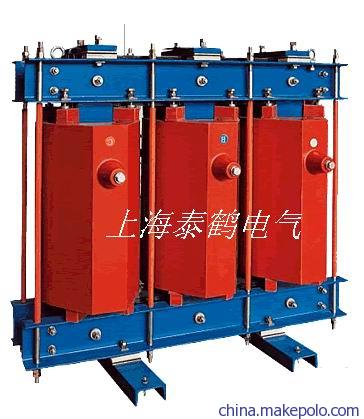

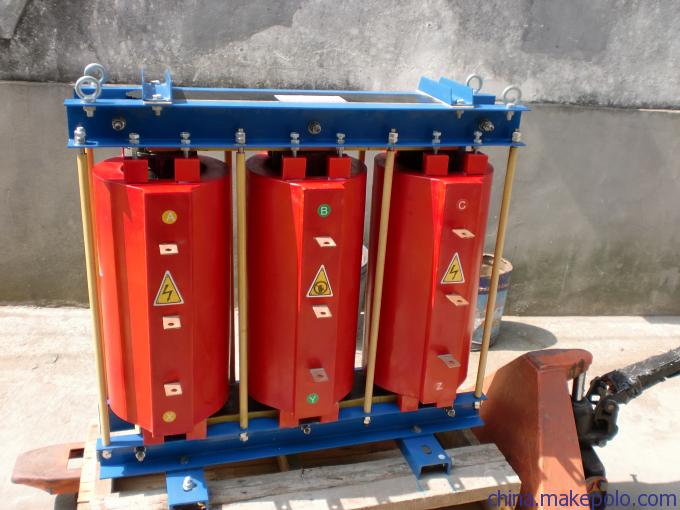

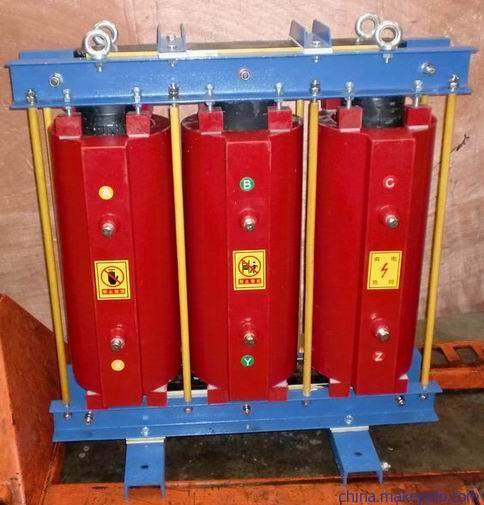

CKSC(G)系列高压电容器专用串联电抗器
一、产品用途
“6~35kV” CKSC(G)系列高压电力电容器用串联补偿电抗器是电力系统无功补偿装置的重要设备之一，高压电力电容器与电抗器串联后，能有效地抑制高次谐波，限制合闸涌流和操作过电压，对电容器组的安全运行，改善网络电压波形，提高电压质量和电容安全、经济运行，起到了良好的作用。
二、产品特点
1.干式铁芯电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。
2. CKSC(G)型干式铁芯串联电抗器的铁芯采用优质低损耗冷轧硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧树脂板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化。
3.铁芯饼在全真空压力状态下进行浇注，有利于消除磁场集中程度和减少磁场集中区域，大幅度降低了振动和噪声。
4.铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能。
5. CKSC型电抗器线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用H级（耐温180℃）环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全长期运行。
CKSG型电抗器线圈为H级聚脂亚胺漆包扁铜线绕制，层间采用环氧绝缘构件隔离，内外层用高压玻璃纤维束缠绕覆盖，两端采用环氧树脂浇注固封，具有良好散热性能，动热稳定性好。
6.线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的振动。
7.外露部件均采取了防腐蚀处理，接线端子有三种出线方式，分别为铜排引出同侧出线、绝缘端子引出两侧出线、铜排引出两侧出线，可根据客户需求定制。
