一、工程塑料隔膜泵　特点原理

  QBY不锈钢隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点：

• 工程塑料气动隔膜泵不需灌引水，吸程达7m，扬程达70m，出口压力≥6?f/?²；
• 流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
• 扬程、流量可通过气阀开度实现无级调节（气压调节在1-7?f/?2之间）；
• 工程塑料气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
• 工程塑料气动隔膜泵不必用电，在易燃、易爆场所使用安全可靠；
• 工程塑料气动隔膜泵可以浸没在介质中工作；
• 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
• 结构简单、易损件少，工程塑料气动隔膜泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
• 工程塑料气动隔膜泵可输送较粘的液体（粘度在1万厘泊以下）；
• 工程塑料气动隔膜泵泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

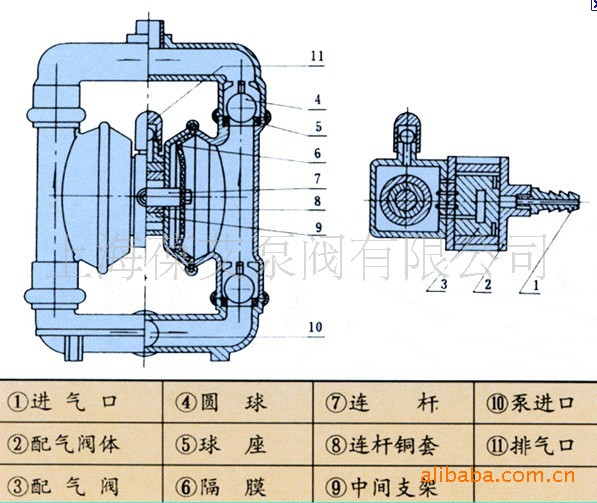

二、工程塑料隔膜泵　产品简图

三、工程塑料隔膜泵 工作原理

  在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由E进入配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀②进入A室，球阀④则因吸入而闭锁；B室中的介质则被挤压，推开球阀③由出口D流出，同时使球阀①闭锁，防止回流，就这样循环往复使介质不断从C入口处吸入，D出口处排出。

四、工程塑料隔膜泵 主要用途

• 泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；
• 泵吸油漆、颜料、胶水、黏合剂等；
• 泵吸各种瓦、瓷、砖器及陶器釉浆等；
• 泵吸各种磨料、腐蚀剂、清洗油垢等；
• 泵吸各种剧毒、易燃、易发挥液体等；
• 泵吸各种污水、水泥灌浆及灰浆等；
• 泵吸各种强酸、强碱、强腐蚀液体等；
• 作为各种固液分离设备的前级送压装置。

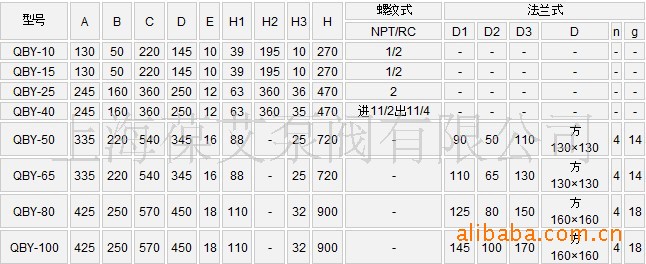

五、工程塑料隔膜泵 安装尺寸表

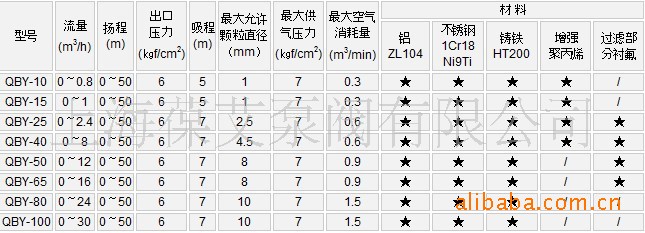

六、工程塑料隔膜泵 性能参数

Note: ★=有 /=无

备注：

1、报价含税（17%）；

2、木箱包装；

3、质保期为出厂18个月或使用满一年，常年优惠供应易损件。
