一、电动精小型单座套筒调节阀 特点用途
ZAZP、ZAZM电动精小型单座调节阀和电动精小型套筒调节阀是DKZ型电动单元组合仪表中执行单元，它是生产过程自动调节的重要环节之一。它以电源为动力接受统一的标准信号0-10或4-20mADC。将此转为与输入信号相对应的自动调节。电动精小型单座调节阀和电动精小型套筒调节阀被广泛用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。电动精小型单座、套筒调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级：1.6、4.0、6.4Mpa；公称通径范围：DN20-400。

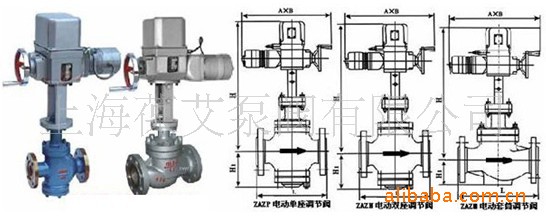

二、电动精小型单座套筒调节阀 产品及安装简图
三、电动精小型单座套筒调节阀 主要零件材料
阀体、阀盖 | HT200、ZG230-450、ZG1Cr18Ni9Ti | 阀芯、阀座 | 1Cr18Ni9Ti、司钛莱合金堆焊 |
填 料 | 聚四氟乙烯、柔性石墨、不锈钢波纹管 | 垫 片 | 橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 |
衬套 | 2Cr13 | 阀杆、推杆 | 2Cr13、1Cr18Ni9Ti |
四、电动精小型单座套筒调节阀 主要技术参数
公称通径DN(mm) 阀座直径dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
10 | 12 | 15 | 20 | ||||||||||||||
额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 4. | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
公称压力PN(Mpa) | 1.6、 4.0、 6.4 | ||||||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||||||
固有可调比R | 50：1 | ||||||||||||||||
允许 | 单座 | 硬密封：Ⅳ级、 软密封：Ⅵ | |||||||||||||||
泄漏量 | 套筒 | 硬密封：Ⅳ级、 软密封：Ⅵ | |||||||||||||||
工作温度t(℃) | -20～220、 -40～250、 -40～450、 -60～450 | ||||||||||||||||
信号范围(Ma.DC) | 0～10、 4～20 | ||||||||||||||||
电源电压 | 220V、 50HZ | ||||||||||||||||
作用方式 | 电开式、电关式 |
五、电动精小型单座套筒调节阀 外形尺寸
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
法兰 距离 L | PN16 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | |
PN64 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | |
标准 阀盖 H1 | PN16 | 673 | 698 | 720 | 723 | 740 | 850 | 866 | 884 | 1040 | 1065 | 1090 | 1256 | 1520 |
PN40 | 673 | 698 | 720 | 723 | 740 | 850 | 866 | 919 | 1070 | 1085 | 1130 | 1336 | 1570 | |
PN64 | 680 | 710 | 738 | 743 | 765 | 875 | 890 | 928 | 1100 | 1145 | 1200 | 1376 | 1640 | |
中温型 阀盖 H1 | PN16 | 873 | 898 | 920 | 923 | 940 | 1100 | 1110 | 1134 | 1360 | 1385 | 1410 | 1606 | 1870 |
PN40 | 883 | 908 | 930 | 933 | 950 | 1100 | 1110 | 1169 | 1390 | 1405 | 1450 | 1682 | 1920 | |
PN64 | 890 | 920 | 950 | 960 | 995 | 1120 | 1140 | 1178 | 1420 | 1465 | 1520 | 1726 | 1992 | |
H2 | PN16 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
B | 460 | 530 | 630 | |||||||||||
法兰标准 | GB：1.6、2.5、4.0、6.4Npa ANSI：150、300、600Lb JIS：10K、20K、30K |
