1、制作管道标识(管道色环)三要素：

　　(1)识别色，(2)介质名称，(3)流向

　　所有管道标识都必须注明识别色、介质名称和流向，这就是管道标识的基本三要素。有些管道还须注明压力、流速、温度等，危险化学品管道需要用专用危化品色环，消防管道还要注明消防专用等。

　　2、执行标准：

　　目前中国企业原则上都应执行《GB7231-2003》,但随着外资企业的不断涌入中国，国际上通用的《ANSI AB1-2007》标准也越来越多的在中国的企业中运用，另外不同行业都制定了行业标准，比如中石化和中石油的石油管路色环标注标准、中国国电关于电厂管道色环标准等等。

　　3、工业管道色环的分类：

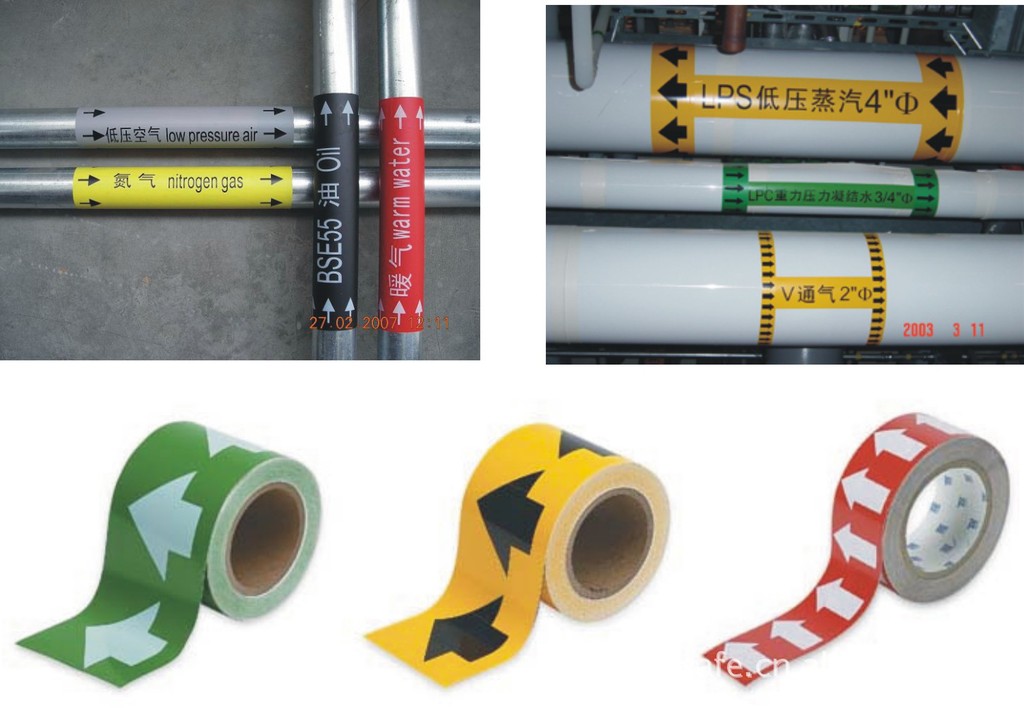

　　包裹式、自粘式、和铝制不锈钢制色环。根据现场实际情况选择相应的管道色环，以前管道通过喷漆来进行标识，则需要有管道标识模板。

　　4、工业管道色环的数量统计方法：

　　管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。在通长的管道上色环安装间隔为10米。(见图1)

　　图1 管道色环安装位置

　　表1 工业管道色环数量统计表

　　选择标准：《GB7231-2003》《ANSI AB1-2007》 行业标准 型号

　　序号管道名称

　　可注明压力、流速、温度等外径(mm)

　　有保温层要含保温层标识数量(套)

　　可根据图1统计

　　1

　　2

　　…

　　根据以上统计表，输入到以下附件EXCEL红色部分中，可以自动计算出管道色环实际数量及价格

　　表2

　　表2

　　5、各种管径对应的管道色环尺寸

　　5.1《GB7231-2003》对应的管道色环尺寸

　　《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。所以根据现场情况，管道色环的大小可做相应的调整。

　　《GB7231-2003》对应的管道色环尺寸如下表： 表3

　　管径(有保温层按保温层的外径计算)介质名称标识流向箭头色环宽度

　　外径59mm以下150mm宽，绕管道一周50mm宽，绕管道一周

　　外径60-159mm150mm宽，绕管道一周150mm宽，绕管道一周

　　外径160mm-250mm150mm-300mm宽，绕管道一周150mm宽，绕管道一周

　　外径250mm-500 mm300mm-600mm宽，绕管道一周150mm宽，绕管道一周

　　外径500mm以上600mm-1200mm宽，绕管道一周150mm宽，绕管道一周

　　管道色环中的字母、数字、箭头最小外形尺寸，应以能清楚观察识别的原则来确定

　　5.2《ANSI AB1-2007》对应的管道色环尺寸

　　新管道可以按照《ANSI AB1-2007》标准制作管道色环，老管道或表面有污垢的管道不建议使用这种方案，因为介质名称标识是直接粘贴在管道表面的，如果管道表面不光滑或者不清洁是粘贴不牢的，所以建议还是采用《GB7231-2003》的绕管道一周自粘方法制作，而且在中国的企业原则上还是执行中国的标准。

　　《ANSI AB1-2007》对应的管道色环尺寸如下表：

　　表4

　　管径(有保温层按保温层的外径计算)介质名称标识流向箭头色环宽度

　　外径59mm以下40mm×200mm30mm

　　外径60-159mm60mm×300mm50mm

　　外径160mm-250mm100mm×600mm100mm

　　外径250mm-500 mm150mm×800mm100mm

　　外径500mm-700 mm300mm×900mm120 mm

　　外径700mm以上400mm×1200mm150 mm

　　6、危险化学品管道色环

　　管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险管道色环。制作方法：色环总宽度200mm,其中中间150mm宽用黄色，在黄色两侧各有25mm宽黑色的色环。如图2

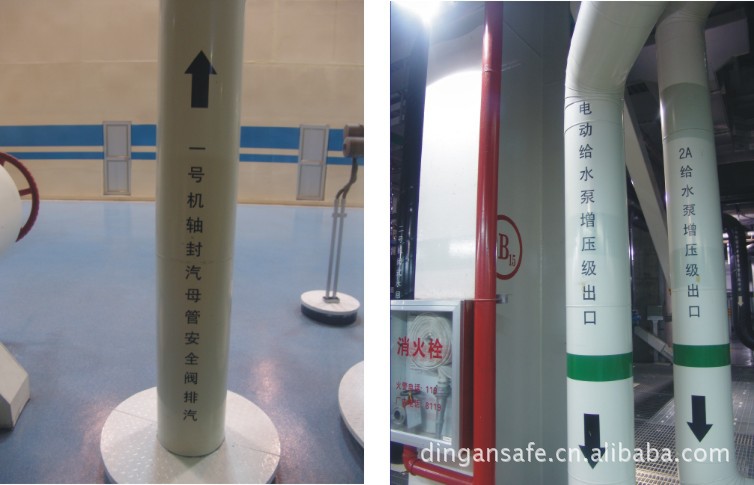

　　7、消防管道色环

　　必须在消防管道色环上标识“消防专用”识别符号，也可以将压力一起做在管道色环上，尺寸应以能清楚观察识别的原则来确定，参照表1。如图3

　　图3 消防管道色环

　　8、不同型号工业管道色环相关性能对比表

　　表5

　　No.型号防水性室外抗日晒保色性耐腐蚀耐高温抗老化其他性能

　　1PT型可浸泡2-3年不褪色室内不褪色好70℃5年不开裂不剥落颜色标准

　　2BZ型可浸泡3-5年不褪色室内不褪色优100℃7年不开裂不剥落颜色鲜艳

　　3FG型可浸泡永久不退色室内不褪色优150℃7年不开裂不剥落可反光

　　4XG型可浸泡永久不褪色室内不褪色优70℃7年不开裂不剥落可自发光

　　9、无锡鼎安工业管道色环FG型材料质检报告：

　　9.1、耐高温：适用最高温度150℃，适合汽机、锅炉车间热蒸汽管道。

　　9.2、耐低温：适用最低温度-60℃，适合处在天气恶劣的外围管道。

　　9.3、耐酸碱性：适合化学车间各类酸碱管道。

　　9.4、防水性：适合化学车间各类储水管道，容易漏水的管道。

　　9.5、适合车间各种精细的管道，如：化学、排污车间加药管等。

　　9.6、平均使用寿命：户外8年以上，户内10-15年。

　　9.7、厚度(按美国压敏胶带协会PSTC-33项测试)： 0.3 mm 。

　　9.8、抗拉强度(按PSTC-31项测试)： 不低于300 N/100mm。

　　9.9、延展率(按PSTC-31项测试)： 不低于拉长至175%。

　　9.10、粘贴特性：(按PSTC-1项测试)1分钟贴牢表面，贴力达 120 N/100mm, 72小时后贴力达 157 N/100mm。

　　9.11、标准颜色：《GB7231-2003》和《ANSI AB1-2007》所有规定的标准色。除黑色外，其他底色和文字箭头都可以反光。

　　9.12、光泽度：最低达40 Gardner单位。

　　9.13、《GB7231-2003》反光效果： 表6

　　观测角

　　入射角《GB7231-2003》各颜色最小逆差反射系数cd•1x-1•m-2

　　淡灰B03中黄

　　Y07大红

　　R03艳绿

　　G03淡蓝

　　PB06紫色

　　P02棕色

　　YR05黑色

　　0.2º

　　-4º

　　30º30

　　1825

　　1515

　　1012

　　810

　　67

　　3.56

　　3

　　1º-4º

　　30º8

　　3.57

　　3.25

　　2.54.5

　　2.34

　　23.5

　　1.53

　　1.2

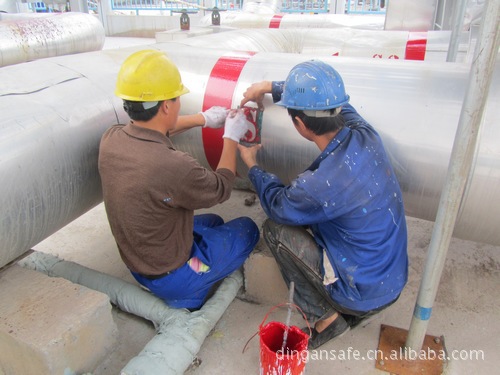

　　10、《GB7231-2003》管道色环安装流程

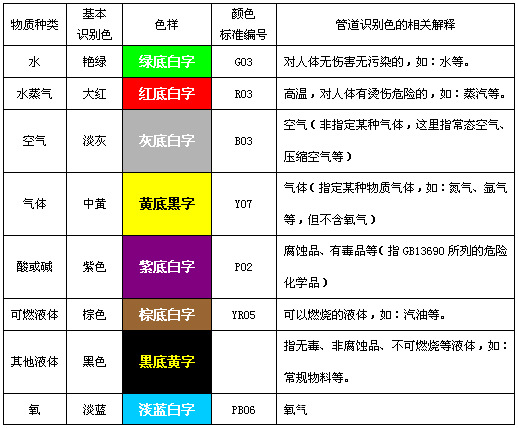

　　11、GB7231-2003》管道识别色色卡

　　图7

　　12、怎样确定工业管道色环的识别色

　　设置工业管道色环目的不是为了美观，而是为了安全生产的要求，使得管道内的介质对健康环境危害有一个最醒目最直观的了解，以便能正确做好安全防护和应急处理及应急救援，根据管道介质的健康环境危害属性，选择《GB7231-2003》管道识别色色卡(表6)

　　表8

　　序号健康危害识别色颜色编号

　　1对人体无伤害无污染的，如水等。艳绿G03

　　2高温，对人体有烫伤危险的，如蒸汽等。大红R03

　　3空气(非指定某种气体，这里指常态空气、压缩空气等)淡灰B03

　　4气体(指定某种物质气体，如氮气，氩气等，但不含氧气)中黄Y07

　　5危险化学品等(指GB13690所列的危险化学品)紫色P02

　　6可以燃烧的液体，如汽油等。棕色YR05

　　7指无毒、非腐蚀品，不可燃烧等液体，如常规的物料等。黑色

　　8氧气淡蓝PB06
