—使用LinkSwitch®-PH LNK406EG设
计而成的高效率(≥85%)、高功率因数(>0.9) 可控硅调
光的14 WTYP LED驱动器

特色概述
• 卓越的性能及最终用户体验
o 兼容可控硅调光器（包括低成本前沿类型调光器）
无输出闪烁
>1000:1的调光范围
o 干净的启动—无输出闪烁
o 快速启动(<300 ms)—无可见延迟
o 产品间具有一致的调光性能
• 极高能效
o 115 VAC时≥85%，230 VAC时≥87%
• 元件数量少、印刷电路板占用面积小的低成本解决方案
o 无需电流检测
o 采用频率抖动技术，使用更小的成本低的EMI滤波元件
• 集成的保护及可靠性能
o 输出开路/输出短路保护，带自动恢复功能

o 输入过压关断可扩展输入故障时的电压耐受范围
o 更大迟滞的自动恢复热关断可同时保护元件和印刷电路板
o 在电压缓慢升高和降落期间不会造成损坏
• 满足IEC 61000-4-5振铃波、IEC 61000-3-2 C级谐波和EN55015 B传导EMI要求

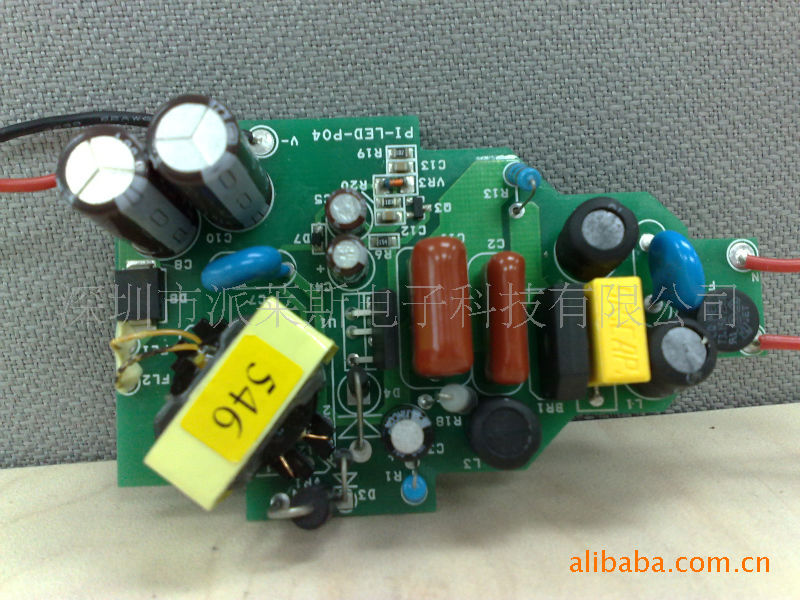

本文档介绍的是一款高功率因数、可控硅调光的LED驱动器，它可以在90 VAC至265 VAC
的输入电压范围内为LED灯串提供额定电压28 V、额定电流0.5 A的驱动。该LED驱动器采
用了LinkSwitch-PH系列IC中的LNK406EG器件。
LinkSwitch-PH IC可以帮助您设计出具有成本效益且元件数量极少的LED驱动器，不仅能
满足功率因素和谐波限值，同时还能为最终用户带来不同凡响的使用体验。其特性包括超
宽调光范围、无闪烁工作（即使使用的是低成本的AC输入可控硅调光器）以及快速、平滑
的导通。
所使用的拓扑结构是运行于连续导通模式下的隔离反激。输出电流调节完全从初级侧检测，
因此无需使用次级反馈元件。在初级侧也无需检测外部电流，而是在IC内部进行，从而进
一步减少了元件和损耗。内部控制器调整MOSFET占空比以保持输入电流为正弦交流电，
从而确保高功率因数和低谐波电流。
LNK406EG也可提供各种复杂的保护功能，包括环路开环或输出短路条件下自动重新启
动。输入过压可提供增强的抗输入故障和浪涌能力，输出过压在负载断开时可保护电源，
精确的迟滞热关断可确保在所有条件下PCB板平均温度都处于安全范围内。
在任何LED照明装置中，驱动器的性能直接决定了最终客户（用户）对照明的
