SCB9-315/10环氧树脂浇注干式变压器
SCB9-315/10干式变压器应用范围、干式变压器执行标准及安装尺寸
干式变压器公司，干式变压器安装规范，干式变压器配件，干式变压器温控系统，干式变压器风机，干式变压器温控器
概述:SCB9-30～2500/10F级树脂浇注干式配电变压器用薄层环氧树脂浇注来包封高、低压绕组的干式变压器，具有阻燃、自熄、防潮、散热性好等优点，可以深入负荷中心，例：高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。
SCB9-315/10干式变压器正常使用条件：
海拔不超过1000m户内
最高环境气温+40℃ 最高日平均温度+30℃
最高年平均温度+20℃最低气温-5℃
根据用户要求可提供在特殊使用条件下运行的变压器。
SCB9-315/10干式变压器执行标准：
1)、IEC60076-11:2004干式电力变压器
2）、GB1094.1-1996电力变压器
3）、GB1094.11-2007干式电力变压器
4）、GB/T10228-2008干式电力变压器技术参数和要求
5）、JB/T10088-2004 6KV-500KV级电力变压器声级
SCB9-315/10干式变压器性能特点：
1、低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、可配置低噪音的风冷装置，通过温控器对风扇的起动和关闭可以自动控制，由此可以使变压器增容40％运行。
3、通过埋入低压绕组的感温元件和传感系统，根据设定值来启动、关闭风机或报警、跳闸起到保护变压器的作用。
4、变压器配置IP20使直径＞=12mm的异物不会进入罩壳内，配置IP23，它同时还可以防止与垂直成<60°角度的水淋入。保护罩能有效地防止小动物进入罩内而引起的短路停电等事故，也保障人身安全。
5、SC(B)9 空载损耗比GB／T10228-1997组I
标准值下降10％
负载损耗比GB/T10228-1997
标准值下降15％
SC(B)10空载损耗比GB／T10228-1997组1
标准值下降20％
负载损耗比GB/T10228-1997标准值下降15％
内容摘要：
SCB9-315/10环氧树脂浇注干式变压器特点/铁心/绕组/高压绕组/低压绕组
北京创联汇通电气有限公司温馨提示
SCB9-315/10环氧树脂浇注干式变压器/配电变压器
北京创联汇通电气设备有限公司
SCB9-315/10环氧树脂浇注干式变压器厂家电话
SCB树脂绝缘干式电力变压器型号标志/技术规范/技术参数和外形尺寸
北京创联汇通电气设备有限公司交付提示
SCB9-160-2500/10系列环氧树脂浇注干式电力变压器
SCB9-315/10环氧树脂浇注干式变压器订货须知
SCB9-315/10环氧树脂浇注干式变压器售后保障及承诺
10kv级SCB9(10)系列干式变压器技术参数和外形尺寸：
SCB9-315/10环氧树脂浇注干式变压器
SCB9-315/10环氧树脂浇注干式变压器特点/铁心/绕组/高压绕组/低压绕组
1.铁芯
采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.
2.绕组
有以下几种:(1)缠绕式(2)环氧树脂加石英砂填充浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式
(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)
3.高压绕组
一般采用多层圆筒式或多层分段式结构
4.低压绕组
一般采用层式或箔式结构
北京创联汇通电气有限公司温馨提示
创联汇通变压器厂家是电力变压器，厢式变压器，干式变压器，特种变压器等电力电气设备的直接生产厂家，公司所供产品质量、价格、售后服务具有绝对优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

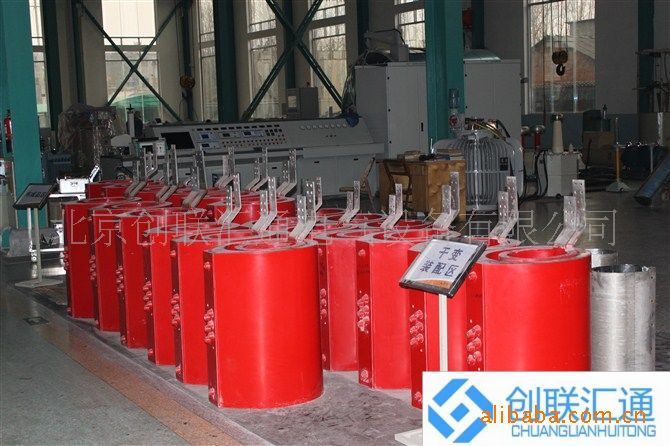

环氧树脂浇注干式变压器成品区（上图）和SCB9-315/10环氧树脂浇注干式变压器（下图）
SCB9-315/10环氧树脂浇注干式变压器/配电变压器

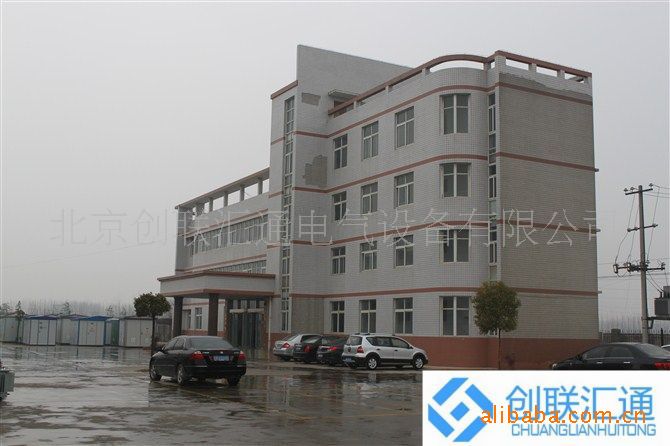

企业综合办公楼（上图）

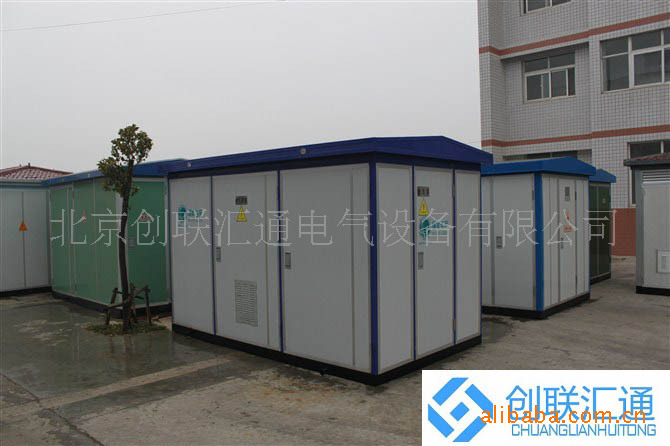

环氧树脂浇注干式变压器装配的箱式变压器（上下图）
北京创联汇通电气设备有限公司
本公司是生产电力变压器，干式变压器，箱式变压器，矿用变压器，高出力变压器，配电箱，高低压开关柜，配电盘等电力变电设备的专业厂家。公司拥有雄厚的经济实力，完善的质量管理体系。检测，工装设备齐全，产品各项性能指标经国家，省变压器质量监督检验中心检验，符合国家标准.由于产品具有结构精，噪音低，损耗小，性能稳定等特点，在电力电网，钢铁，化工等部门畅销不衰，产品分部在北京，天津，河北，河南，山西，内蒙等省市深受用户好评。
本公司研发生产的S11型10KV双绕组系列变压器是在传统的结构和成熟的技术基础上，做了许多改进，如采用全密封形式，采用许多新材料等，使得结构更趋可靠，运行可靠性大大加强，同时损耗性能实际上已达到国外工业发达国家同等产品的先进水平，产品符合GB1094.1-5、GB/T6451标准，技术规范容量范围：10~31500KVA电压组合：10/0.4KV、35/0.4KV、35/10.5KV频率：50HZ相数：三相或单相调压方式：无励磁调压或有载调压分接范围：±5%或±2*2.5%、±3*2.5%、按用户要求联结组别：Yyn0、Dyn11、Yd11或按用户要求。
本系列产品符合国家标准GB1094.1-5《电力变压器》和GB/T6451-2008《三相没浸式电力变压器技术参数和要求》，本系列产品在材料、工艺、结构上采取了一系列重大改进，使产品电气性能达到国际九十年代同类产品的先进水平，具有效率高，损耗低等特点，可节省大量的电能和运行费用，社会效益显著，是国家推荐的新产品。与S9系列相比较，空载损耗平均下降30%，我国家重点推广的节能型更新换代产品,是城市和农村广大配电网络中心理想的配电设备之一。
SCB9-315/10环氧树脂浇注干式变压器厂家电话
联系人：赵经理
手 机：15901424612
座 机：010-57278363
传 真：010-57202070
邮 箱：bjclht@163.com
网 址：http://www.bjclht.com
欢迎需要SCB9-315/10环氧树脂浇注干式变压器的各界朋友来电咨询！

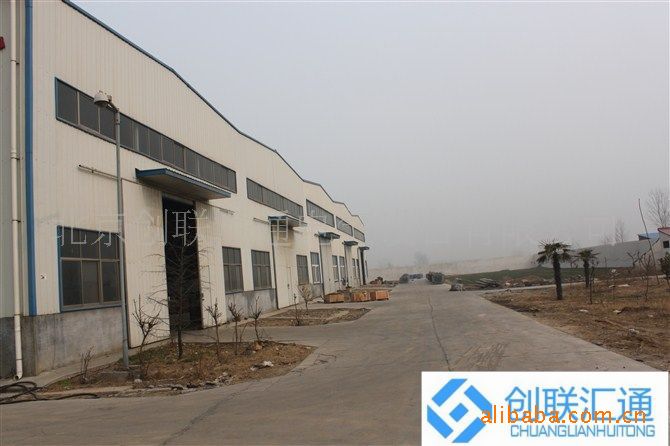

企业生产车间

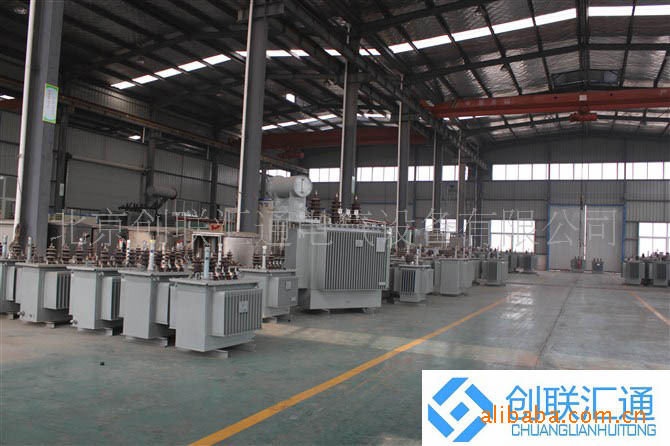

企业变压器外壳生产线（上图）和企业生产的油浸式电力变压器成品区（下图）
SCB9树脂绝缘干式电力变压器型号标志/技术规范/技术参数和外形尺寸
变压器产品型号按JB，T3837—1 996《变压器类产品型号编制方法》规定
干式变压器产品型号标志：
注：1、变流(整流}变压器在最前加“z”
2、茸偶变压器在s前玎[…0’
3、三绕组变压器在s后加“s”
4、有载调压变压器在C后加“z”
5、铝箔绕组变压器在B前加[“L”
6、隔离变压器在B后加“G”
7、性能水平代号按GB，T10228 1 997~]“l¨为8’．比8’型空载损耗和负栽损耗都降低10％9·型比8’型空载损耗降低20％．负载损耗降低1 5％为“1 0”型。
技术规范
电压等级：10 /35kV
容量范围：30—3150kVA
调压方式：无励磁调压
分接范围：±2 x 2 5％或±5％
频 率：50Hz或60Hz
联结组标号：Y．yno．D ynl 1
短路阻抗：标准阻抗(见技术参数】
最高温升：1 00K
冷却方式：AN或AF
防护等级：户内：IP00、lP20户外：IP23
绝缘等级：F级
绝缘水平：1 0kV级工频耐压28／3kV冲击耐压75kV
35kV级工频耐压70kV冲击耐压170kV
技术参数和外形尺寸：
型号：SC(B)10型 联结组标号：D.YN11或Y.yno
高压：10（11、10.5、6.3、6.0）kV 低压：0.4kV
高压分接范围：±5或±2*2.5% 调压方式：无励磁调压
绝缘等级：F或H

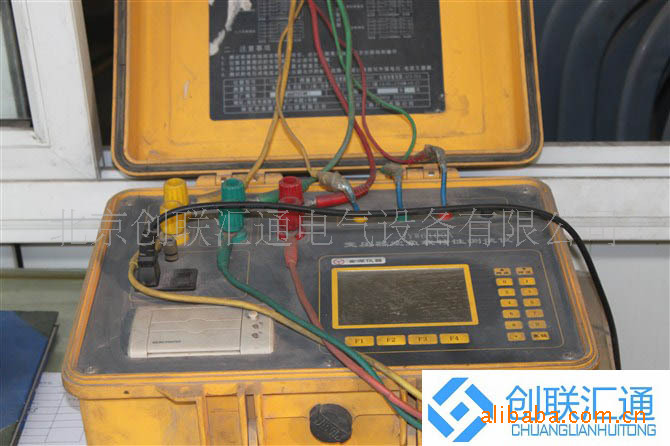

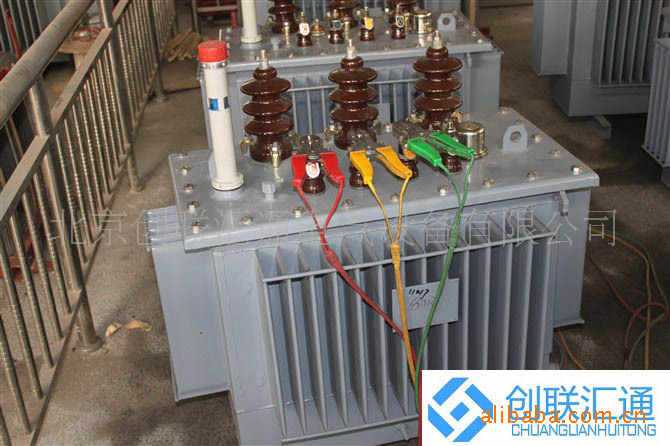

油浸式电力变压器测验（上图）和测试仪器（下图）
北京创联汇通电气设备有限公司交付提示
我司通过第三方物流运输，货到付款的方式交付，在此之前，公司需要适当金额的保证金，自收到保证金之日起，我司将根据合同要求期限、地点等相关内容安排发货，货到当地，买方验货无误并支付余款.
SCB9-315/10环氧树脂浇注干式变压器订货须知
a、额定容量； b、高低压额定电压；
c、联结组标号； d、阻抗电压；
e、分接范围； f、频率；
g、其它（特殊）要求。
SCB9-315/10环氧树脂浇注干式变压器售后保障及承诺
1.我们的产品完全是按照国家，行业标准进行生产，并满足用户提出的一切要求，选用性能优越，价格合理的元器件，并采用先进的加工工艺，严格按照ISO9000标准进行生产过程控制，本着对用户负责的态度，提供加工工艺完善，技术水平先进，检测手段完备，高标准，高质量的产品。
2.我公司严格执行产品出库检验，检测制度，保证产品合格率达到99.99%。
3.产品质量保证期为自产品初步检验，验收合格之日起一年。
产品质量保证期限内实行“三包”，并做到服务及时，周到，让用户满意。
4.根据用户要求，提供周到，及时的技术服务，并协助和指导用户安装调试。
5.我公司本着“质量第一，用户至上”的原则，使客户为上帝，视质量为生命。
欢迎社会各界人士考察洽谈合作！
10kv级SCB9(10)系列干式变压器技术参数和外形尺寸：
