详细说明：
额定电流比，准确级及其额定负载如下表所示
型号 | LZKM3-10C | LZKM3-10P | LZKM3-10CP | |||||||
用途 | 测量电流互感器 | 保护电流互感器 | 测量，保护电流互感器 | |||||||
电流比 I1/I2 | 准确级及其额定负载(VA) | 准确级及其额定负载(VA) | 复合准确级及其额定负载(VA) | |||||||
0.2 | 0.5 | 1.0 | 10P15 | 10P10 | 10P5 | 0.5 | 1.0 | 10P10 | 10P5 | |
20/1 |
|
| 0.5 |
|
| 0.5 |
|
|
|
|
30/1 |
|
| 1 |
| 0.5 | 1 |
|
|
|
|
40/1 |
| 1.5 | 2 |
| 0.75 | 1.5 |
|
|
|
|
50/1 |
| 2 | 2.5 |
| 1 | 2 | 1 | 1.5 |
| 1 |
75/1 |
| 2.5 | 3.75 | 1.25 | 1.5 | 3 | 2 | 2 | 1 | 2 |
100/1 |
| 3.75 | 5 | 2 | 3 |
| 2.5 | 2.5 | 1.5 | 3 |
150/1 |
| 3.75 | 5 | 2.5 | 4 |
| 2.5 |
| 2 |
|
200/1 |
| 5 | 7.5 | 3 | 5 |
| 3 |
| 2.5 |
|
300/1 |
| 5 | 7.5 | 5 | 7.5 |
| 3.5 |
| 3 |
|
400/1 | 2.5 | 5 |
| 7.5 | 10 |
| 3.5 |
| 3.5 |
|
500/1 | 3.75 | 7.5 |
| 7.5 | 12.5 |
| 5 |
| 5 |
|
600/1 | 5 | 10 |
| 10 | 15 |
| 7.5 |
| 7.5 |
|
30/5 |
|
| 2.5 |
|
| 2 |
|
|
|
|
50/5 |
|
| 2.5 |
|
| 2 |
|
|
|
|
75/5 |
| 2.5 | 5 |
|
| 2.5 |
| 2.5 |
| 2 |
100/5 |
| 3.75 | 5 |
| 2.5 | 5 | 2.5 |
|
| 2.5 |
150/5 |
| 3.75 | 7.5 |
| 2.5 | 5 | 2.5 |
|
| 3.75 |
200/5 |
| 7.5 |
|
| 5 |
| 5 |
| 2 | 3.75 |
300/5 |
| 7.5 |
|
| 7.5 |
| 5 |
| 3.75 | 7.5 |
400/5 |
| 20 |
|
| 10 |
| 10 |
| 5 | 10 |
500/5 |
| 30 |
|
| 15 |
| 15 |
| 7.5 | 15 |
600/5 |
| 30 |
|
| 15 |
| 15 |
| 7.5 | 15 |
概述
LZKM5-10系列开启式电流互感器适用于交流电力系统10KV-35KV及供应电设备的电流测量和微机保护.该互感器具有体积小.重量轻.可开启.便于安装等特点.广泛用于紧凑型前绝缘环网开关柜中.安装时直接卡在进出线电缆上.简单方便.已在ABB.施耐德等紧凑型全绝缘环网开关柜中广泛使用.也用于组合式箱变和电缆分接箱中.
开启式电流互感器选用导磁较高的优质硅钢片作为导磁材料.其铁芯具有高磁导率.较低的饱和磁感应强度和优良的稳定性.保证了较高的测量精度和仪表保安系数.其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的外壳中.防潮湿.性情稳定.无需维护.

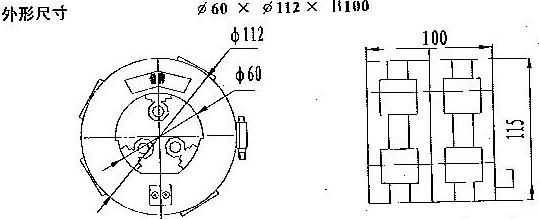

安装时将两个半圆环卡在电缆上.用不锈钢箍抱紧.与电缆融为一体.和谐美观.35mm-400mm的电缆均能适用。
技术参数
额定频率：50Hz或60Hz
负荷的功率因数：cos=0.8(1ag)
额定二次电流5A或1A
仪表保安系数：FS≤10
符合标准：IEC185：GBI208-2006
DL/T：75-2000
允许在1.2倍额定电流下长期运行；
P2表示一次级性端，S1.S2表示二次级性端；
P2和S2在同一瞬间具有同一级性（减级性）
使用条件
环境温度-35℃+55℃
海拔高度≤3500m
大气条件：大气中无严重污
