一、产品简述：

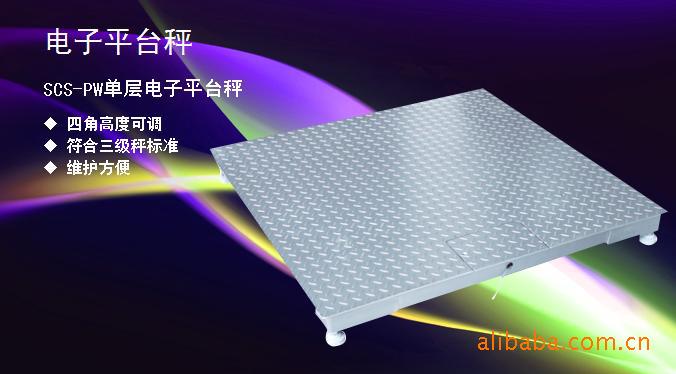

        SCS-PW型单层电子平台秤，采用全新设计的钢结构承载器，配备四只高精度剪切梁式称重传感器和智能化称重显示仪表组成称重系统。该系统具有准确度高，计量迅速，工作稳定可靠，是用于仓库、车间、货场、集贸市场、工地等场所的理想称量器具。

二、产品组成：
SCS-PW型单层电子平台秤：
标准配置：高强度整体秤台+4只称重传感器+内置接线盒+称重仪表为主部件组成
选配扩展：大屏幕、打印机、防浪涌电源保护器、UPS不间断电源、称重管理软件

三、主部件简述：
1、顶尖SBZ型称重传感器
1.1、技术参数
       • 额定容量：      0.5～20吨
       • 灵敏度：        2.0±0.1%mV/V
       • 综合精度：      ±0.02％F.S
       • 蠕变：          ±0.02％F.S/30min
       • 零点输出：      ±1％F.S
       • 零点温度系数： ±0.02％F.S/10℃
       • 输出温度系数： ±0.02％F.S/10℃
       • 输入电阻：     380±15?
       • 输出电阻：     350±2?
       • 绝缘电阻：     ≥5000M?
       • 供电电压：     10（DC/AC）MAX：15（DC/AC）V
       • 温度补偿范围： -10～+50℃
       • 允许温度范围： -20～+65℃
       • 最大安全过载：  150％F.S
       • 极限过载：      200％F.S
       • 连接电缆：      Φ5x5000mm(如有特殊要求可另定)
       • 连接方式：     输入：红（+）黑（-）；输出：绿（+）白（-）

2、DK3230-C3/PC3模拟式显示仪表
2.1、技术参数
       • 6位1英寸数码数字显示
       • 6个状态指示：去皮、毛重、净重、日期、时间、稳定
       • 24个轻触式薄膜键盘（中、英文）
       • 255个车号，100个货号，2000组记录（可扩大4倍）
       • 输入信号范围：   -40mV～+40mV
       • 输入信号分辩率： 0.2uV
       • 最大净输入信号： 40mV
       • 采样速率：       ＞100次/秒
       • 非线性修正：     30点
       • A/D转换分辨码：  50万码
       • 非线性：         ＜0.01％F•S
       • 满量程温度系数： 8PPm/℃(TYP)
       • 零点漂移:        ±0.15uV/℃(TYP)
       • 供桥电压：       DC12V    I＞350mV
       • 工作温度范围：  0℃～+40℃
       • 储运温度范围：  -65℃～+150℃
       • 相对温度范围：  ＜90％
       • 电源要求：
                 电压：100V～240VAC可选，电压波动范围：-15%～+10%
                 频率：49Hz～51Hz
       • 功耗：最大20W
       • 可连接8个350Ω的传感器或16个700Ω的传感器
       • 串行口1接口形式：RS232 （ZENITH连续输出或命令方式输出）
       • 串行口2接口形式：RS485 （ZENITH连续输出）

2.2、功能特点：
        • 实时时钟，不受交流电断电影响
        • 动态检测，数字滤波及自动零点跟踪功能
        • 置零、去皮、清除、置皮、微打打印等功能
        • 键盘设定与校正
       • 打印日报表、分类统计报表、各种总报表、显示器的工作参数和标率的报表
       • 汉字个性化打印：用户可根据自己的喜好编制自己需要的磅单打印格式，可以打印汉字的货名等
       • 轴重累计功能：一台小量程的汽车衡也能称出大吨位汽车
       • 分度值自动切换：显示精度更高
       • 自我诊断功能：多种错误信息提示及告警
       • DK3230-PC3带微打功能

3、秤台
       单层结构,整体面板
       接线盒内置,美观大方
       采用U形冷弯型钢组焊,秤体强度高
       平板或花纹钢板精工焊接
       结构紧固耐用，表面经喷砂烤漆处理，抗腐性强

 四、选配件简述：
1、Scale Win V2.0称重管理软件
        本汽车衡管理系统主要用于称重数据的管理,是顶尖衡器研发人员结合广大用户要求，经多年开发测试的智慧结晶,采用C++Builder工具开发,它适用于中Windows95/98/2000/XP等操作平台，界面友好，操作方便，计算机通过串行口接收仪表传递称重数据，生成称重记录并将数据存入数据库。磅单格式及联数可以多样化设置，可以自定义报表和磅单抬头，还可以按不同类别进行统计汇总，并打印日报表和月报表。是汽车衡软件中的精品，强大的功能，灵活的设计，简便的操作，是汽车衡系统中不可缺少的管理工具。该系统中所有数据都存储在服务器上，查询、统计及浏览是根据条件从服务器上查询及获取相关的称重信息。

主要功能
☆² 具备统计功能：可以根据需要进行各项分类数据的分项统计和汇总统计
☆² 灵活的磅单格式：磅单的联数及格式灵活多变，软件提供了几种固定格  式磅单，每种磅单的格式可根据需求设定。同时用户还右可以根据需要设计磅单。可设计出任何格式的称重磅单。
☆² 灵活的报表格式：报表设计,用户可设计出自己所需的各类日报、月报、明细报表和根据车号、客户名称、料号的分类报表。
☆² 灵活的称重界面：称重界面,可根据任何业务定义称重界面。完全能够实现毛重、净重、皮重的显示。
☆² 齐全的设置功能：可以对时间、日期、客户名称、车号、料号、序号等进行设置。
☆² 防作弊功能：完善的防作弊功能,称重记录有据可查。
☆² 一机两秤：一台电脑可同时连接两台地磅。
☆² 联网功能：可以与其它电脑进行联网，实现数据共享。
☆² 四种称重方式：
        [标准]：适用于大部分的应用，称一次毛重称一次皮重得出净重。
        [简单]：将称毛和称皮按钮合二为一。无论是毛重还是皮重，系统会根据两次称取的重量的大小来判断哪个是毛重，哪个是皮重。
        [皮重]：专门称取皮重并将车号、皮重等保存到皮重库，以便多次使用。
        [净重]：适用于临时用途，一部车只称一次重量，即可得出净重。
☆² 数据安全：管理措施慎密。系统设置二级管理权限。管理员具备对数据处理的一切权限，操作员具备称重数据的录入、报表及计量单打印等权限
☆² 速查数据（词组及皮重的预置）：为了方便用户加快称重速度，把输入项中常用的词组及皮重可以手工预先输入，以便用时直接调用。在称重时，若有新的词组系统会自动收录。
☆² 灵活多变的查询统计：在进行数据统计时，用户可以根据自己的要求，对所统计的字段任意组合查询。
☆² 数据的备份和恢复：为了更好地保护称重数据，软件还提供了数据的备份功能，备份之后可以清除所有数据，同时也可恢复所备份的数据

2、同步打印机：Panasonic  KX-P1121
       高质量的通用24针点阵打印机,能满足办公的各种要求
l   通过以CENTRONICS为标准的并行接口,打印机可与仪表、计算机连接
l   数据传输率,至少1000BPS
l   打印头寿命：4亿次击打/针
l   色带寿命：200万字符

3、大屏幕显示器
本显示器采用超高亮度LED数码管，具有亮度高、发光稳定、可接收二种不同的信号：
●标准RS232C串行数据（连接发送方式，波特率600）
●20mA电流环数据（连接发送方式，波特率600）

4、浪涌保护器
       一次普通的浪涌会在瞬间毁坏您非常贵重的电子设备！浪涌和雷击占PC机和笔记本电脑硬件损坏原因的25%。APC SurgeArrest浪涌保护插座是提供针对线噪音、雷击、日常浪涌的最佳方案，保护PC、打印机、MODEM的硬件不受损坏的最好设备。
型号：                   PER5-CH
输入电源：               230VAC/50Hz~60Hz/10.00A
电磁波/射频噪音抑制：    15~55dB
峰值浪涌电压：           6000V（＜8.5%）
峰值浪涌电流：           5500A

5、UPS不间断电源
针对设备使用的电源环境和偶发的断电现象，我公司选配1000W UPS不间断电源来作系统的保护，保证系统在突然断电时有足够充裕的时间正常保存数据、关闭电脑，并维持基本的计量工作，保证在市电恢复时，保护正在使用的仪表不受突波的冲击，它将成为系统电源的安全专家。
