售前如果您使用我们公司产品时遇到疑难问题，我公司工程技术人员将亲临现场为你解决技术问题，提供的配套方案。
售中如果你有意使用我公司产品，我们将根据实际情况和您的要求，代办铁路，公路运输，中铁快运等服务。
售后如果我们公司的产品在保修期内出现任何产品自身质量问题，我们保证省内24小时，省外72小时内为你提供上门服务，您只需打一个电话，剩下的工作由我们来做。
公司网站：http://tzzjjc.cn.alibaba.com/
销售热线：0632-5588125 13375679068
联系人：陈经理
公司QQ1594363272
◎ 机械锁紧
◎ 机械变速
◎ 机械传动,自动升降,自动进刀,定程切削.
参数项目 | Z3040×10/13 |
钻孔最大直径mm | 40 |
主轴端面至工作台距离mm | 260-1000 |
主轴中心至立柱母线距离mm | 360-1000/1300 |
主轴行程mm | 200 |
主轴锥孔（莫氏） | 4 |
主轴转速范围r.p.m | 75、130、240、380、660、1200 |
主轴转速级数 | 6 |
主轴进给量范围r.p.m | 0.10-0.25 |
主轴进给量级数 | 3 |
摇臂回转角度 ° | 360 |
主电机功率 kw | 2.2 |
升降电机功率 kw | 1.5 |
机床重量kg | 1500/1700 |
外形尺寸mm | 1800×810×2300 |

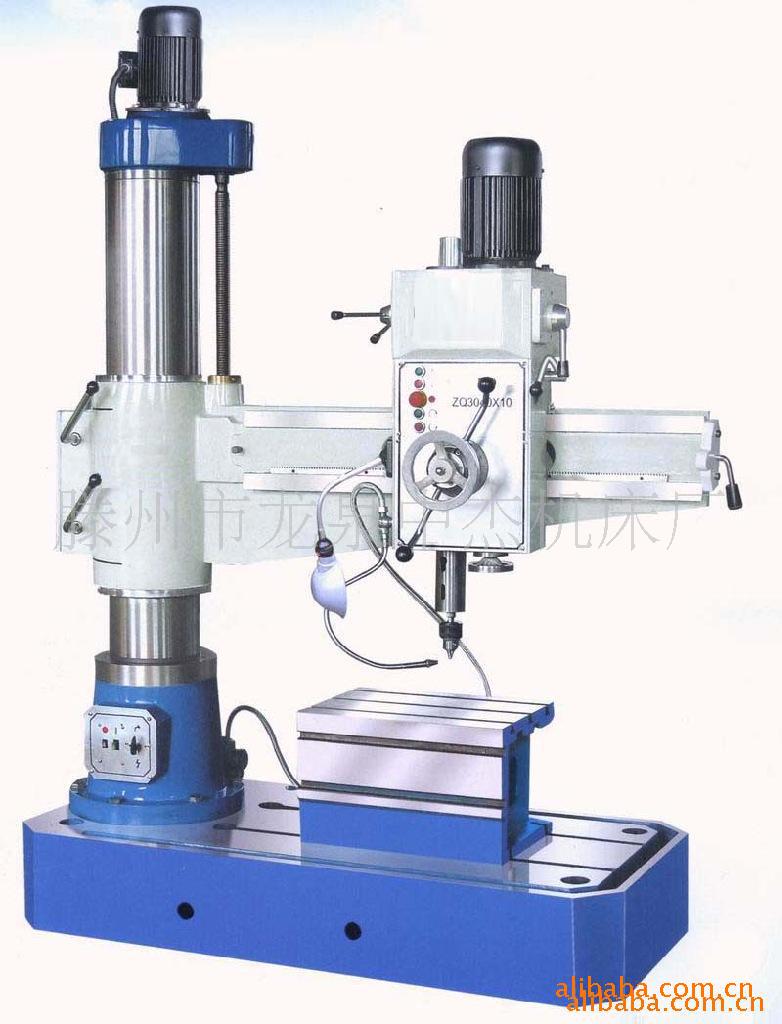

主轴箱可在摇臂上移动，并随摇臂绕立柱回转的钻床（见图）。摇臂还可沿立柱上下移动，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船等行业。万向摇臂钻床的摇臂除可作垂直和回转运动外，并可作水平移动，主轴箱可在摇臂上作倾斜调整，以适应工件各部位的加工。此外，还有车式、壁式和数字控制摇臂钻床等。
钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类，钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动；
（2）进给运动为主轴的纵向进给；
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
（1）摇臂钻床运动部件较多，为了简化传动装置，采用多台电动机拖动。例如Z3040型摇臂钻床采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。
（2）为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
（3）摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
（4）在加工螺纹时，要求主轴能正反转。摇臂钻床主轴正反转一般采用机械方法实现。因此主轴电动机仅需要单向旋转。
（5）摇臂升降电动机要求能正反向旋转。
（6）内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械装置，电气—液压或电气—液压—机械等控制方法实现。若采用液压装置，则备有液压泵电机，拖动液压泵提供压力油来实现，液压泵电机要求能正反向旋转，并根据要求采用点动控制。
（7）摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的程序进行。因此摇臂的夹紧与摇臂升降按自动控制进行。
（8）冷却泵电动机带动冷却泵提供冷却液，只要求单向旋转。
（9）具有连锁与保护环节以及安全照明、信号指示电路。
1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。
5．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
6．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
7．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
8．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
9．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
10．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
1、清洗机床外表及死角，拆洗各罩盖，要求内外清洁、无锈蚀、无黄袍，漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板，检查各手柄灵活可靠性。
2、摇臂钻床主轴进刀箱保养：检查油质，保持良好，油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网，调整油压。
3、摇臂钻床摇臂及升降夹紧机构检查：检查调整升降机构和夹紧机构达到灵敏可靠。
4、摇臂钻床润滑系统检查：清洗油毡，要求油杯齐全、油路畅通，油窗明亮。
5、摇臂钻床冷却系统检查：清洗冷却泵、过滤器及冷却液槽。检查冷却液管路，要求无漏水现象。
6、摇臂钻床电器系统检查：清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常，有无漏油现象。各电器控制开关是否正常。
PLC在摇臂钻床电气控制中的应用Application of PLC to Electric ...采用可编程序控制器(PLC)对摇臂钻床传统的继电器-接触器电气控制系统进行技术改造,给出了摇臂钻床PLC电气控制系统的设计梯形图、输入输出接线图.PLC的应用不但大大提高了摇臂钻床电气控制系统的可靠性和抗干扰能力,而且大大简化和减少了维修维护的工作量, ...
钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类，钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
工具/原料
- · 工作服
- · 刀具，夹具
- · 润滑油
- · 毛刷
步骤/方法
- 操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。
- 使用摇臂钻床前，必须仔细进行检查，并按润滑图各传动部位定期添加润滑油。
- 停车八小时以上开动设备时，应先低速转动三~六分钟，确认液压系统、润滑系统畅通，各部位运转正常后，再开始工作。
- 使用摇臂钻床前将摇臂、主轴箱调到需要位置，各部件要夹紧，严禁主轴箱和内外柱未夹紧而工作。
- 装卡工件必须牢固可靠，钻通孔时，应事先在工件底面垫上木块。
- 使用摇臂钻床前应根据工作材料、刀具直径和加工的方式（钻孔、扩孔、攻丝等），按主轴箱上的调整圆盘表求出主轴的每分钟转速，微动进给的转速。
- 使用摇臂钻床前，应根据工作材料和选用的钻头直径，按主轴箱上的调整圆盘表求出主轴每转的进给量。
- 在用机动进给钻孔时，接近钻透时应改为手动进给。
- 调整钻孔深度时，先用手移动主轴，使钻头按上工作后再把机动进给手柄的深度锁紧螺母锁好。
钻深孔时应经常清理铁屑。 - 使用摇臂钻床中主轴变速时必须要在停车后进行，钻头未退出孔不能停车，反转时必须等主轴停止后进行。
- 工作中必须经常检查设备动转情况和润滑系统的工作情况，如运转和润滑工作不良时应停止使用设备，应经常注意声音。
- 必须经常检查清除工作台及导轨上、丝杠等处的铁屑与油污，并保持周围环境卫生。
- 钻孔过程中钻头未退离工件前不得停车。攻丝时用操纵可逆结合子，使主轴正反转，但必须注意将手柄放在固定槽中。
- 经常检查钻具的紧固情况，防止松动。
- 使用摇臂钻床中超负荷保险结合于自动脱开停止进给时，必须立即消除超负荷的原因。
- 禁止操作者离开或托人代管开动着的摇臂钻床。
- 下班前须将各手柄置于非工作位置上，主轴箱移到靠近主柱位置，摇臂降到下部，并切断电源。
- 非电工不准打开电气箱门。注意事项
注意事项
- · 严禁带手套操作摇臂钻床，穿戴整齐进行操作
- · 工件，夹具，刀具要固定牢固
- · 严禁将手伸向正在旋转的工件
- · 操作机床前要对机床进行检查
- · 不定期检查机床各零部件
- · 保持机床工作环境干净整齐
- · 定期加注润滑油
- · 不准用手拿工件上的铁屑
