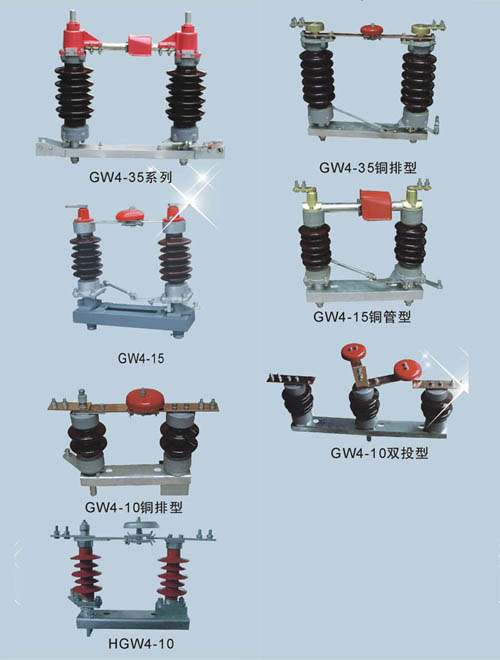

GW4系列隔离开关是一种双柱式隔离开关，它是单极形,当三极使用时,极间用带轴机械连接 起来,三极同步使用。
GW4系列隔离开关由底座，绝缘支柱及导电部分组成。
GW4系列隔离开关每极有两个瓷柱，分别装有底座两端轴承上，以交叉连杆连接(GW4-10系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端)，可以水平旋转。
GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱顶上，作水平分合闸，触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电体转动91度，另一个瓷柱及导电体也由连杆传动转动91度，(GW4-10系列隔离开关当操动机构操动时,只有装在底座轴承上一端的瓷柱及导电体转动91度,另一端固定),于是闸刀便向同一侧方向断开或闭合。
GW4-10系列隔离开关配用CS11-1型手力操动机构操动。
GW4-15系列隔离开关配用CS11-1型手力操动机构操动。
GW4-35系列隔离开关配用CS11或CS5型手力操动机构操动。
GW4-110（60）系列隔离开关配用CS11或CS15型手力操动机构操动。
GW4-35D系列隔离开关配用CS8-6D或CS15-D型手力操动机构操动。
GW4-110D（60D）系列隔离开关配用CS8-6D或CS15-D型手力操动机构扩CQ1-110.145型气动操动机构操动。
主要技术参数 项目 | GW4-40.5 | GW4-40.5 | GW4-126 | GW4-126G | GW4-145 | | 额定电压 | 40.5 | 72.5 | 126 | 126 | 145 | | 额定电流 | 630
1250
2000
2500 | 630 1250
2000
2500
4000 | 630
1250
2000
2500 | 630
1250 | 1250
2000
2500 | | 额定短时耐受电流(有效值) | 20 31.5
40(46) | 20 31.5
40(46) | 20 31.5
40(46) | 20 31.5 | 20 31.5
40(46) | | 额定峰值耐受电流(峰值) | 50 80
100(104) | 50 800
100(104) | 50 800
100(104) | 50 80 | 50 80
100(104) | | 额定短时工频耐压(有效值) | 对地 | 80 | 140 | 185(230) | 185 | 375 | 断口 | 110 | 160 | 210(265) | 210 | 315 | | 额定雷电冲击耐受电压(峰值) | 对地 | 185 | 325 | 450(550) | 450 | 650 | 断口 | 215 | 375 | 520(630) | 550 | 750 | | 接线端额定水平拉力 | 490(735) | 735 | 735 | 735 | 960 | | 单极重量 | 80 | 200 | 240 | 300 | 300 |
|
| | |
|
