产品简介
Acuvim IIR具有的电力参数测量、四象限电能计量、越限报警、最值记录等功能；通过扩展的I/O模块，可实现强大的监控功能，用于对现场设备的状态监测和控制，例如：开关动作时间顺序记录功能(SOE)。Acuvim IIR 集成了工业标准的通讯接口，还有多种扩展通讯模块，可轻松实现与各种智能配电系统的集成；可直接做为互联网中的服务器为授权用户通过网页浏览的方式发布实时监测数据，或通过定时或状态触发发送电子邮件的方式向用户报告监测数据和状态。多种接线方式，使用方便，可适应现场的各种要求。并且，掉电后，设定之参数不会丢失。
应用领域
Acuvim IIR可应用于智能配电系统或电力自动化系统的数据采集单元。
主要应用领域有：
- 中、低压配电系统
- 智能开关盘柜
- 工厂自动化系统
- 工业机器设备
- 能源管理系统
- 智能建筑
产品特点
基本功能
Acuvim IIR 具有完善的电力参数测量功能，提供以下数据的实时测量：
- 电 压V : 三相相电压、线电压及其平均值
- 电 流I : 三相线电流及其平均值、中线电流
- 有功功率P： 四象限各相有功功率和系统有功功率
- 无功功率 Q： 四象限各相无功功率和系统无功功率，无功功率的计算方法可选择；广义无功或狭义无功
- 视在功率 S： 各相视在功率和系统视在功率
- 功率因数 PF：各相功率因数和系统功率因数
- 频 率 F：当电压信号存在时，可测量系统的频率
- 需 量：三相有功/ 无功/ 视在需量、三相电流需量
- 负载性质指示
- 负荷百分比显示
- 功率四象限显示
电能计量功能
Acuvim IIR 可实现高精度的双向电能计量，计量的电能量包括输出/ 输入有功电度、发出/ 吸收无功电度和视在电度，同时还包括绝对值和电度值和净电度值。电能的计量方式分为基波电能和全波电能，其中全波电能是指基波电能和谐波电能的总和。Acuvim IIR 为全波电能。
电能质量参数
Acuvim IIR 可实时监测三相系统的2-31 次各次谐波含有率，并计算多种电能质量参数，非常适合于对电能质量敏感的场合应用。所有的电能质量参数均可由面板或通讯读取。
- 2~31 或2~63 次各次谐波含有率
- 谐波畸变率（THD）
- 奇次谐波畸变率（Total Odd HD）
- 电流K 系数（KF）
- 偶次谐波畸变率（Total Even HD）
- 电话干扰系数（THFF）
- 波峰系数 （CF）
数据记录
Acuvim IIR 有3条独立的数据记录，可记录的内容几乎涵盖了所有的测量参量，可根据设定时间记录所设内容，也可设定为定时启停功能，存储空间可达4M字节，每条的记录大小可以设定，为用户分析电网的历史状态提供了依据。
越限报警
用户可选择某个参数作为监测对象，对其设定高低限和时间延迟，当参数越过设定的限值，且持续时间超过设定的延时后，事件报警将被启动，该事件将被记录。Acuvim IIR可存储16笔报警记录，均保存于非易失性存储器中。Acuvim IIR监测的变量可多达51个，包括电压、电流、功率，频率等多种参数，且当带有扩展I/O模块时，还可监测模拟量输入参数。用户可最多设定16条报警条件，报警条件之间可以进行逻辑关联，完成复杂的逻辑条件。
越限报警可通过扩展I/O模块进行输出，报警条件可关联到继电器或数字输出（DO）。
序分量及相位角参数
通过对电压和电流的向量进行分解，Acuvim IIR可获取电压电流矢量的序分量信息，包括正序分量、负序分量和零序分量。通过序分量信息可计算得到电压不平衡度和电流不平衡度，用于电能质量分析。此外，Acuvim IIR还可计量各电压和电流参量对A相（线）电压的相位角关系。
SOE记录功能
开关动作时间顺序记录，分辨率2ms，可记录20笔。
最大值/最小值记录
实时统计有关参量（各相/线电压、各线电流、有功功率，无功功率、视在功率、功率因数、频率、需量、不平衡度、THD等）的最值信息，并记录发生时刻。所有的记录数据均保存于非易失性存储器中，确保掉电后数据不丢失。记录的最值信息可由面板读取，详细的记录信息需通过通讯读取。最值的清零操作可由面板操作或通讯完成。
扩展通讯选择
Acuvim IIR的标配通讯为RS-485，通讯扩展模块包括以太网模块、Profibus模块以及第二路RS-485模块。通过以太网通讯扩展模块，Acuvim IIR可实现Modbus®-TCP/IP协议通讯、网页访问、定时邮件发送等功能。通过Profibus模块，Acuvim IIR可实现与PLC等的工业组态。
扩展I/O模块选择
Acuvim IIR的扩展I/O模块有三种：AXM-IO1、AXM-IO2、AXM-IO3。通过不同的扩展I/O模块，Acuim IIR可实现多种I/O功能，包括SOE记录功能、DI脉冲计数功能、模拟量输出功能（AO）、模拟量输入功能（AI）、继电器输出功能和电度脉冲输出功能等。

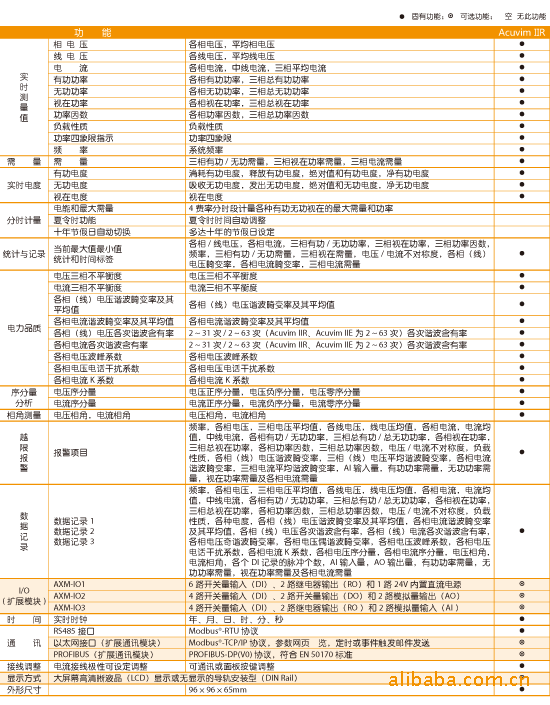

功能列表
