【真空断路器,zw32户外高压真空断路器】价格_厂家

品牌/型号

五安/zw32-12

额定绝缘电压

12K（V）

是否提供加工定制

否

灭弧方式

真空断路器

品牌

五安

机械寿命

10（万次）

极数

3P

产品认证

ISO9001

型号

zw32-12

额定频率

50（Hz）HZ

概述

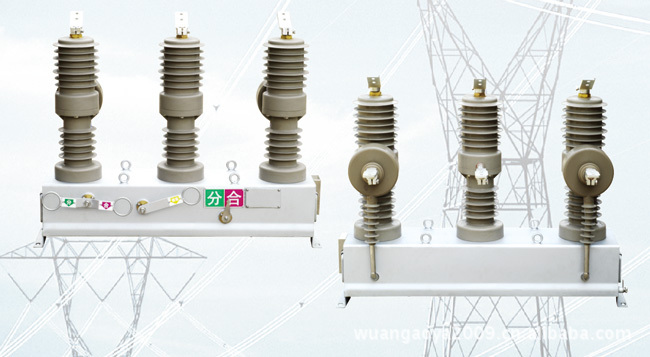

ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。

·主要技术参数

名称		单位	ZW32-12(G)/T400-12.5	ZW32-12(G)/T630-16	ZW32-12(G)/T630-20
额定电压		kV	12
额定电流		A	400	630	630
额定短路开断电流		kA	12.5	16	20
额定短中关合电流（峰值）			31.5	40	50
额定峰值耐受电流			31.5	40	50
额定短时耐受电流			12.5	16	20
额定短路持续时间		S	4
额定绝缘水平	雷电冲击耐受电压（峰值）	kV	相间、对地75，断口85
	1min工频耐受电压		相间、对地42，断口48
额定操作顺序			分 -0.3s- 合 -180s- 合分（电动机构）
额定短路电流开断次数		次	30
机械寿命			20000
额定操作电压（分合线圈）		v	DC220,100, AC220
动静头允许磨损累计厚度		mm	3
过电流脱扣器额定电流		A	5
电流互感器电流比			200/5 400/5 600/5
触头开距		mm	9±1
触头超程			2±0.5
平均分闸速度		m/s	1.2±0.3
平均合闸速度			0.6±0.2
分闸时间		ms	30-60
合闸时间			20-40
合闸弹跳时间			≤20
三相分合闸同期性			≤2
每相回路直流电阻		μΩ	≤80
储能电机	额定电压	V	-220
	额定功率	W	200
	储能时间	S	≤8
隔离开关	回路电阻（断路器接线板至隔离开关进线板间）	μΩ	≤120
	三相刀闸合闸时中心偏摆量	mm	≤2
	三相刀闸分、合闸同期性偏差		≤2
	导电部分对地绝缘距离		≥160
	断口开距		≥200
质量		kg	80

外形图

上海五安电气有限公司生产高压产品已有15年之久，主要产品有：户内/外真空断路器、户内/外隔离开关、六氟化硫断路器、电磁弹簧手动操动机构、户外多油断路器、户内少油断路器系列产品。公司已通过ISO9001：2000质量管理体系认证。
　本公司始终坚持“以人为本，制造一流产品”为宗旨。自投放市场以来，实施走知识发展道路，信守合同，讲求信誉，深受广大顾客的信赖。
　我们深信以我们不懈的努力和不凡业绩，再加上您的关心、支持，上海五安电气有限公司定会在不远的将来拥有更广阔的空间。
