J41B氨截止阀

23台起批

￥125.00

中国温州

产品属性

图文详情

品牌推荐

品牌/型号

高迩达/J41B氨截止阀

连接形式

法兰

驱动方式

手动

公称通径

DN（mm）mm

一、概述
　　J41B氨截止阀是针对氨气、液氨介质输送的特殊要求，并结合国内应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。采用暗杆锥形盖式结构，无需支架便可操作。J41B氨截止阀也是作为节流用最适宜的形式。该阀在关闭时必须向阀瓣施加压力，使两密封面间不产生泄漏。由于该阀该阀不能用于污秽介质或含有固体颗粒的介质。在这些介质中，采用锥形密封面密封更为恰当。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
二、结构特点及工作原理
J41B氨截止阀主要由阀体、阀瓣、阀杆、手轮等零件组成。本阀密封面采用巴氏合金、四氟、尼龙等。具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐性能差、壳体易穿孔以及密封性能差、易泄漏的难题，特别适用于工行业氨气、液氨管道的输送，并满足长期可靠使用的要求，使用寿命长。氨截止阀密封副采用锥形密封结构，阀瓣和阀座的密封面直接加工而成，为了提高密封可靠性，设置上密封结构，流体通道线形设计，过渡平稳，以减小介质对密封面直接冲刷和由于通道的急剧收缩及扩张而产生的蜗流区。在使用过程中遇到温差幅度变动环境下，能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及燃气、液化气管道控制接通或截断管路介质的启闭装置。
（一）、工作原理
　　J41B氨截止阀的密封力和介质压力是在同一轴线上，而且方向相反，密封力不但得不到放大，还要克服介质的压力，因此截止阀所需的密封力要比闸阀大得多。当手轮按顺时针方向旋转，DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣上方流入下方(高进低出)。对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。

◆主要性能规范
适用介质：液、气、氨、氮、氢
适用温度： -10℃-150℃
试验压力

公称压力 PN(MPa)	试验压力 (MPa)
公称压力 PN(MPa)	壳体强度试验	密封试验
1.6	2.4	1.76
2.5	3.75	2.75

◆主要零件材料

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	填料	密封面	垫片	紧固件
J41B-16/25C	铸钢	碳钢	聚四氟乙烯	巴氐合金	石棉橡胶板	优质碳钢
J41B-16/25Q	球墨铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉橡胶板	优质碳钢
J41B-16/25K	可锻铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉橡胶板	优质碳钢

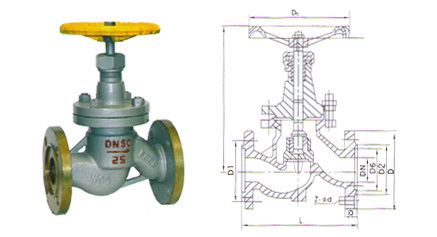

◆主要尺寸表

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C J41B-25Q J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600
